水力發電是一個非常重要的能源產業，亦是三維數字化技術的重要應用行業。本期我們將分享來自海外代理商伙伴——智利公司GEOCOM的渦輪機逆向改造案例，看看KSCAN復合式三維掃描儀是如何實現發電渦輪更新設計的需求的。
案例背景
在水力發電過程中，由于水流、泥沙等對發電渦輪機長年累月的持續沖擊，導致葉輪葉片和所有承受這種應力的部件遭受大量磨損，需要定期維修和更新。
而客戶目前主要的問題是沒有這些組件的制造圖紙。由于渦輪殼體結構緊湊復雜，葉輪葉片為空間曲面，扭曲程度高并且有仰角，如果使用卡尺或千分尺等傳統測量方式，很難達到預期效果，同時還存在人為測量誤差大、效率低下等問題。
思看三維解決方案
使用KSCAN復合式三維掃描儀獲取現有渦輪的點云數據，再配合Design X逆向軟件對掃描數據進行處理，包括面片擬合、截面創建、曲線提取等，最終得到CAD模型。此外還可以在現有的基礎上再進行創新設計、優化設計等工作，開發出更合適的產品。
掃描數據及處理結果

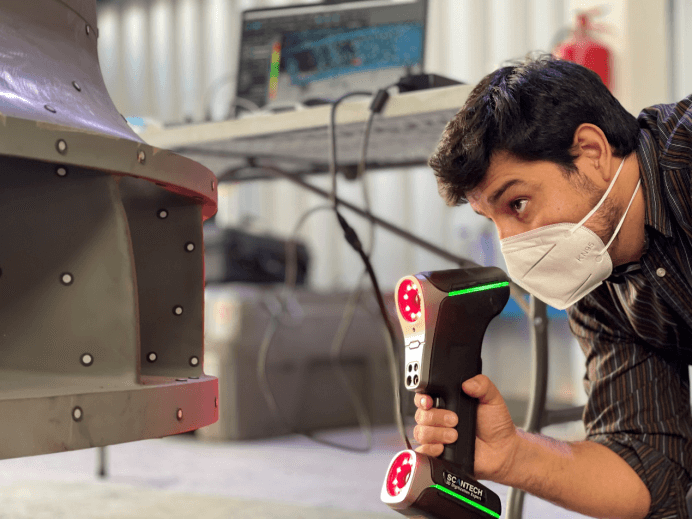

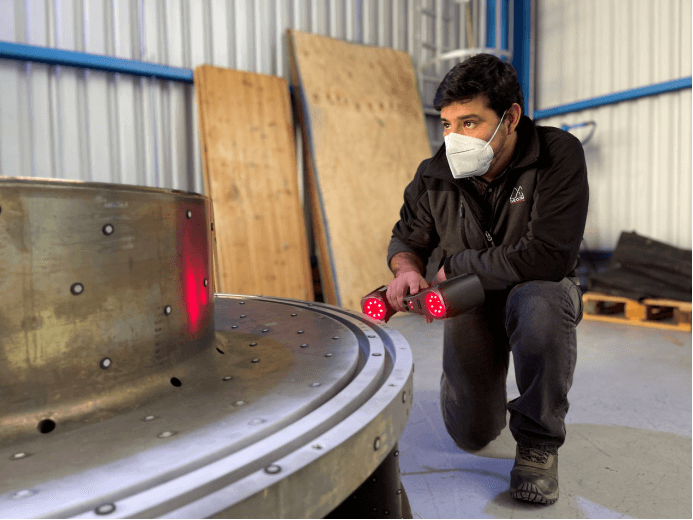

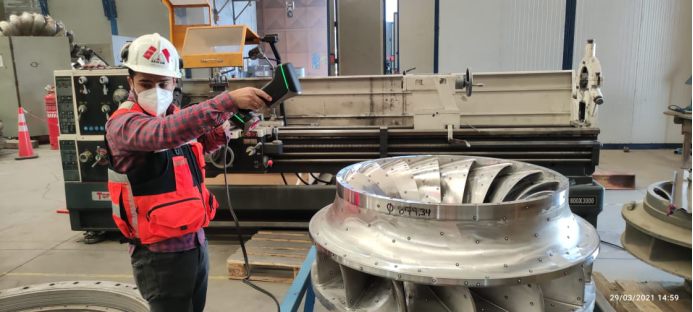

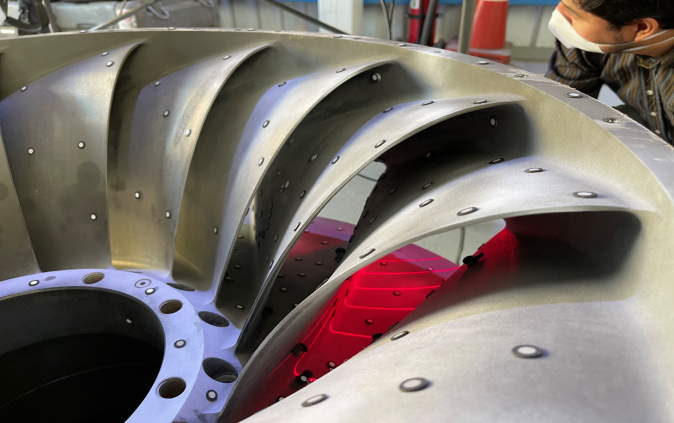

? 掃描

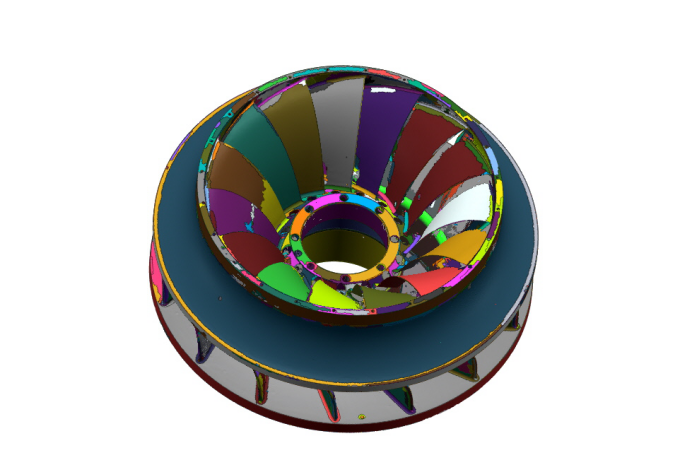

? 導入Design X軟件處理優化

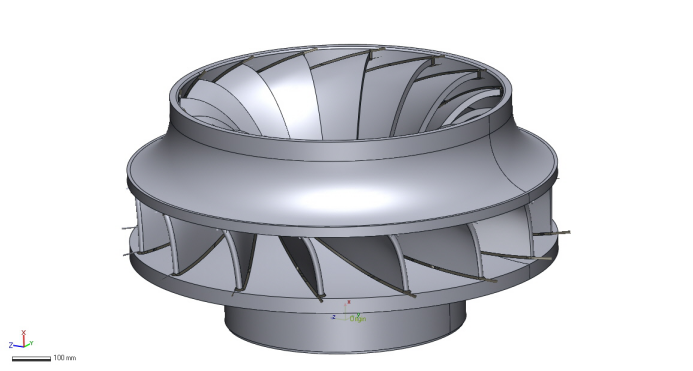

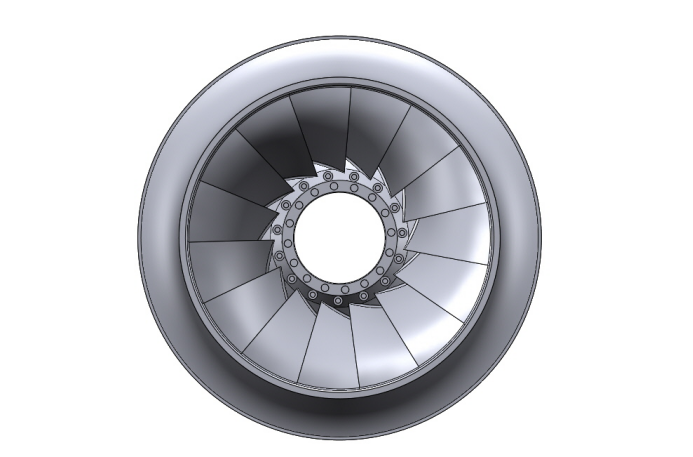

? 完成逆向，獲得CAD模型
SCANTECH方案優勢
? 超全數據
借助優秀的激光掃描技術，KSCAN可以測量幾乎任何部件，不受尺寸、形狀、材料、表面復雜性的限制，并支持接觸式測量，彌補傳統設備在基準孔測量、隱藏點測量、特征測量等不足之處。
? 超高精度
KSCAN全球首創紅藍雙色激光技術和全球首創內置攝影測量專利技術，最高精度可達0.020mm，最高體積精度可達0.010mm+0.015mm/m。
? 超快效率
掃描速率高達1,650，000次測量/秒，全程用時不到1小時，生成結果可無縫集成到您偏好的逆向工程、CAD軟件中。
小結
KSCAN復合式三維掃描儀憑借其無可比擬的掃描速度、精度、面幅大大優化了渦輪數字化逆向工作流程，避免了傳統方式的弊病 ,實現了渦輪的再設計,為復雜產品的數字化逆向工程設計提供了一種切實可行的解決方案。
