5G的發展離不開大規模數據中心和服務器的建設，服務器的發展離不開PCB。隨著5G全面商用時代的到來，通訊基站的大批量建設和升級換代對PCB板形成海量需求，同時對PCB板的質量也提出更高的要求。

由于PCB板在制作完成后需經過各種測試，測試時會用到很多夾具，而夾具接觸面不可見，因此無法判斷過程中是否對PCB板造成干涉或損壞。本期案例，我們就將分享SCANTECH三維數字化解決方案在5G基站PCB板干涉分析上的應用。

客戶要求

· 細致還原PCB板的細節，精度要求0.03mm；

· 可以直觀簡潔地判斷出配合之后的干涉情況

思看三維解決方案

SCANTECH選用KSCAN復合式三維掃描儀，并配合專業軟件進行虛擬裝配和出具分析報告。

方案優勢

1.超高精度

KSCAN最高精度可達0.02mm，在超精細掃描模式下，最高分辨率可達0.010 mm，能精準獲取PCB板復雜表面的完整數據，捕捉每一個細節之處，提供超高精度無損檢測。

2.能實現虛擬裝配

三維掃描獲得的三維模型可直接在軟件上進行虛擬裝配，以驗證裝配設計和操作的正確與否，及早發現裝配中的問題進行修改。

掃描數據及處理結果

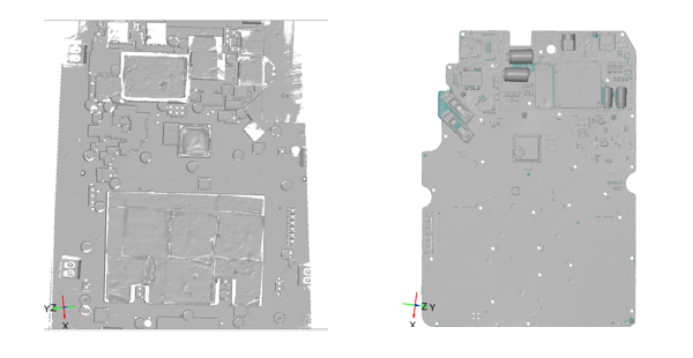

· 掃描數據

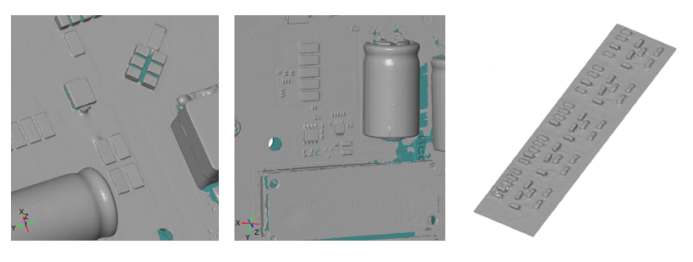

· 產品細節

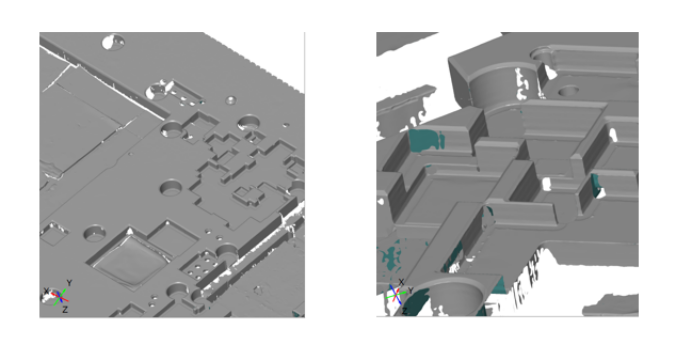

· 夾具細節

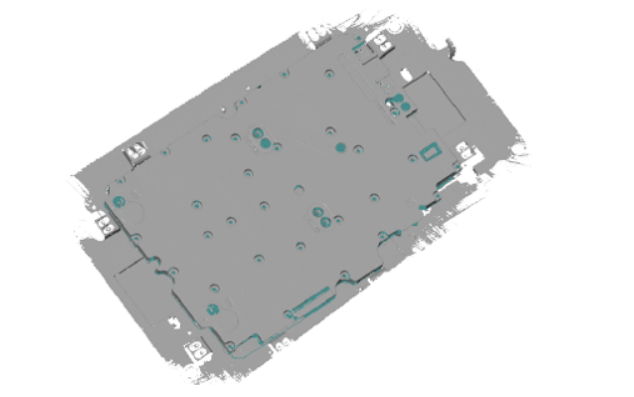

· 虛擬裝配

將兩個接觸的平面作為面基準，兩個定位銷為定位基準完成坐標系對齊。

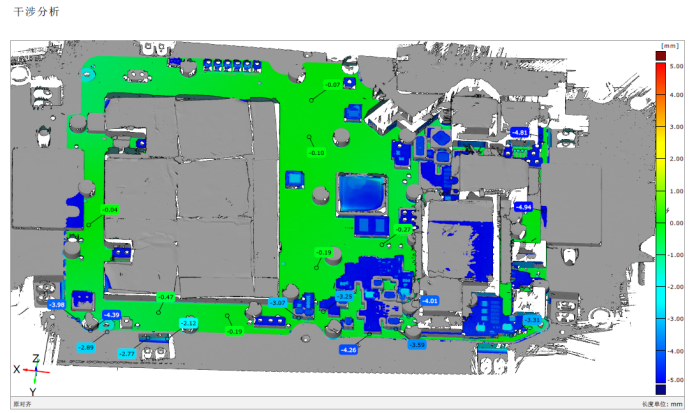

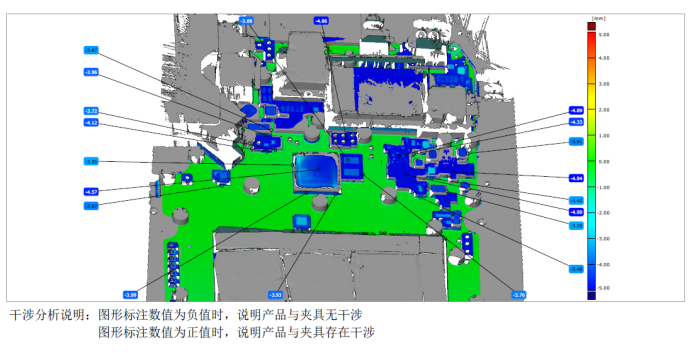

· 干涉分析

根據分析報告可直觀簡潔地判斷出配合之后的干涉情況。

小結

思看科技可為實現虛擬裝配提供強有力的三維數據支持，通過設計制造過程的三維可視及空間交互實現制造驅動設計。其中，KSCAN復合式三維掃描儀憑借精密計量、無損檢測的特點，為PCB板干涉分析帶來良好的解決方案，也為全球5G實現大規?？焖俨渴鹛峁┲?。
