挖掘機底盤是承載整機重量的重要部件，其零部件長度通常都大于3m、結構復雜。在檢測時，檢測人員往往會面臨底盤結構復雜、測量要素多的高難度挑戰。
近日，知名重工設備生產商使用來自思看科技(SCANTECH)的TrackScan-P42跟蹤式三維掃描系統，完成了對挖掘機底盤安裝孔的快速檢測。憑借TrackScan-P42優秀的智能光學跟蹤測量技術和三維視覺測量技術，檢測流程突破了傳統步驟多、耗時長的桎梏，僅30分鐘就完成了傳統測量需要6小時的檢測任務。

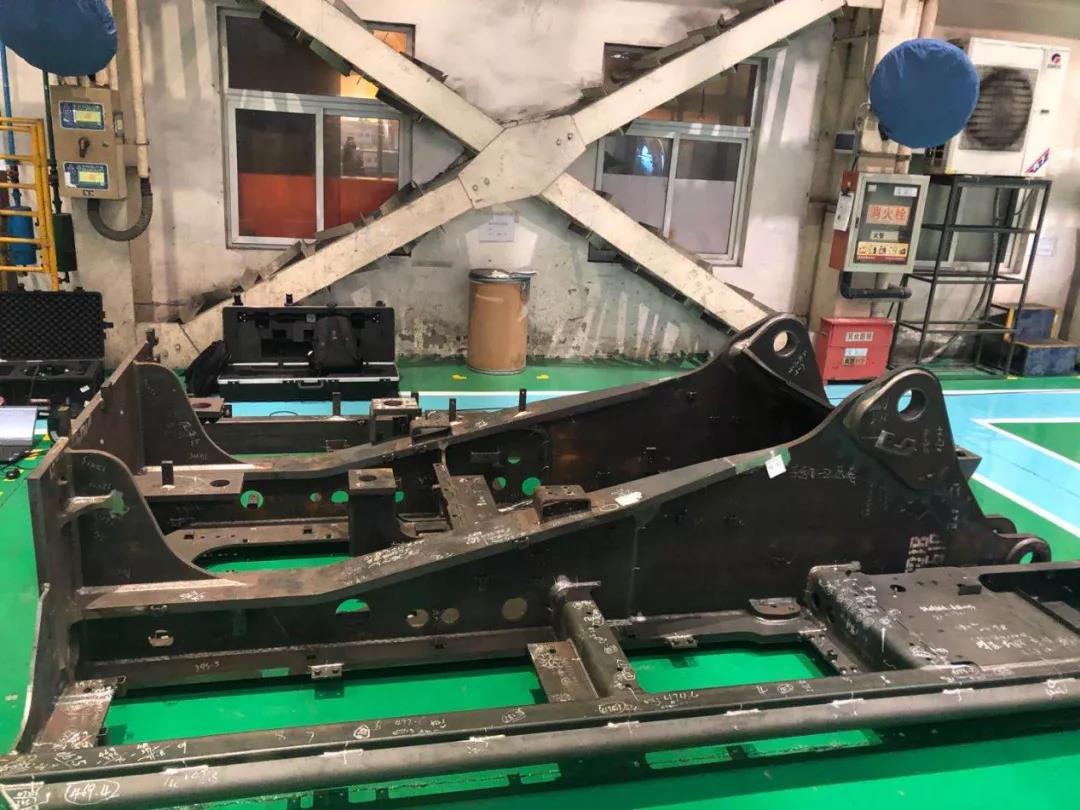

圖1：挖掘機底盤
案例背景
本案例客戶是一家擁有挖掘機研發和制造全套流水線的知名設備生產商，該公司此前采用的是傳統的接觸式測量方式，檢測效率低、檢測要求多，大大限制了新機型的開發進度及產品質量把控。

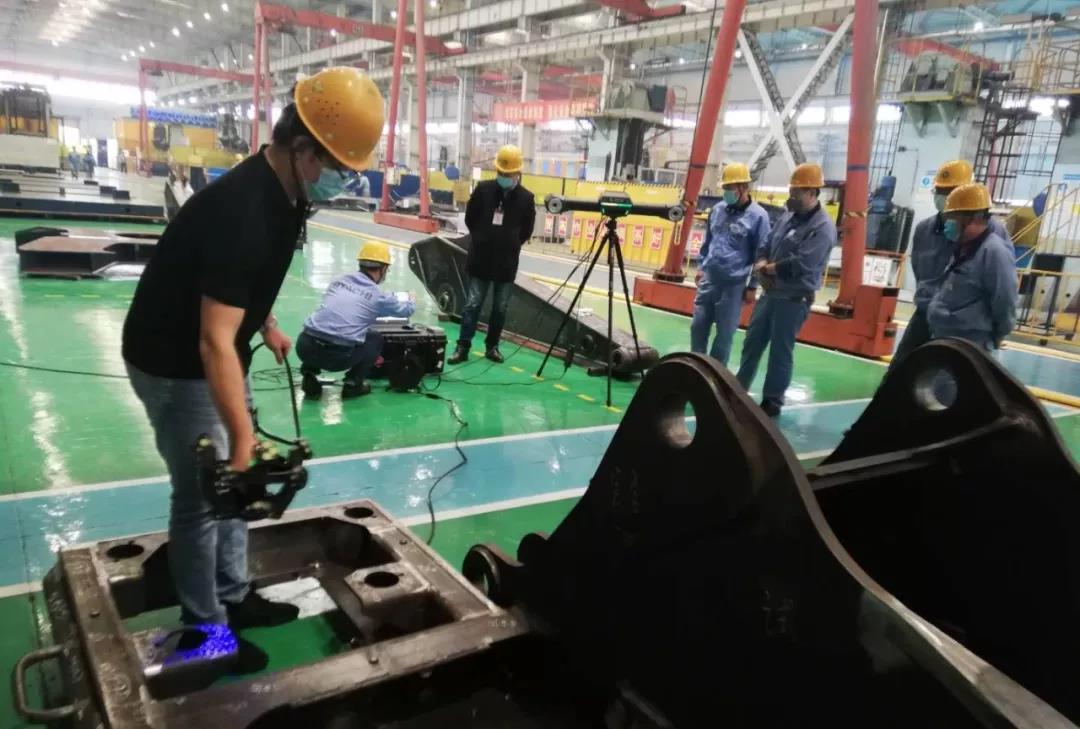

圖2：TrackScan-P42 現場檢測場景1
思看三維解決方案
在本案例中，思看依據客戶提高檢測效率、提升檢測精度、降低檢測成本的需求，打造了以TrackScan-P42掃描儀為核心的跟蹤式三維掃描系統解決方案。該掃描系統通過雙相機傳感器全面覆蓋測量區域，以34束交叉藍色激光快速掃描數據并獲取關鍵尺寸，通過精細掃描和深孔死角掃描模式，精準檢測安裝孔的位置精度。掃描最高為190萬點/秒，大幅提升了工作效率。在本例中，客戶還選配了全局?jǐn)z影測量系統，以提升體積精度。

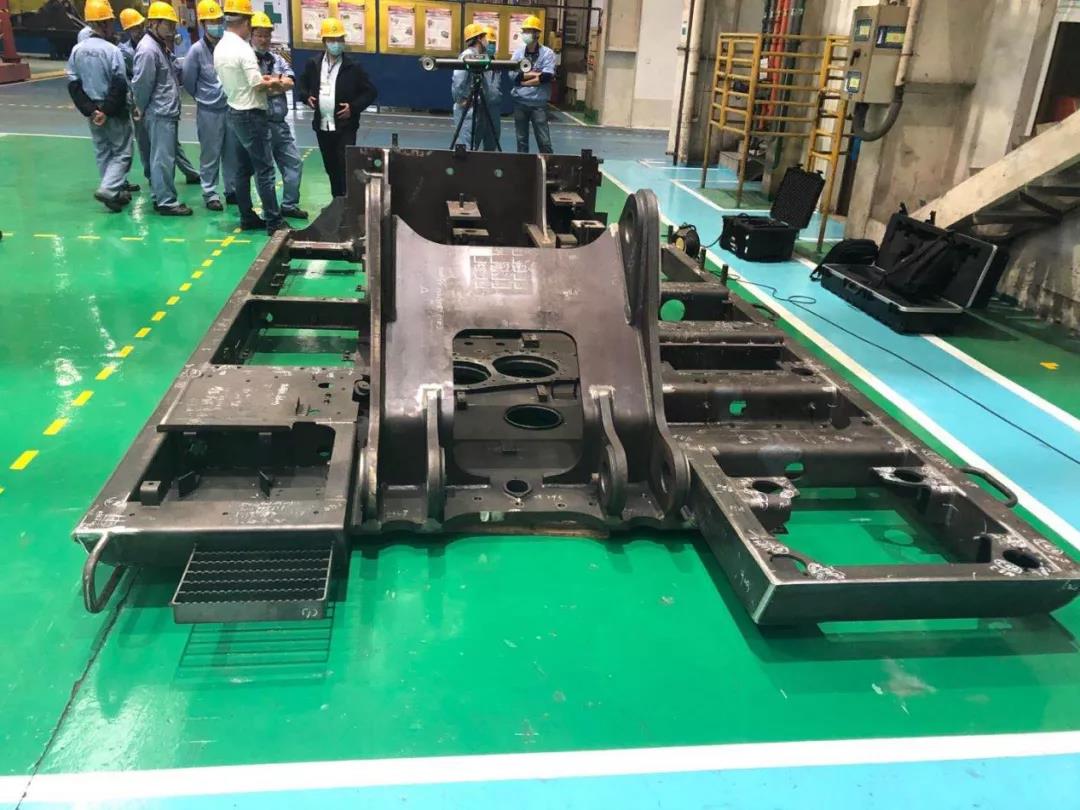

圖3：TrackScan-P42 現場檢測場景2
此外，客戶還使用了由思看自主研發的掃描軟件ScanViewer，ScanViewer是一款集成了掃描和檢測對比功能的掃描軟件，配合TrackScan-P42使用。用戶根據掃描數據直接進行距離測量以及形位公差分析等。

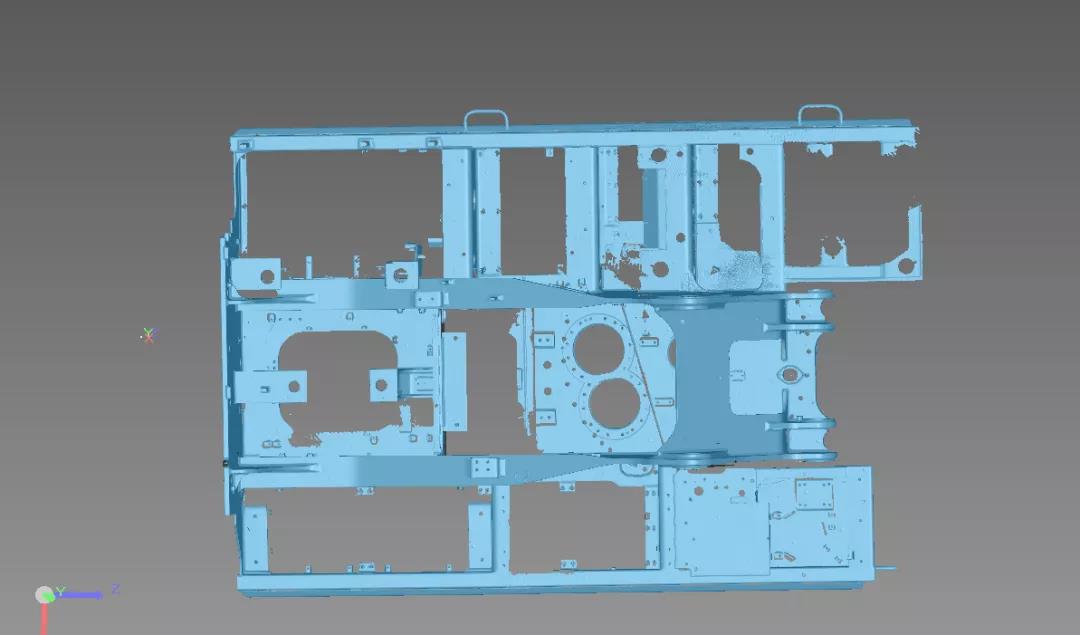

圖4：掃描數據

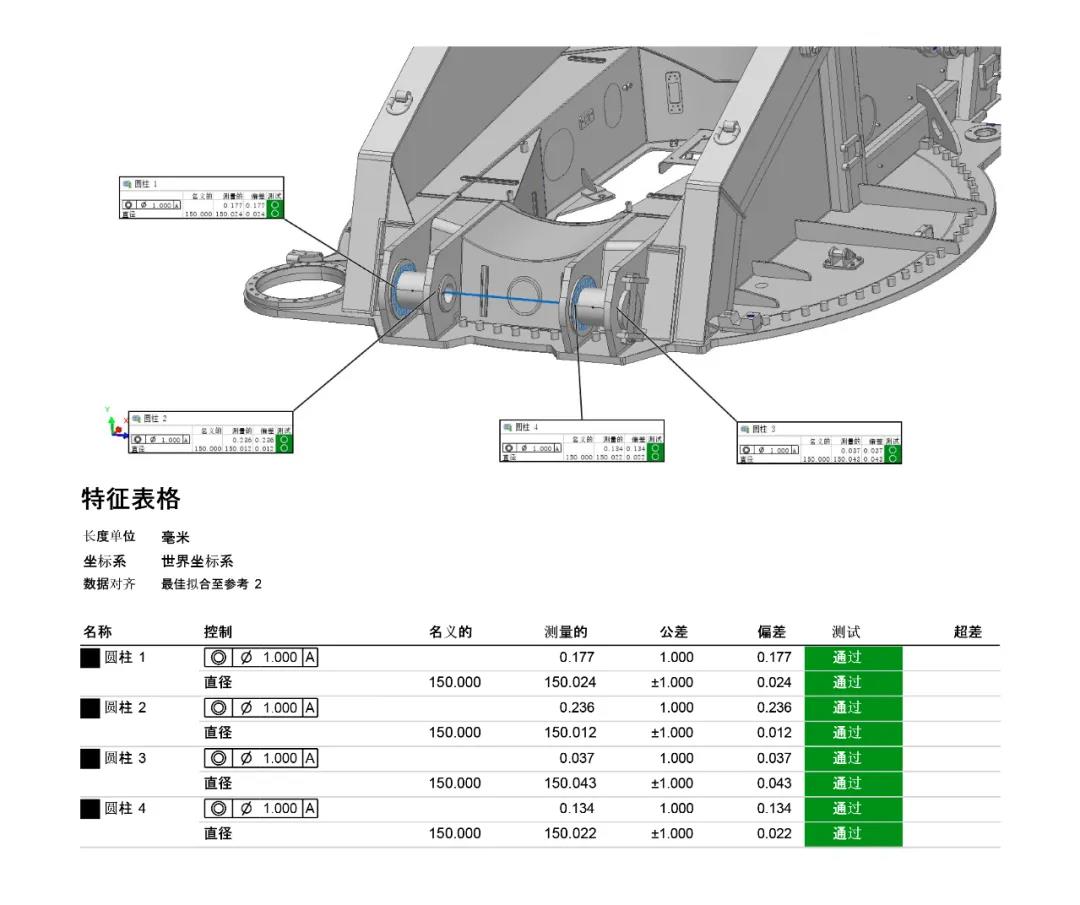

圖5：掃描報告
小結
思看TrackScan-P42跟蹤式三維掃描系統快速、可靠、精準。該解決方案對操作人員的要求更少、受檢測環境制約少，可以便捷地展開現場測量。思看三維掃描解決方案加快了挖掘機底盤孔位的檢測速度，使客戶的挖掘機能更快地形成產能并投放市場，為企業更好地迎接工業4.0時代的挑戰提供了有力的支持。
