直升機這樣的龐然大物，看思看三維掃描儀如何駕馭？
-------------------------
3D掃描技術改變世界
直升機的研制一個小小的細節就可能造成研制過程停滯不前或者裝備性能不達標，因此一種高精度的三維數據獲取方式對直升機逆向帶來極大的助力，幫助研發人員更好地理解設計理念、技術細節和技術路線。
思看客戶：某高校工程學院
掃描對象：直升機整機
掃描設備：HSCAN771三維掃描儀&MSCAN
掃描需求：獲取完整高精度的整機三維模型。
目的：為直升機后續的改裝提供數據支持，提升對直升機研制更直觀更全面的理解從而獲取科研進展。
關鍵問題
這次掃描的直升機有多大？
機身長度：9m；旋翼槳葉展開長度：13.5m，機身高度：4m；如下圖所示：
為何要對直升機進行三維測量？
高校工程學院需要對整架飛機進行逆向造型，一方面以便對其進行改裝，另一方面通過逆向的過程對直升機的設計有更深一步的認識，在科研上取得進展。
直升機3D掃描的難點在哪？
飛機體積較大，普通的三維測量設備難以測量，如拍照式三維掃描儀便攜性差，視野范圍局限，難以一次性獲取完整的飛機三維數據。因此需要一種便攜、高效的三維測量方式來完成。
思看科技的HSCAN771三維掃描儀結合MSCAN全局?jǐn)z影測量系統可以方便快速獲取飛機表面的三維數據，無論是大曲面機身還是狹小的機艙室，HSCAN771都能輕松掃描，一次性獲得整機完整的三維模型。
三維測量解決方案
思看科技技術工程師通過對此次直升機三維測量的需求評估，考慮到飛機的體積和精度需求，采用了掃描速率高達48萬次測量/秒的HSCAN771三維掃描儀和MSCAN全局?jǐn)z影測量相結合的測量方案，進行直升機的三維測量。MSCAN全局?jǐn)z影測量可大幅提升三維掃描過程中的體積精度，精度高達0.02mm+0.025mm/m，使對整機和零部件的三維測量精度達到客戶預期的效果。
測量設備

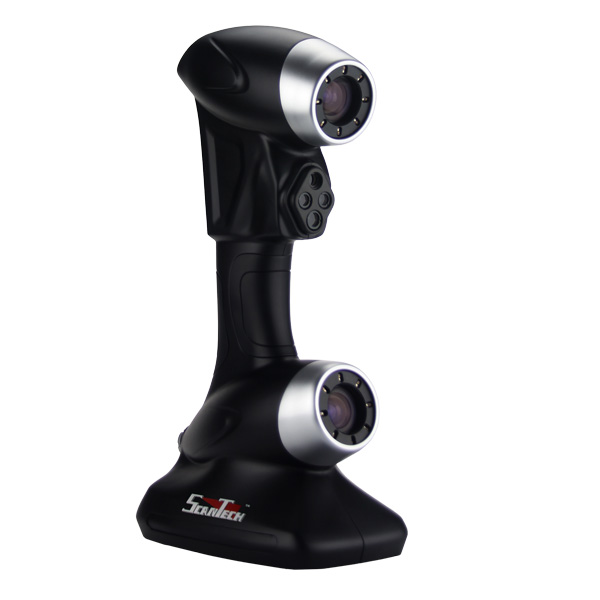

① HSCAN771三維掃描儀

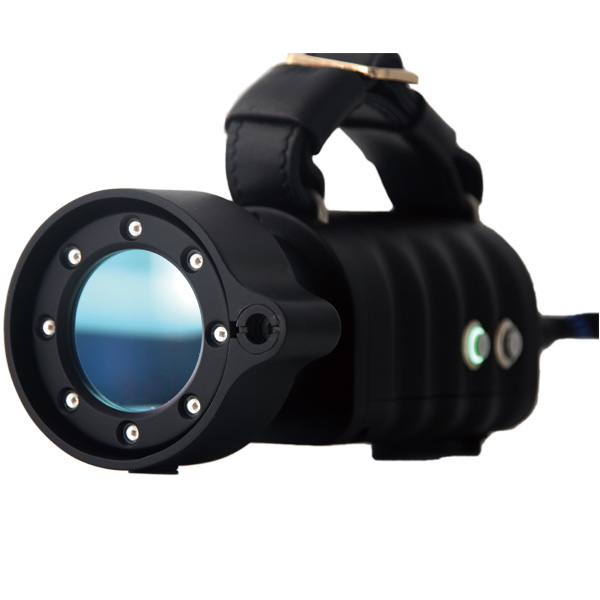

② MSCAN全局?jǐn)z影測量
直擊現場：測量過程

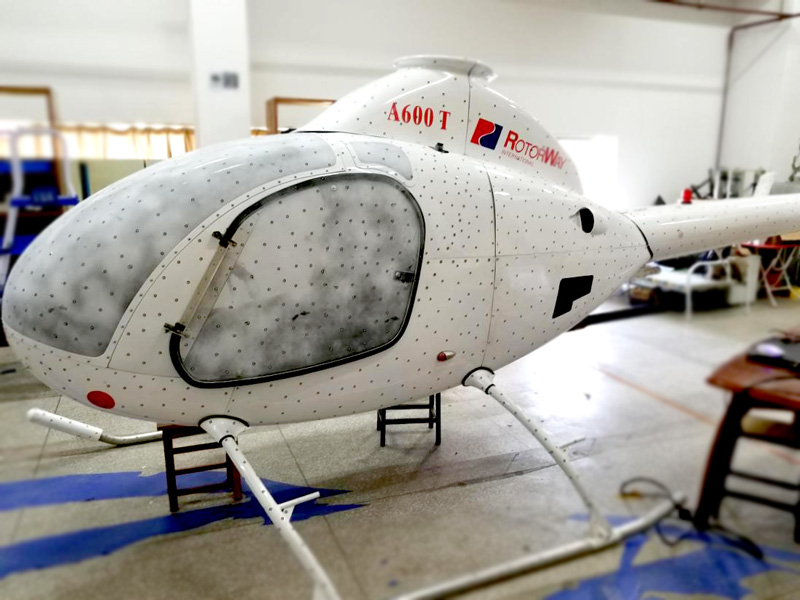

▲直升機三維掃描現場

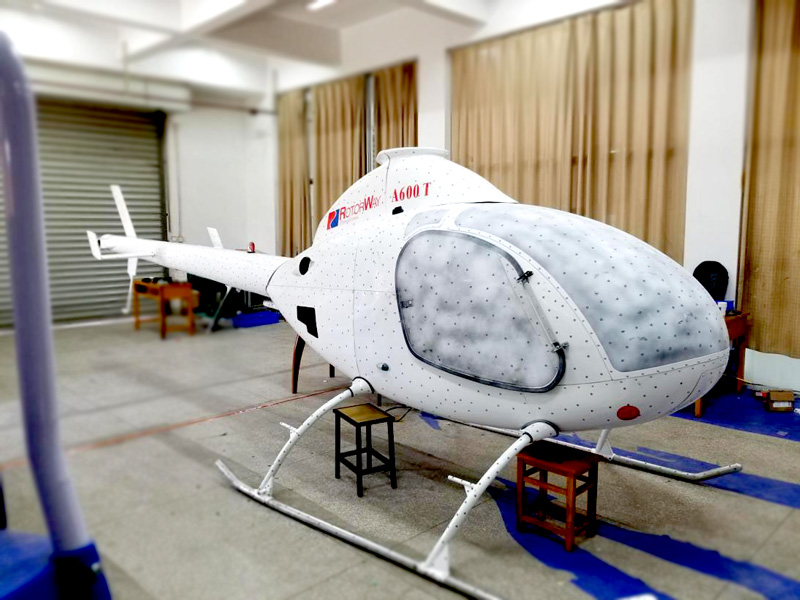

對直升機玻璃窗進行噴粉處理，以獲取其三維數據

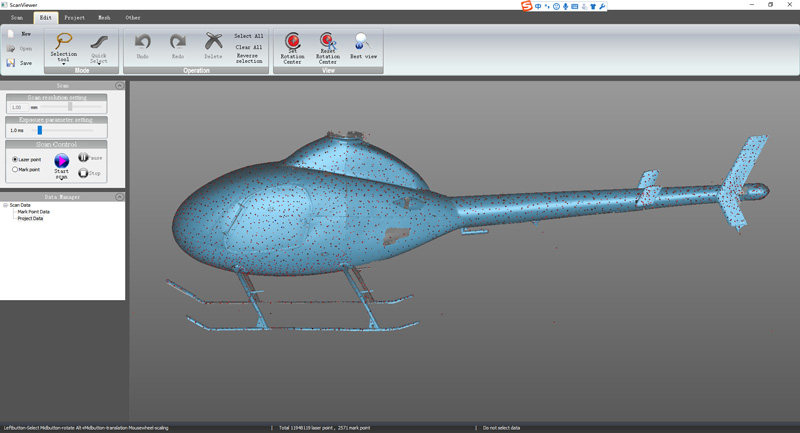

▲獲取直升機stl三維數據
在軍事技術優先域，逆向工程的應用相當廣泛，三維測量可大大提升逆向工程的效率，大大縮短外型逆向的周期，3D掃描技術可幫助研發工程師更便捷地獲取靈感，更好得理解設計理念和技術細節。思看科技能為中大型物體三維測量提供全球前沿的三維測量技術，幫助設計研發解決測繪難題。
