3D掃描技術改變世界
壓鑄件是一種壓力鑄造的零件，是使用裝好鑄件模具的機械壓鑄機，將加熱為液態的鋁或鋁合金經壓鑄機壓鑄而成的零件。壓鑄件的質量對機械產品的性能有很大影響，所以需要對成品壓鑄件進行高精度的三維檢測，提升產品制造的性能優勢。
關鍵問題 | Key Question
此次三維掃描對象是什么？
鑄造獲得的金屬成型壓鑄件
為何需要對壓鑄件進行三維掃描？
檢驗成品是否合格，并根據壓鑄件的形變量調整模具及工藝。
壓鑄件原來的測量方式是什么？三維測量的難點是什么？
原來使用三坐標測量，其難點在于：
1.難以檢測結構較為復雜的物體；
2.測量速度較慢，時間較長，效率較低；
3.工件非常薄，使用探針測量容易劃傷物體，產生形變。
SHOW TIME
思看客戶：某零件制造商
掃描對象：壓鑄件
掃描設備：HSCAN771
應用：質量控制
壓鑄件在生產過程中，由于其質量不穩定，工序多，成品易出現缺陷。鑄造工廠一方面選用優質鑄造模具或原材料提升壓鑄件的質量，另一方面對成品壓鑄件進行三維掃描，得出數據比對差值，改進模具和加工工藝，從而提升精度。鑄造件材料和形狀復雜多樣，且本次檢測的壓鑄件很薄，傳統的三坐標式測量方法難以快速準確的獲得所需三維數據，還有可能在測量過程中對壓鑄件表面造成損傷，因此零件制造商急需一種精準高效的無損檢測方法。
HSCAN系列手持式三維掃描儀在以下三個方面滿足客戶需求：
1. 能夠輕松獲得曲面結構復雜的物體的三維數據；
2. 設備輕巧便攜，掃描方式靈活；
3. 非接觸式測量方式，反光表面無需噴粉，對壓鑄件表面無損傷；
思看科技技術工程師根據客戶在不破壞鋁壓鑄件表面的情況下進行高精度高效率的測量要求，為客戶制定了以下方案：在表面貼上定位標記點后，用HSCAN771三維掃描儀掃描工件外形，得出三維數據后與工件數模做整體3D最，測出各個關鍵部位的偏差數值。

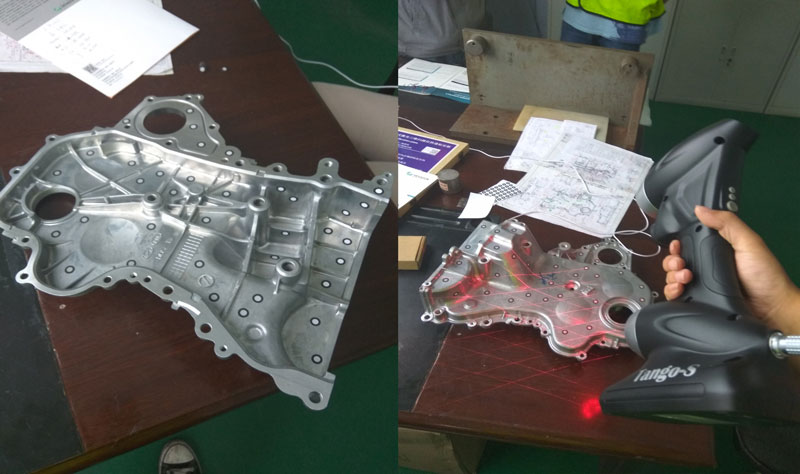

-掃描對象-
▲掃描對象

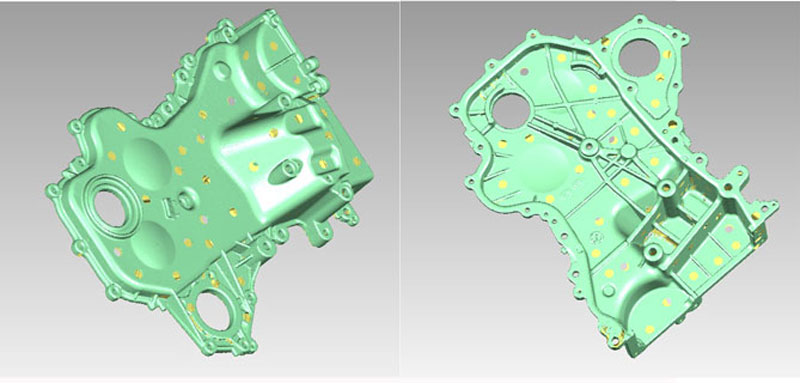

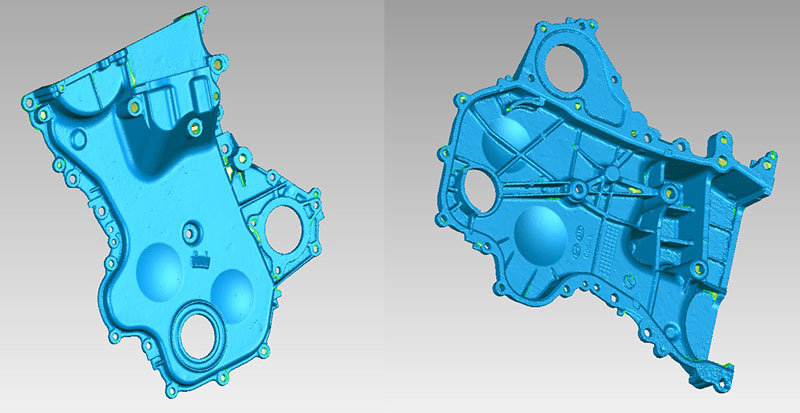

▲三維點云數據和STL

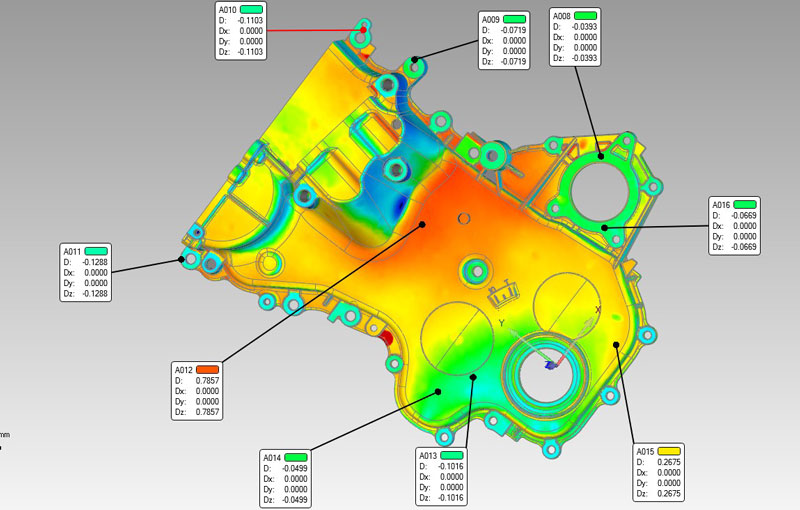

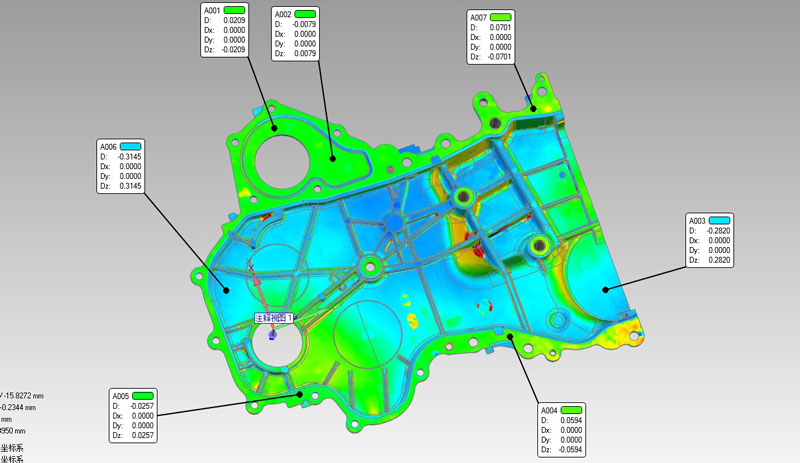

▲檢測比對結果
▌三維掃描工作時間
貼標記點用時3分鐘
正反面掃描時間8分鐘
處理數據，對比用時4分鐘
共計15分鐘
▼
HSCAN771手持式三維掃描儀在以加工基準為標準的前提下，快速精確完成了鋁壓鑄件的三維檢測掃描工作，并出具了該壓鑄件詳細的檢測報告，幫助廠商解決質量控制的難點。
