摘要：汽車彎管直徑各異、曲率多樣，杭州思看HSCAN手持式激光三維掃描儀，一機輕松獲取精準三維數據。

行業現狀

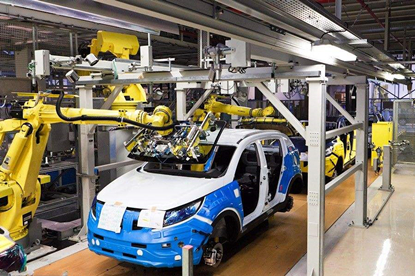

汽車產業是世界上規模最大、最重要的產業之一，其發展水平和實力反映了一個國家的綜合國力和競爭力，同時也跟每個人的生活息息相關。作為汽車工業的重要組成部分，汽車零部件工業是汽車工業發展的基礎，只有基礎扎實，才能讓汽車工業蓬勃發展。

汽車管路制造作為汽車零部件工業中的一部分，占到了不可或缺的位置。

提問，汽車上各種管子，你能說出幾種？

我猜你只知道排氣管和排水管

其實，還有氣管、真空管、剎車油管、液壓管.....等N種管子

想必你已經眼花繚亂了

這么多直徑各異、體型復雜、曲率多樣的管子

看你記得住誰是誰！

這些調皮管子的特性，著實讓制造商在生產、安裝過程中“吃盡了苦頭”，因?yàn)槿绻麤](méi)有精確的彎管數據，就很容易會忽略一些尺寸上的偏差，最終會影響到汽車內部零件的安裝以及汽車內部整體結構的設計和空間利用。

因此，獲取汽車彎管精準的數據顯得尤為重要！

傳統的游標卡尺測量，耐不住汽車彎管的這些特性，測量方式不靈活，測量結果不直觀，達不到直接測量的要求，因此只能通過實際安裝對其進行預估，但是這樣往往就會產生極大的偏差，效果非常不理想。

針對以上這些現狀難題，通過三維檢測就可以的解決！

三維檢測可以精確測量出不同形狀彎管的尺寸，直觀的看出實際偏差，但是普通的三維檢測設備便攜性差、操作復雜，因此也無法完全滿足測量需求。

杭州思看科技的手持式激光三維掃描儀，就能的解決以上所有的問題，方便快捷的獲取彎管三維數據。

解決方案

在現場查看之后，發現需要檢測的汽車彎管直徑非常小，因此很難在其表面貼點進行掃描，杭州思看科技采用HSCAN711手持式激光三維掃描儀的背景模式進行掃描，在地面上貼標記點，利用ScanViewer特的背景模式功能上將地面設置為背景，掃描直接獲取彎管完整精確的三維數據。

1、所需儀器及型號

    HSCAN771手持式激光三維掃描儀

2、掃描儀工作時間

    貼標記點用時：2分鐘

    三維數據掃描用時：5分鐘

    數據處理用時：2分鐘

掃描過程與結果

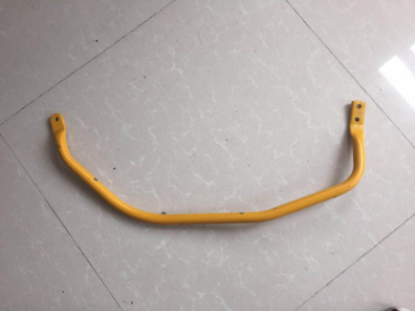

▲地面貼標記點，進行三維掃描

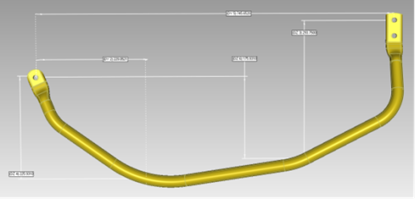

▲掃描獲取彎管三維數據

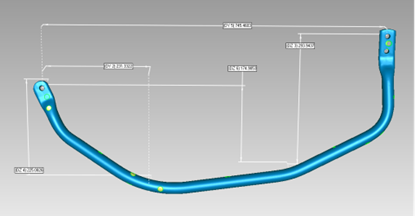

▲跟原始CAD圖紙進行比對

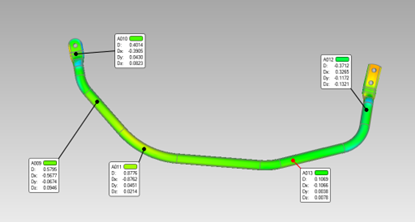

▲獲取整體誤差值

回顧小結

杭州思看科技自主研發的HSCAN手持式三維激光掃描儀，操作靈活便利、掃描精度高，適用于各種尺寸、各種類型的汽車零部件三維掃描。

此次的數據測量，讓客戶獲取了汽車彎管精準的三維數據，然后對照原有圖紙數據，快速得到偏差值，方便其進行修正。同時，根據彎管精確的三維數據，也可應用于彎管的逆向設計，二次開發。
