一、客戶需求描述
動車車頭在制造出來后，由于車頭曲面面積較大，用傳統的三坐標難以進行質量把控，精度驗證，關鍵部位的變形無法檢測出來。
二、思看解決方案
1.解決方案（先全局定位后掃描）
針對車頭生產出來后出現的形變問題，先使用全局?jǐn)z像測量系統，獲取車頭的空間定位點，再搭配手持式激光三維掃描儀進行三維數據的獲取，最后掃描的三維數據與車頭的數模進行3D最，計算出車頭發現的形變量，便于后期進行改進。
2.所需儀器及型號
全局?jǐn)z影測量系統MSCAN結合手持式三維掃描儀HSCAN331.
3.全局?jǐn)z影測量系統及掃描儀工作時間
貼標記點用時10分鐘
全局?jǐn)z影測量系統用時5分鐘
掃描時間10分鐘
三、掃描數據及結果

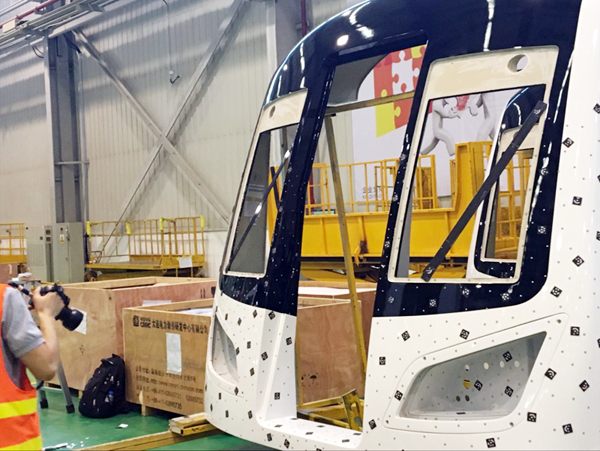

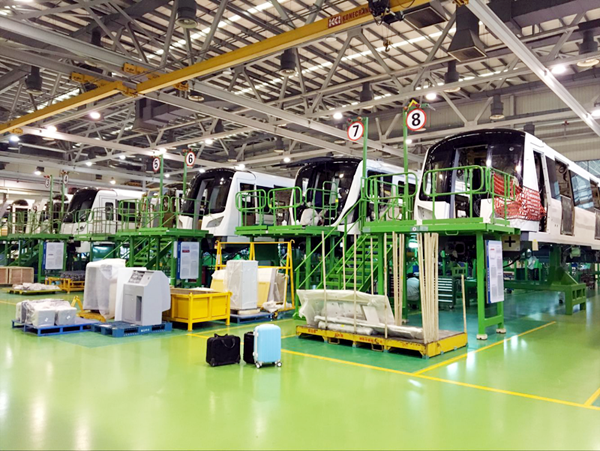

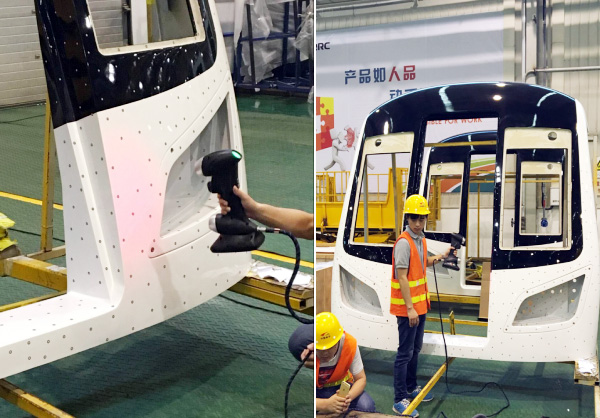

1.現場實拍

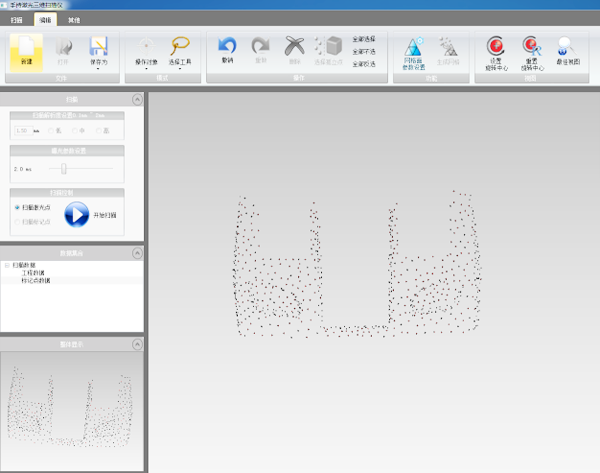

2.全局?jǐn)z影測量系統
利用全局?jǐn)z影測量系統獲取高精度標記點空間坐標，全局誤差控制在0.025mm/m。

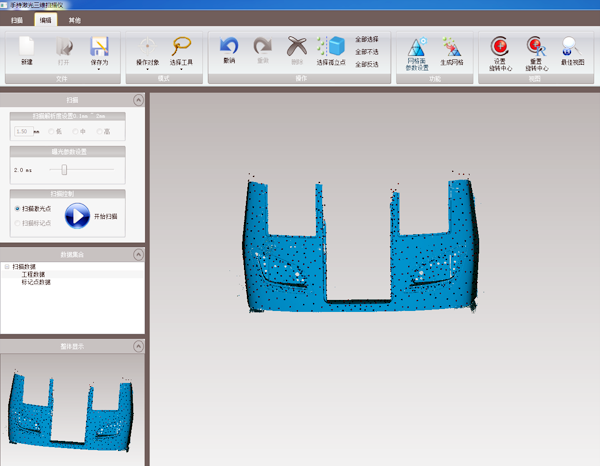

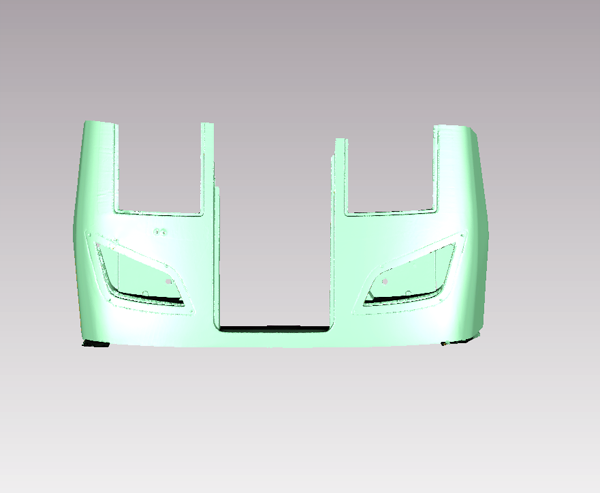

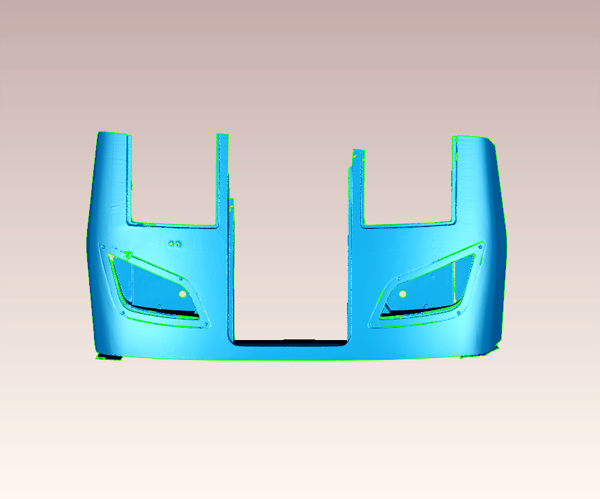

3、掃描三維數據

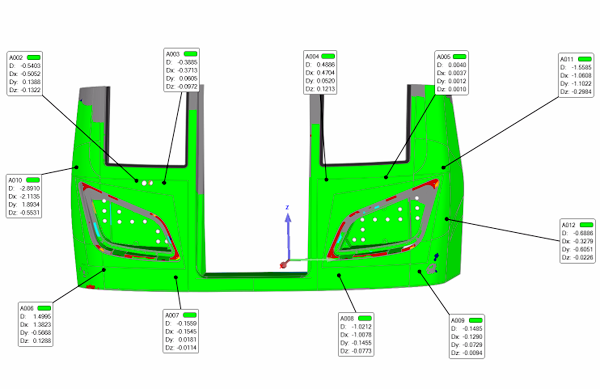

4、3D最結果
四、小結
手持式激光掃描儀搭配全局?jǐn)z影定位系統的應用方便高效地為客戶解決了大型產品的檢測問題。
