一、客戶需求描述
1.客戶當前檢測手段局限性
本次客戶要解決的問題是汽車輪罩的沖壓回彈問題。回彈是板材沖壓形成過程的重要缺陷之一，嚴重影響著沖壓件的成形質量和尺寸精度，是制造過程中很難有效克服的產品缺陷。輪罩的回彈發生的形變是傳統的檢測方法無法檢測出來的，從而無法對產品進行修正。
二、思看解決方案
1.解決方案
針對汽車沖壓件回彈出現的問題，先使用全局?jǐn)z像測量系統，獲取輪罩的空間定位點，再搭配手持式激光三維掃描儀進行三維數據的獲取，最后掃描的三維數據與輪罩的數模進行3D最，誤差分析，修正輪罩的偏差，提高產品的質量。
2.所需儀器及型號
全局?jǐn)z影測量系統MSCAN結合手持式三維掃描儀HSCAN331。
3.全局?jǐn)z影測量系統及掃描儀工作時間
貼標記點用時5分鐘；
全局?jǐn)z影測量系統用時5分鐘；
掃描及數據后處理時間10分鐘。
三、掃描數據及結果

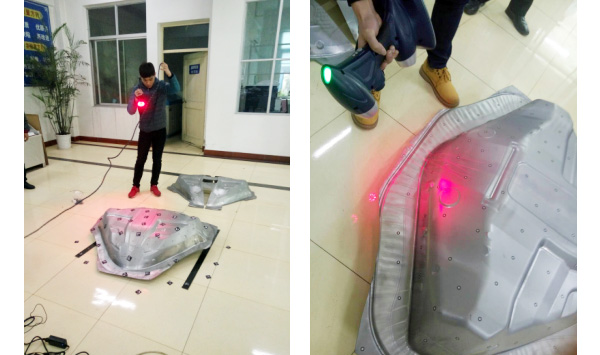

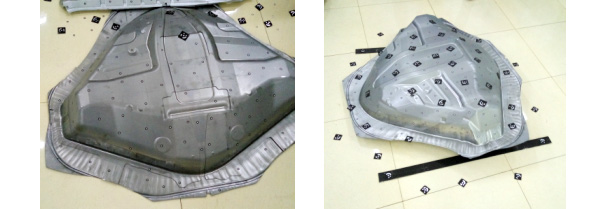

1.現場照片

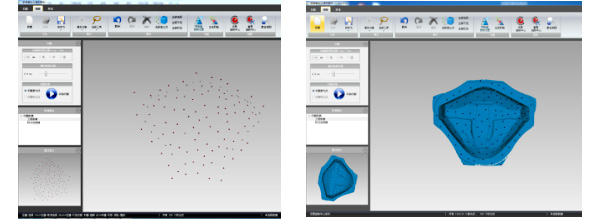

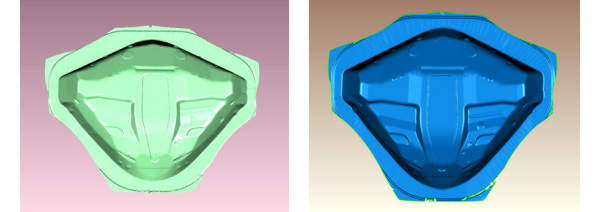

1.掃描數據

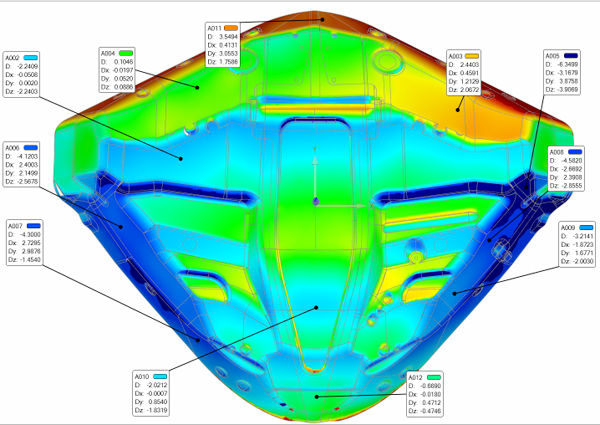

3、對比結果
