一、客戶需求描述
1.行業現狀
客戶通過掃描整車外形數據，通過相關設計軟件，建立與之外形高度匹配的改裝配件。使用傳統的拍照式掃描儀，會存在諸如：反光表面需要噴粉處理、強光環境下掃描質量差、設備笨重?zé)o法靈活移動、狹小空間無法使用等問題。
2.客戶當前掃描設備的局限性
之前客戶有拍照式的掃描儀，但幾乎無法幫助他們解決問題。拍照式掃描儀無法在露天環境下工作，且除白色以外的掃描材質幾乎都得噴粉掃描，三腳架結構，笨重不便攜，掃描車頂車底十分費勁，掃面死角很多，需花費很長的時間，效率低下。
二、思看解決方案
1.解決方案
通過整車布置控制點，使用手持式三維激光掃描儀對標記點進行讀取，通過獲得的標記點數據，對整車分部進行掃描，然后將分部掃描的數據拼合成為一個整體的車輛外形數據。
2.所需儀器及型號
杭州思看手持式三維激光掃描儀HSCAN331。
3.描儀工作時間
貼標記點用時12分鐘；
三維數據掃描用時20分鐘；
數據后處理及生產檢測比對報告用時10分鐘。
三、掃描數據及結果

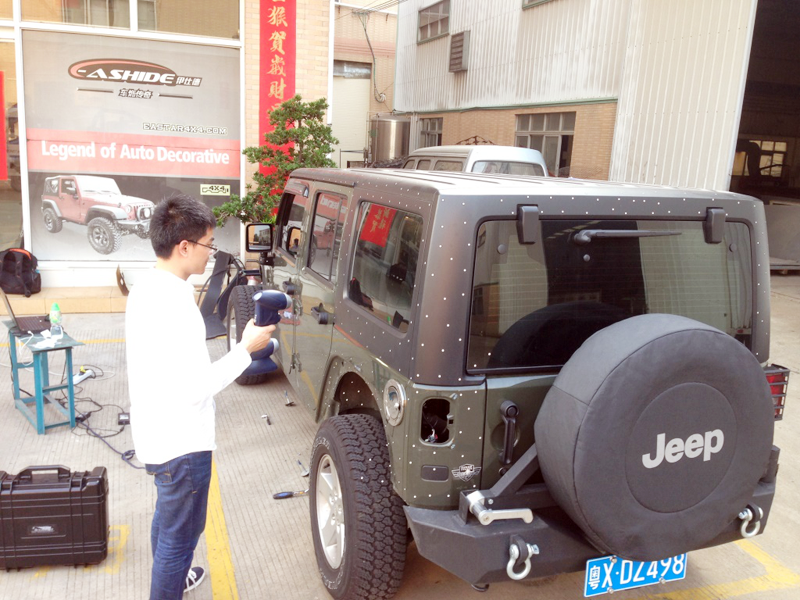

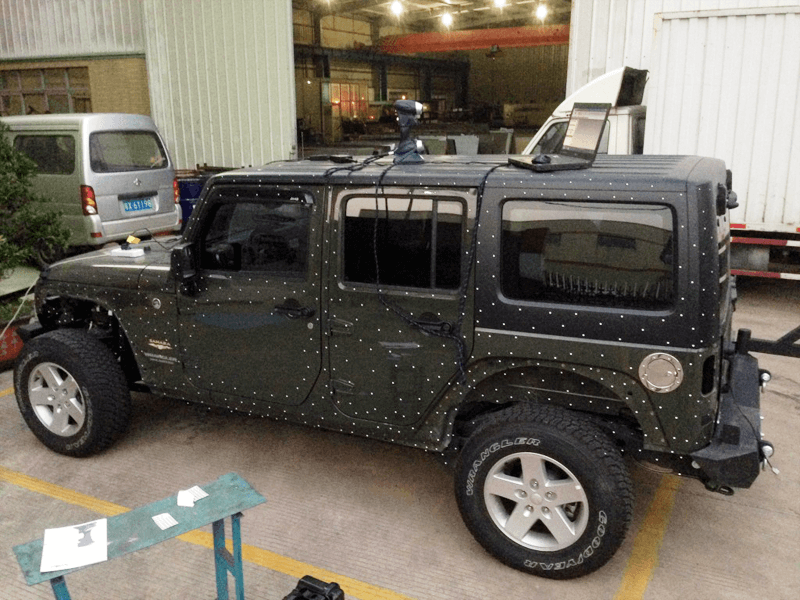

1.掃描工作現場

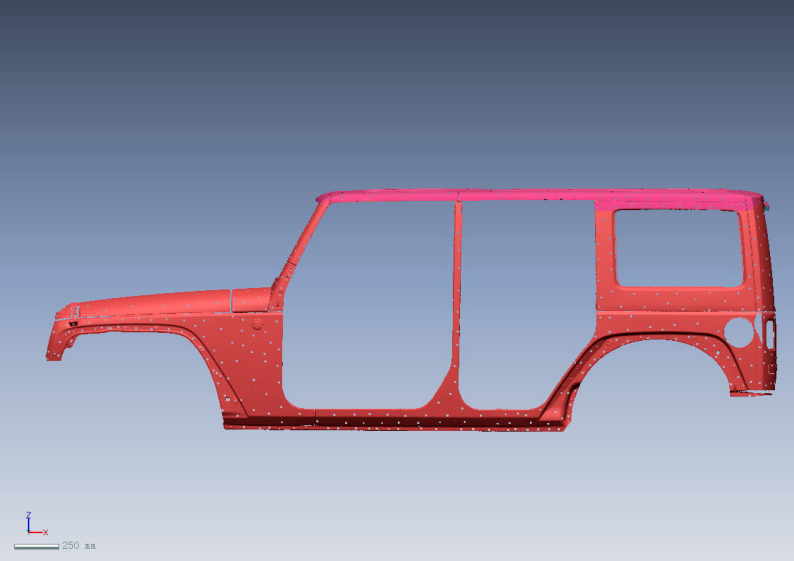

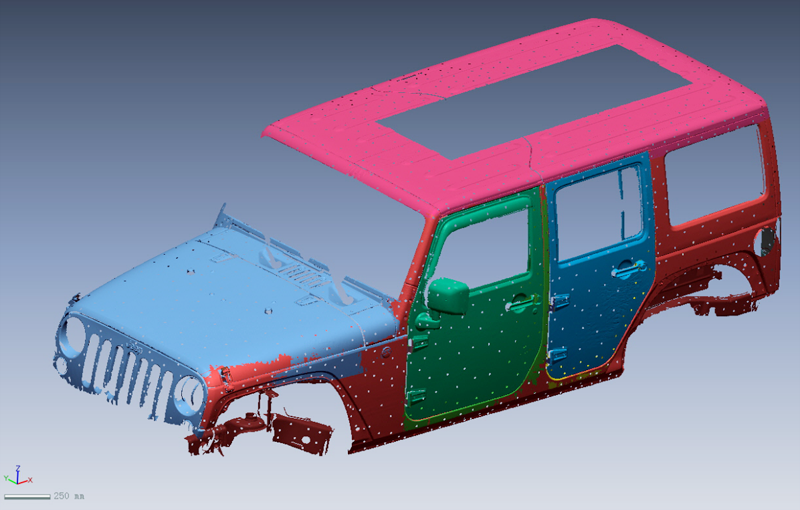

1.掃描數據
四、小結
手持式三維激光掃描儀，相對于傳統的拍照式三維掃描儀有不可比擬的優勢。首先，手持式激光掃描儀對環境適應性較強，不需要遮光；其次，對被測表面無特殊要求，不需任何處理就能掃描諸如鍍鉻、鏡面、黑色吸光表面；再次，體型小巧，可以?huà)呙柚T如車門縫隙、座椅接縫等狹小位置；最后，無需三腳架固定，方便掃描車頂?shù)葌鹘y(tǒng)設備無法掃描的位置。
