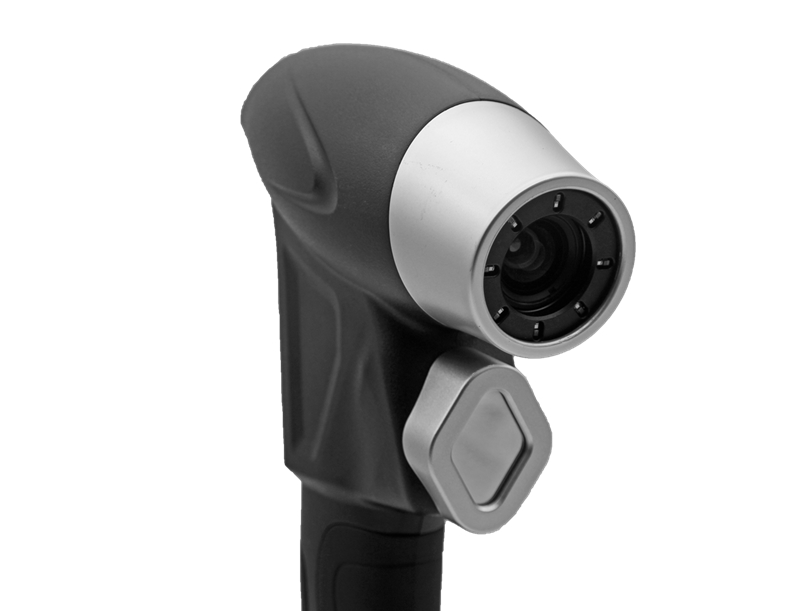

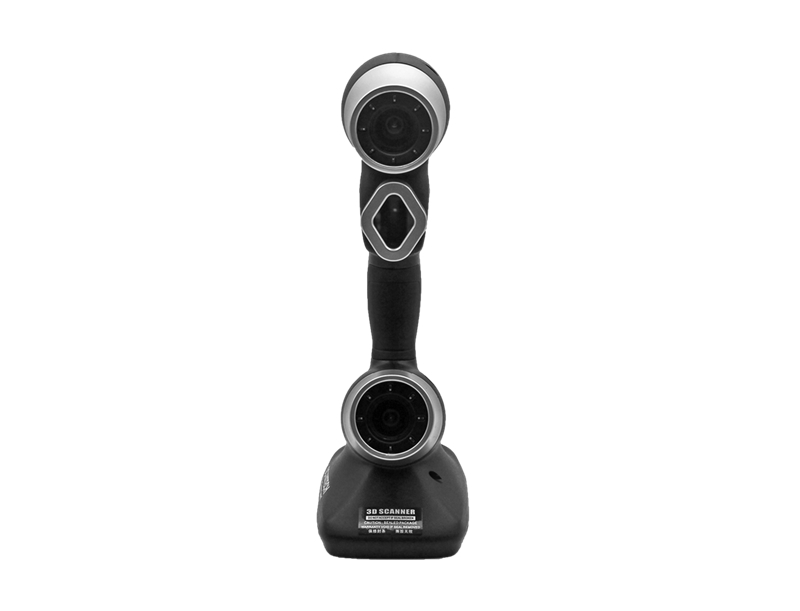

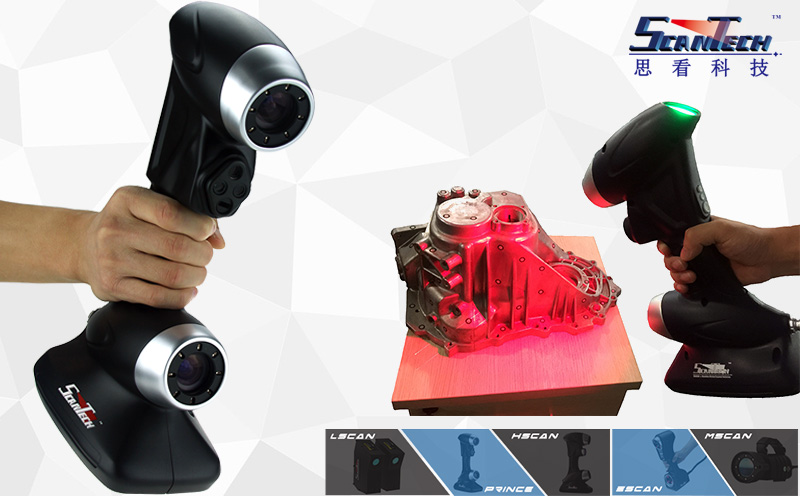

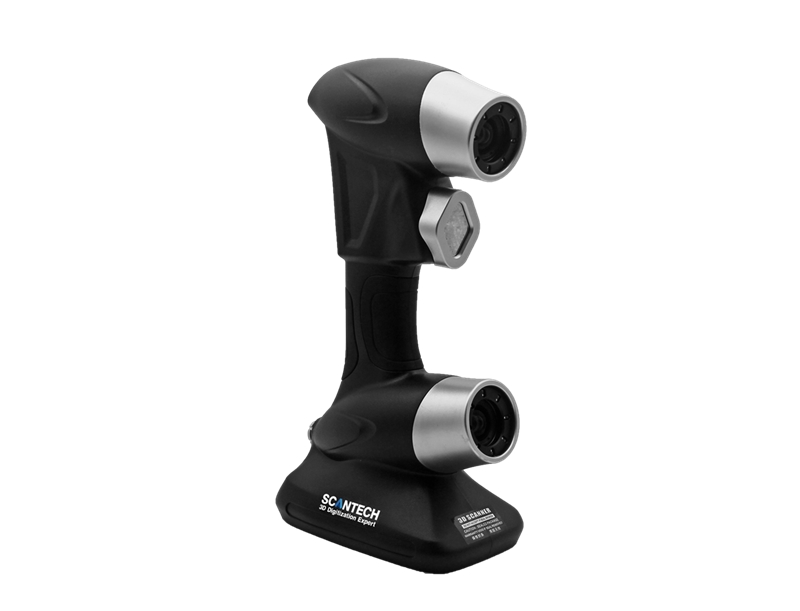

PRINCE系列手持式三維掃描儀是思看科技2016年11月底推出的新系列產品，完美解決了目前行業內的各大痛點，其高精度的紅藍激光雙模工作模式兼顧了手持式三維掃描儀的便攜靈活高效以及拍照式三維掃描儀的高分辨率高細節度，掃描對象大到一架飛機，小到一枚硬幣，都可以輕松應對，是當前三維檢測行業的不二選擇。
型號 | PRINCE775 | |
掃描模式 | R標準掃描模式 | B超精細掃描模式 |
激光形式 | 14束交叉+1束紅色激光線 | 5束平行藍色激光線 |
深孔掃描 | 支持 | |
| 精度 | 0.030mm | |
掃描速率 | 480,000次測量/秒 | 320,000次測量/秒 |
相機幀率 | 60fps | 120fps |
| 最大掃描面幅 | 275mmx250mm | 200mmx200mm |
激光類別 | Class II（人眼安全） | |
分辨率 | 0.050mm | 0.020mm |
體積精度 （單獨使用掃描儀） | 0.020mm+0.060mm/m | 0.010mm+0.060mm/m |
體積精度 （配合MSCAN全局?jǐn)z影測量系統） | 0.020mm+0.015mm/m | 0.010mm+0.015mm/m |
基準距 | 300mm | 150mm |
景深 | 250mm | 100mm |
輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |
| 重量 | 0.95kg | |
| 尺寸 | 315x160x105mm | |
工作溫度 | -10~40℃ | |
| 接口方式 | 千兆網 | |
| 專利證書 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1CN204854633U, WO2017028600, CN105068384, WO2017020648, CN204854633U, CN105049664, CN204902785U, CN104501740 CN204944431U, WO2017024869, CN204963812U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628, WO2018072433, CN206132003U, US10309770B2 | |
PRINCE系列手持式雙色激光三維掃描儀采用了先進的波段景深技術，顛覆了傳統的手持式三維掃描儀的工作模式，雙模模式可輕松應對各種應用場景，同時集成了思看科技多年來積累的高效圖像圖形算法和功能強大的數據后處理功能。

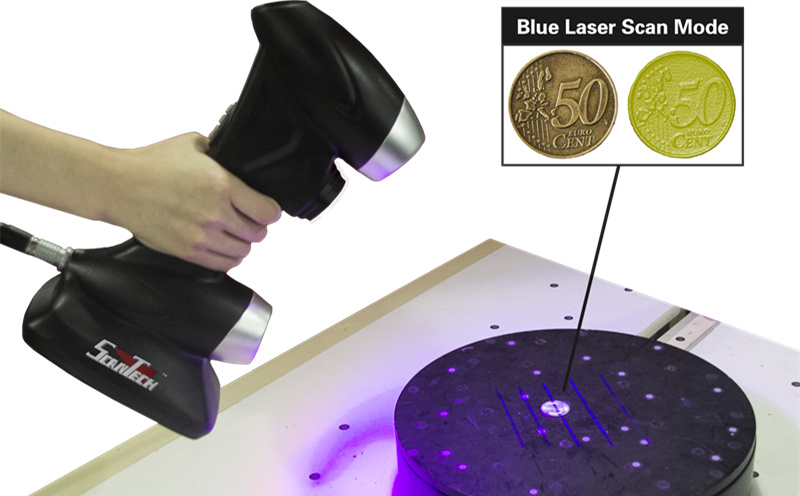

高細節度：分辨率達0.020mm，是目前進口手持式三維掃描儀分辨率的五倍，大幅度提高了掃描三維數據的細節度，藍光掃描模式完虐當前市場上的手持式三維掃描儀。
雙模工作： R標準掃描模式和B超精細掃描模式,兩種工作模式可以實時快速切換。其中R標準掃描模式繼承了傳統手持激光三維掃描功能和效果；而B超精細掃描模式則具備拍照式三維掃描儀的三維特征細節獲取能力。同時，上述兩種工作模式掃描所獲得的數據能集成在同一文件中，兼顧單次掃描數據的整體效率和局部細節。
高速掃描：掃描儀相機120fps（幀/秒）的工作速度比目前市場主流手持式掃描儀的幀率提升2倍。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件比較以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能完美的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描領域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
HSCAN掃描儀可以在項目研究、學科建設、學生技能培訓和專業實驗室建設等各個方面發揮作用。
CASE
簡介：首先通過全局?jǐn)z影測量系統對大型物體的三維尺寸進行全局誤差控制，獲取大型物體上所貼的標記點...

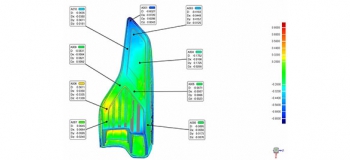

1 客戶有何需求？ 亟待解決問題 本次客戶要解決的問題是 汽車輪罩的沖壓回彈 問題?；貜検前宀臎_壓...
車燈注塑存在尺寸偏差導致裝配出現縫隙，通過手持式3D掃描儀可以輕松獲取車燈三維外形，與原數模文件...
