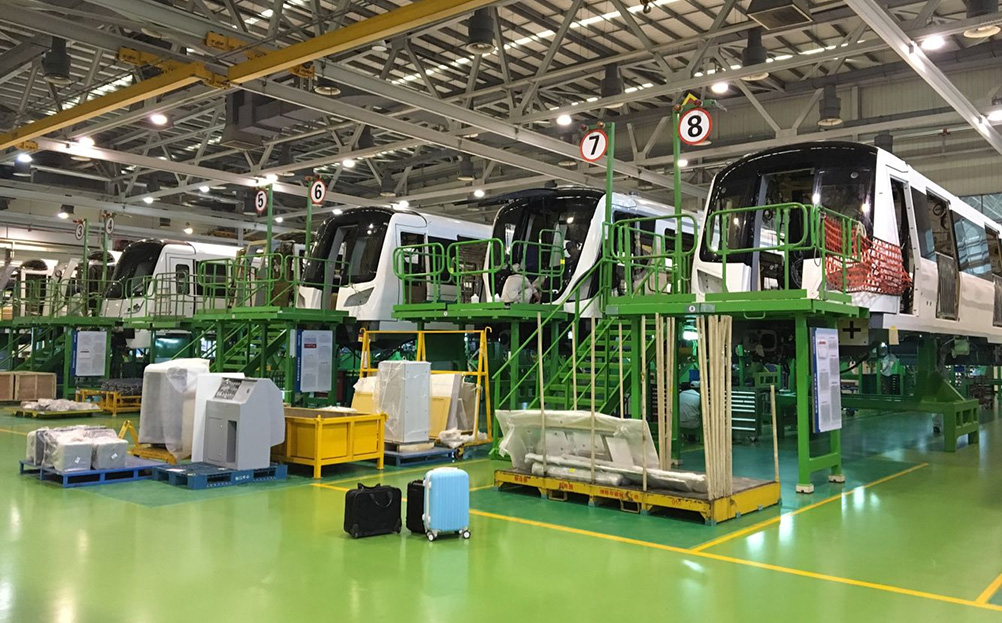

地鐵車頭在制造出來后，由于車頭曲面面積較大，用傳統的三坐標難以進行質量把控和精度驗證，關鍵部位的變形無法檢測出來。

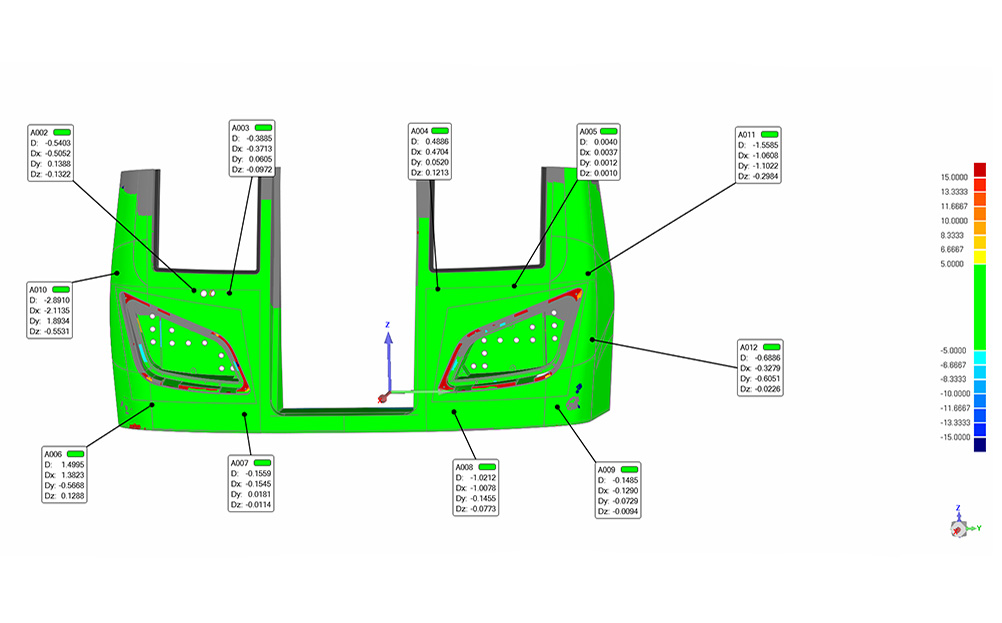

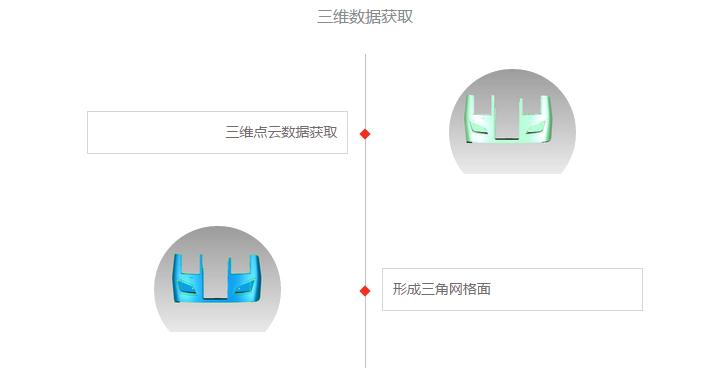

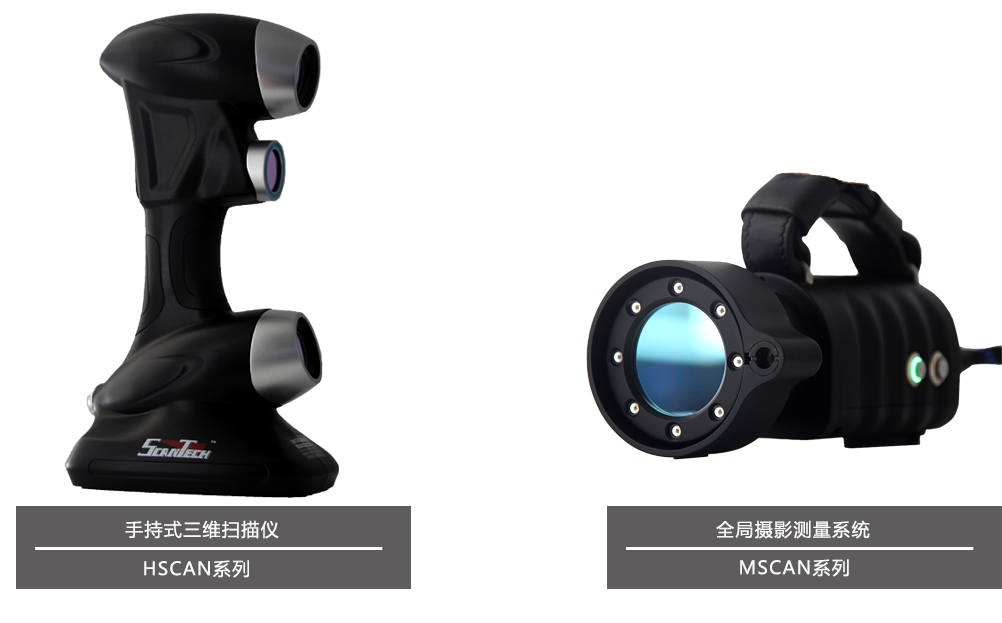

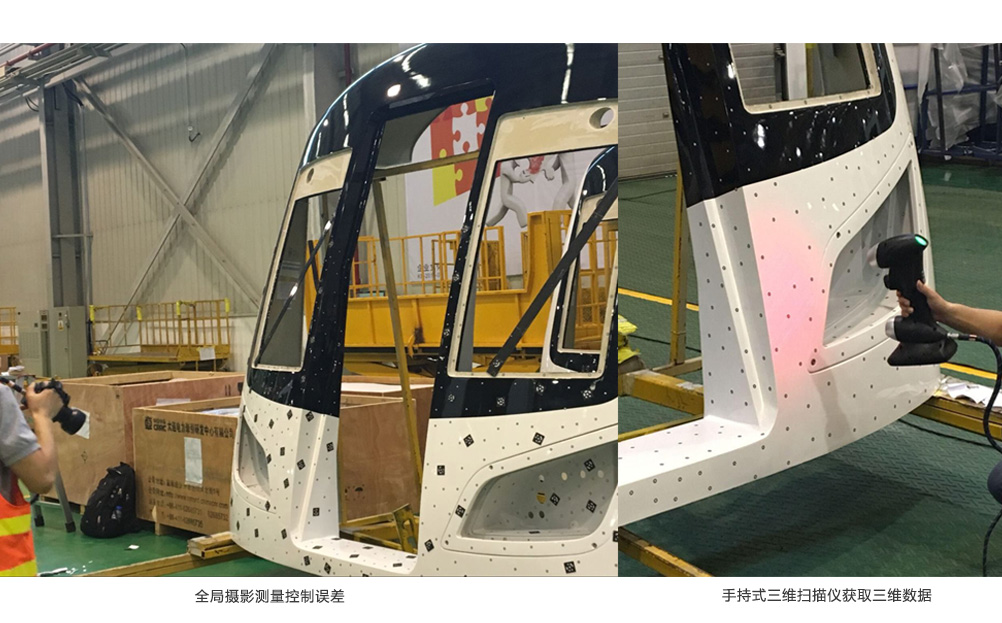

針對車頭生產出來后出現的形變問題，先使用MSCAN全局?jǐn)z像測量系統，獲取車頭的空間定位點，再搭配手持式激光三維掃描儀HSCAN331進行三維數據的獲取，最后掃描的三維數據與車頭的數模進行3D最，計算出車頭發現的形變量，便于后期進行改進。
貼標記點用時10分鐘
全局?jǐn)z影測量系統用時5分鐘

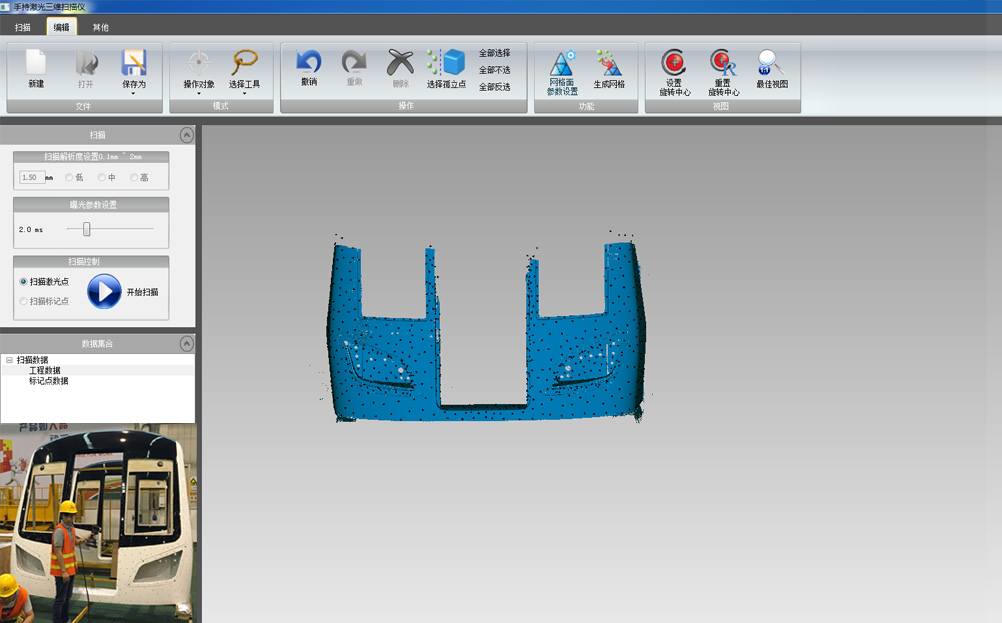

掃描時間10分鐘
思看處理結果如何？

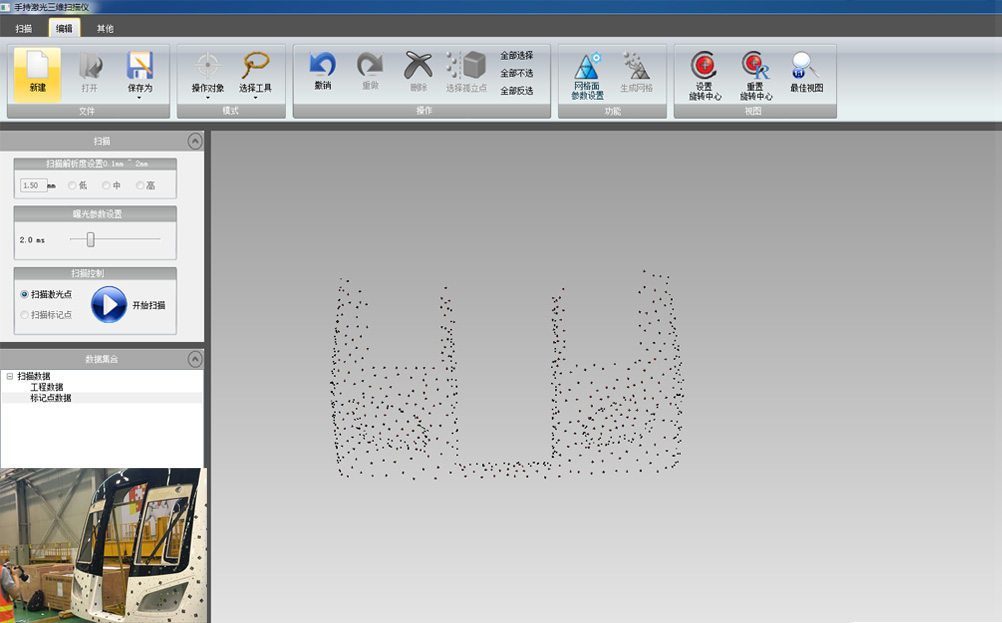

利用全局?jǐn)z影測量系統獲取高精度標記點空間坐標
全局誤差控制在0.025mm/m。
總結
手持式激光掃描儀HSCAN結合全局?jǐn)z影定位系統MSCAN的應用方便高效地為客戶解決了大型產品的檢測問題。
