HSCAN系列手持式激光三維掃描儀，采用多條線束激光來獲取物體表面的三維點云。工程師可以手持儀器并靈活移動操作，通過視覺標記來確定掃描儀在掃描過程中的空間位置，從而完成物體表面的三維點云整體重構。掃描儀可以方便攜帶到工業現場或者生產車間，并根據被掃描物體的大小和形狀進行高效精確的掃描，使用操作過程靈活方便，適用各種復雜的應用場景。
型號 | HSCAN-300 |
物理特性 | |
重量 | 0.95kg |
尺寸 | 315×165×105mm |
光源特性 | |
光源類別 | Ⅱ級激光（人眼安全） |
光源形式 | 三條平行激光 |
掃描儀特性 | |
基準距 | 300mm |
景深 | 250mm |
最大掃描面幅 | 225mm×250mm |
分辨率 | 0.05mm |
測量掃描 | |
掃描速率 | 205,000次測量/秒 |
精度 | 0.04mm |
體積精度1（單獨使用掃描儀） | 0.02mm+0.1mm/m |
體積精度2（配合MSCAN全局?jǐn)z影測量系統） | 0.02mm+0.025mm/m |
接口特性 | |
物理接口 | 數據電源一體化接線 |
數據傳輸接口 | 千兆網 |
軟件輸出 | .ply、.obj、.igs、.stl、.stp、.fbx、.wrl等，可定制 |
環境參數 | |
工作溫度范圍 | -10~40℃ |
工作濕度范圍（非冷凝） | 10%~90% |
電腦配置 | |
HSCAN系列手持式激光三維激光掃描儀是杭州思看科技有限公司自主研發的產品，可以根據用戶的需求靈活定制，在掃描大體積物體時，可以配合MSCAN全局?jǐn)z影測量系統，消除累計誤差，提高大型工件全局掃描的精度。HSCAN采用多條線束激光來獲取物體表面的三維點云。工程師可以手持儀器并靈活移動操作，通過視覺標記來確定掃描儀在掃描過程中的空間位置，從而完成物體表面的三維點云整體重構。掃描儀可以方便攜帶到工業現場或者生產車間，并根據被掃描物體的大小和形狀進行高效精確的掃描，使用操作過程靈活方便，適用各種復雜的應用場景。
光源形式：3束平行激光線
測量精準：掃描精度高，最高可達0.040mm，分辨率可達0.050mm
聲光報警：獨有的聲光報警系統讓設備使用更加得心應手
輕巧靈活：得益于小巧的尺寸，可在狹小空間內輕松使用。設備整體重量不足1kg
傳輸穩定：千兆網傳輸數據，傳輸速度可達1Gbps，快速穩定
校準方便：用戶可以按照所需的頻率對掃描儀進行校準。 校準只需花費1分鐘左右的時間，而且它可以確保最佳工作狀態
穩定可靠：所有工作條件或環境下都可實現持續穩定且可重復的結果。
動態參考：使用光學反射靶來形成鎖定至部件自身的參考系統，使用戶可以在掃描期間按自己需要的方式移動物體， 且周圍環境的變化絲毫不會影響數據采集質量和精度。
可自定位：HSCAN三維掃描儀既是一個數據采集系統，也是其自身的定位系統，因此無需配備外部跟蹤或定位設備。
輕便易攜：只需攜帶一個防水箱和一臺筆記本即可外出工作。
航空插頭：將所有連接線整合到航空插口中，保證連接和傳輸?shù)目煽糠€(wěn)定。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件比較以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能完美的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描領域能發揮重要作用。

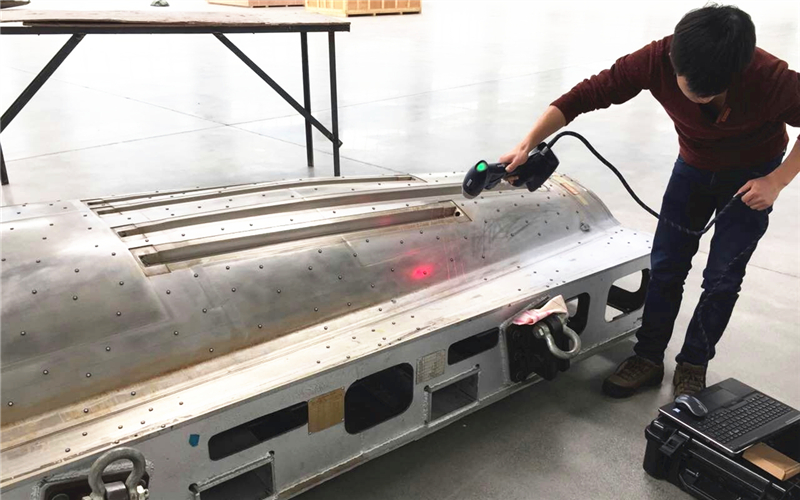

用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
HSCAN掃描儀可以在項目研究、學科建設、學生技能培訓和專業實驗室建設等各個方面發揮作用。
