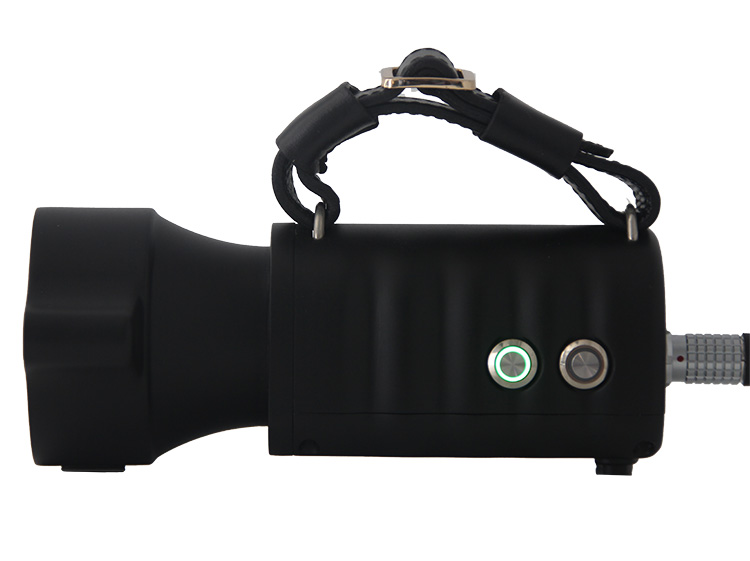

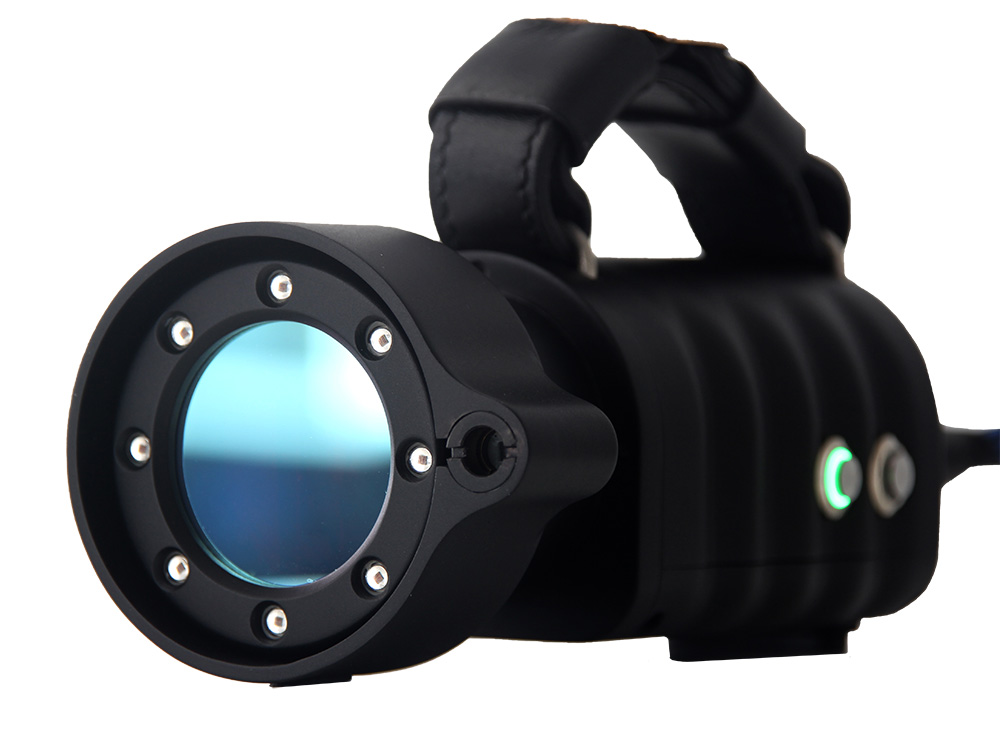

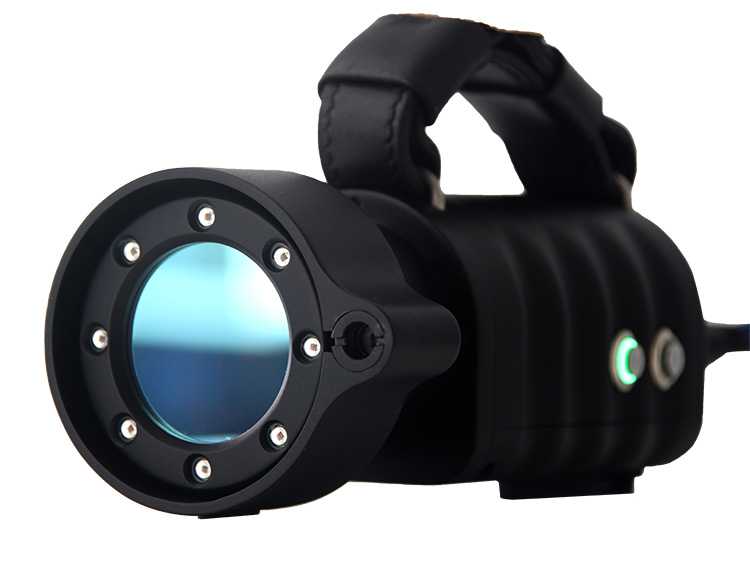

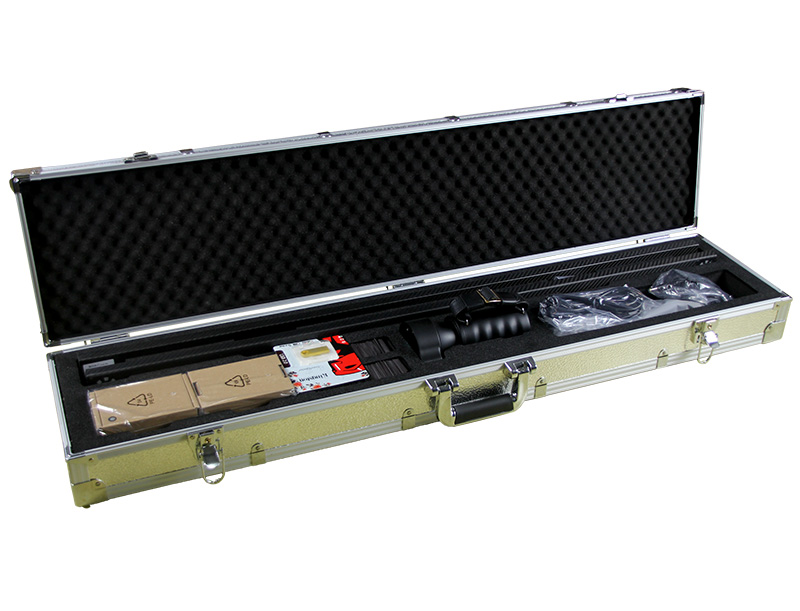

MSCAN全局?jǐn)z影測量系統采用高精度相機，通過拍攝被測物體的多幅2D圖像，利用特定算法對上述圖像進行迭代，計算出物體表面關鍵信息點的三維坐標值，獲得物體3D數據及三維坐標。MSCAN輕巧靈活，使用方便，拍攝操作簡單快速；采用進口工業CCD相機，穩定可靠，可進一步減小掃描大型工件的累計誤差
型號 | MSCAN |
物理特性 | |
重量 | ≤0.5kg |
尺寸 | 180×80×60mm |
光源特性 | |
光源類別 | LED光 |
輔助光源形式 | Ⅱ級激光（人眼安全） |
掃描儀特性 | |
相機類型 | 工業相機（非單反相機） |
鏡頭類型 | 工業鏡頭（非單反相機） |
測量掃描 | |
掃描方式 | 拍攝實時計算實時顯示 |
體積精度 | 0.025mm/m |
接口特性 | |

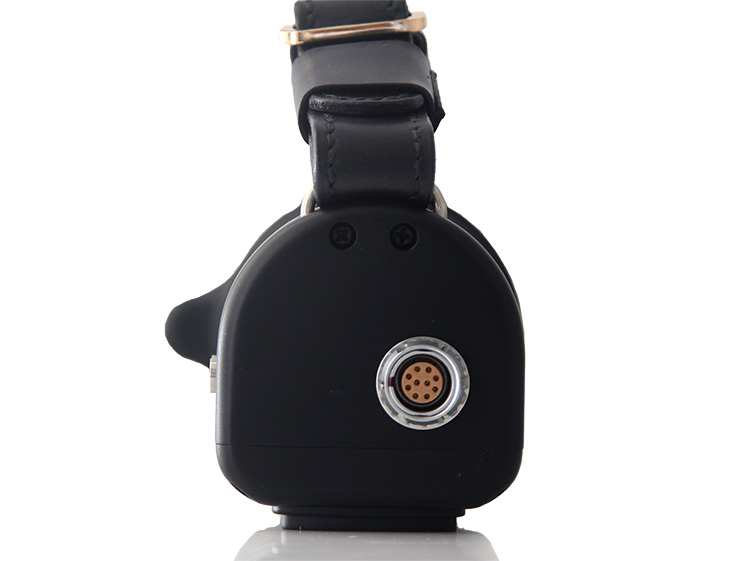

物理接口 | 數據電源一體化接線 |
數據傳輸接口 | 千兆網 |
軟件輸出 | .mk2、.igs等，可定制 |
環境參數 | |
工作溫度范圍 | -10~40℃ |
工作濕度范圍（非冷凝） | 10%~90% |

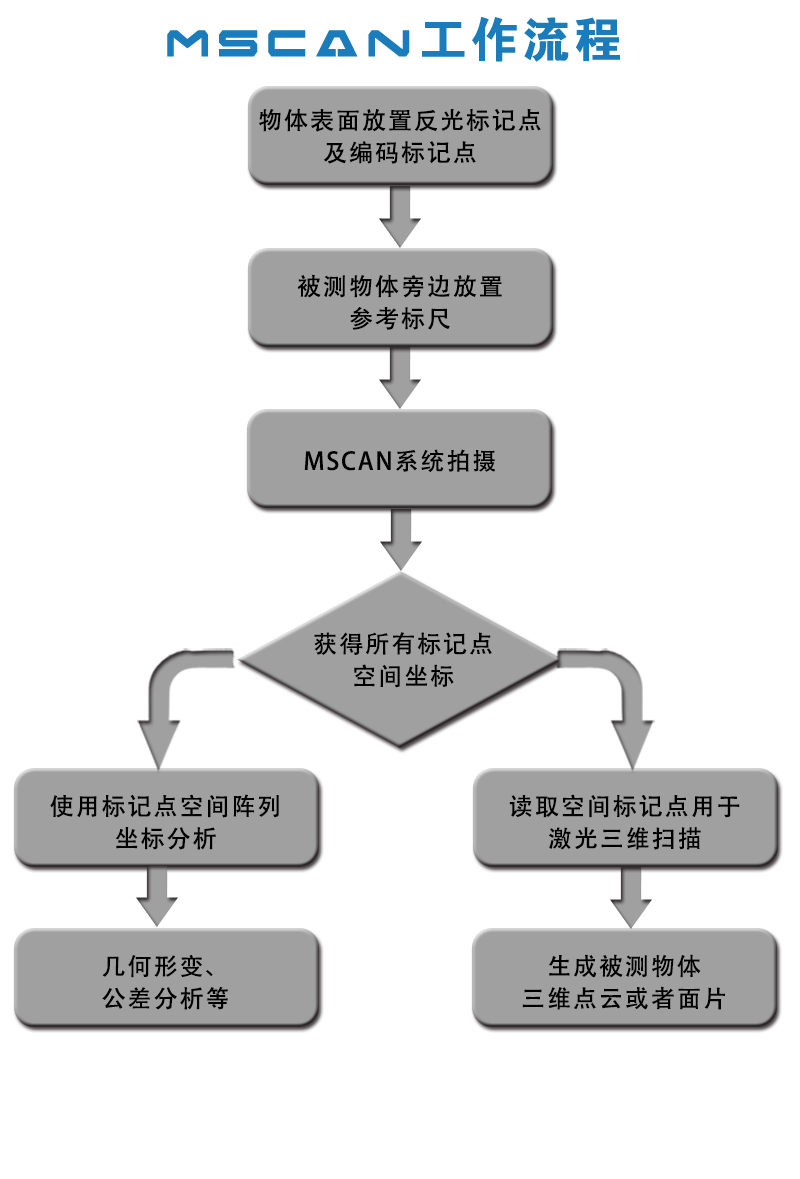

MSCAN通常被用于大型物體或者零件的測量和定位。一方面，它可以搭配HSCAN手持式三維掃描儀，有效減小三維掃描過程中累計誤差；另一方面，MSCAN系統也可以單獨使用，用于中大型（最大可測量幾十米的物體）工件的三維測量，以檢測產品尺寸、幾何形變等。該系統廣泛應用于汽車整車、航天航空、船舶工業、建筑、大型文物、發電設備及工程機械等領域。

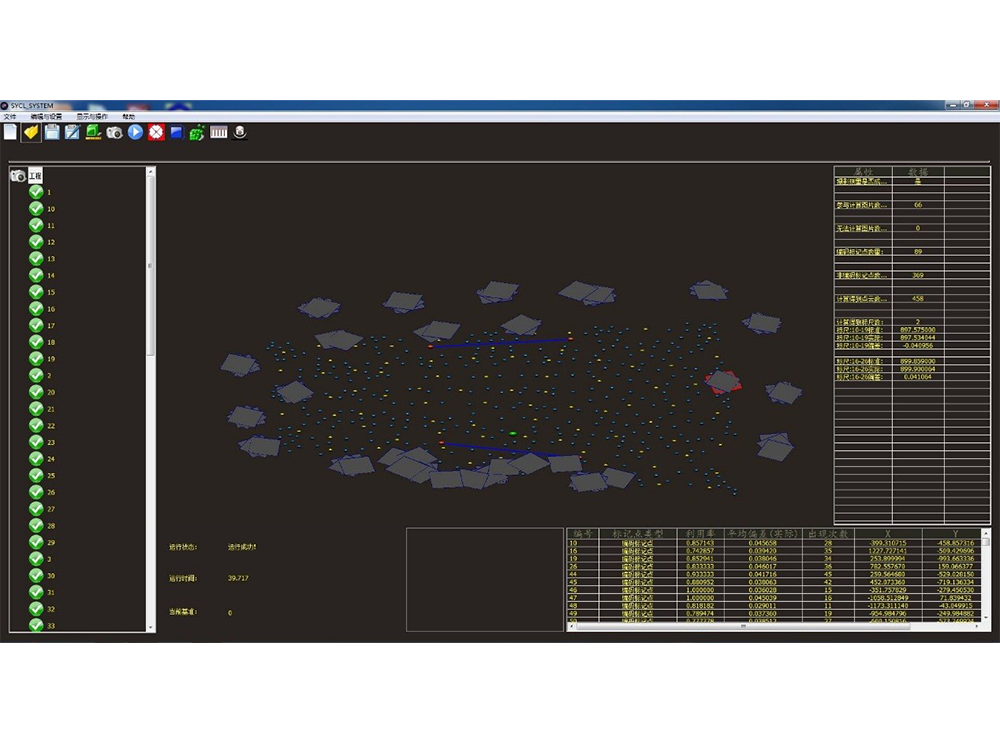

系統采用高精度的工業相機作為采集單元，相機的光圈，焦距等參數出廠前已標定，保證設備的一致性和穩定性。良好的人機交互設計也避免了工程師誤操作相機導致參數偏離而影響精度的情況，可實現長期穩定高效工作。圖像數據實時傳輸，可實時查看當前圖片，軟件操作簡潔明了，不僅能單獨使用用于測量大型工件的關鍵尺寸偏差，同時也能與HSCAN手持式三維掃描儀結合使用，測量更復雜更精細的工件尺寸。
測量精準：掃描精度高，體積精度可達0.025mm/m
傳輸穩定：千兆網傳輸數據，傳輸速度可達1Gbps，快速穩定

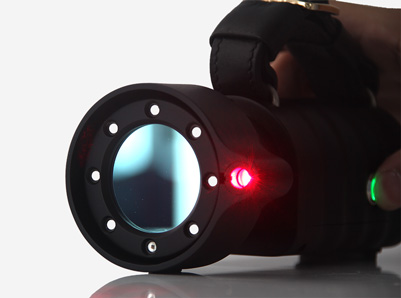

輔助光源：光源按鈕開啟，可輔助顯示當前拍攝范圍
可自定位：MSCAN既是數據采集系統，也是其自身的定位系統，因此無需配備外部跟蹤或定位設備。
輕巧靈活：得益于小巧的尺寸，設備整體重量不足0.5kg
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
