由于列車組的零件數量龐大且結構精細，因此，對列車的制造質量及維護檢修的標準也極高，以確保列車的安全和穩定運行。列車車底架作為車體的一個關鍵組成部分，其主要作用是承受車體上部載荷并傳遞給整車，并在運行時承受機車牽引力和列車運行中所引起的各種沖擊力及其他外力。為了確保制造質量和列車運行的安全性，必須對列車車底架進行高精度三維檢測。
然而，列車車底架的體積大且結構復雜，涉及到底板、轉向架等多個部件。傳統的測量方法不僅需要大量的測量空間，而且操作難度大，檢測效率也較低。為應對這些問題，思看科技自動化三維掃描系統為列車車底架的高質量掃描檢測提供了一站式的自動化解決方案。
一、 檢測內容
1.檢測底板、轉向架、輪對、制動裝置、車鉤裝置等關鍵部件的外觀尺寸和形位公差；
2.檢測底部附屬零件的安裝缺漏情況。
二、 檢測難點
1、車底架結構復雜，體積尺寸較大，涉及附屬零件種類多，檢測項目繁多；
2、車底空間范圍狹窄，需將車架架高或在底部進行挖槽安裝導軌，操作不方便；
3、存在遮擋、死角位置區域，檢測難度大。
三、 檢測設備

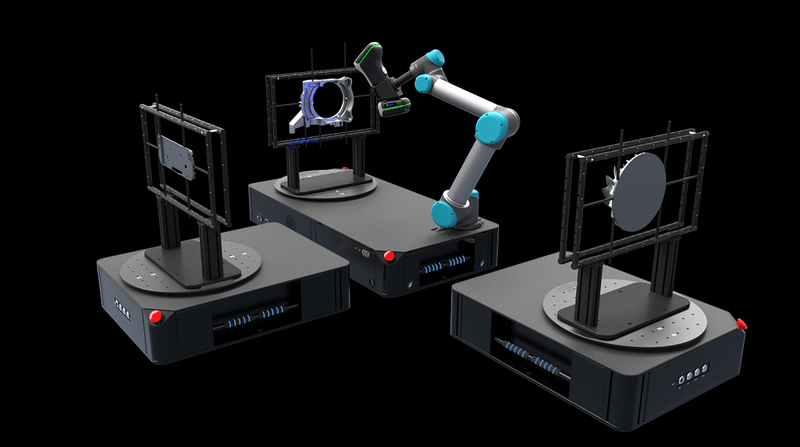

可選擇思看科技KSCAN-Magic三維掃描儀或SIMSCAN手持式三維掃描儀，搭配AM-DESK 標準型自動化光學3D檢測系統、ScanViewer三維軟件等一系列集成對車底架進行自動化三維檢測。
四、 自動化三維檢測
采用導軌+機械臂+激光掃描儀的方式，完成對車底架的整體掃描測量并進行數據處理分析。
測量前：通過攝影測量系統掃描標靶上標記點的坐標信息
測量時：選擇和零件型號對應的測量路徑，按測量路徑控制機器人自動完成三維測量，得到測量點位表面的三維點云數據
測量完成后：自動將數據導入數據分析軟件進行零件的自動尺寸提取與誤差分析，并生成定制化檢測報告，并根據檢測項目是否有測量數據判斷是否有缺漏情況。
五、 方案優勢
1、可提供高精度測量結果；
2、不需要直接接觸車底架即可完成測量，減少磨損和損壞的風險；
3、可一次性完成整個車底架的掃描并進行整體分析，過程全自動化，進一步提高效率和準確性。
