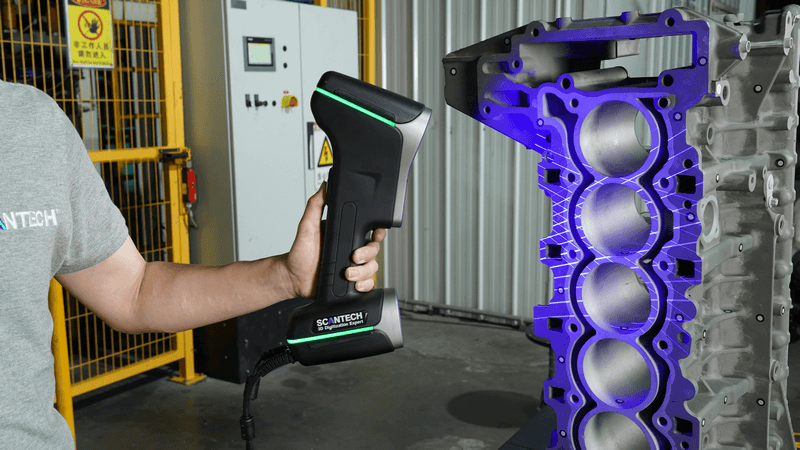

三維掃描儀的作用可以簡單地解釋為利用工業級圖像傳感器（CCD）來高精度、完整地采集宏觀物體表面的數據，并將這些數據傳輸?shù)接嬎銠C上?；旧?，掃描儀能夠獲取我們?nèi)庋勰軌蚯宄吹降奈恢玫臄?shù)據，并盡可能地按照1:1的比例進行采集。
在工業領域，如果我們生產或者購買到一個復雜工件，想要對這個工件進行一個全面的測量，或者希望調整改變這個工件的外形以及功能，而我們用傳統的量具無法進行全面測量，這個時候就需要用到三維掃描技術將工件完整的三維數據掃描出來，導入到軟件進行對應的檢測操作。
三維掃描的原理是：通過光學發射孔發射出激光、LED光、藍色光柵等結構光，工業CCD接收反射回來的光信號，測量時間差，根據不同光的傳播速度，可以計算出距離，這樣就可以記錄被測物體表面大量密集的點的三維坐標，將這些密集的點連接起來就形成了面。
三維掃描儀采集到的數據到底能做些什么呢？

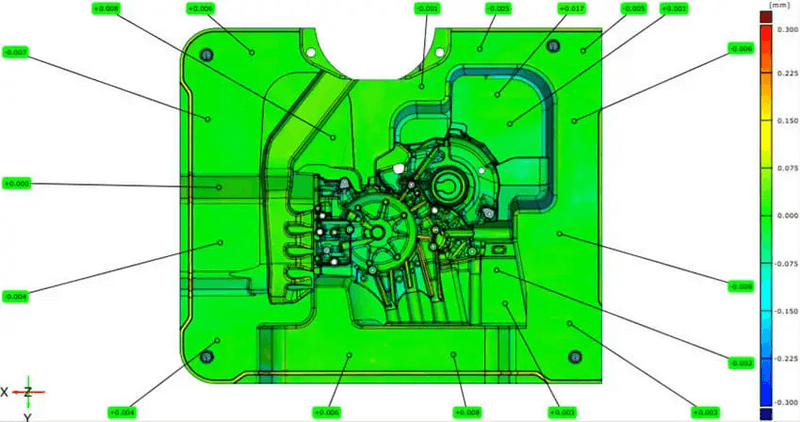

一、掃描數據與原始CAD（數模）3D比較檢測
通過對實際物體進行三維掃描，獲取其表面的三維數據后，可以將這些掃描數據與原始的CAD數模進行擬合和對比，從而驗證工件在各個位置的偏差。這個技術對于質量檢測非常有用，可以用來驗證外委件、自行生產的工件、模具、夾具、檢具等是否符合預定的標準和規格。

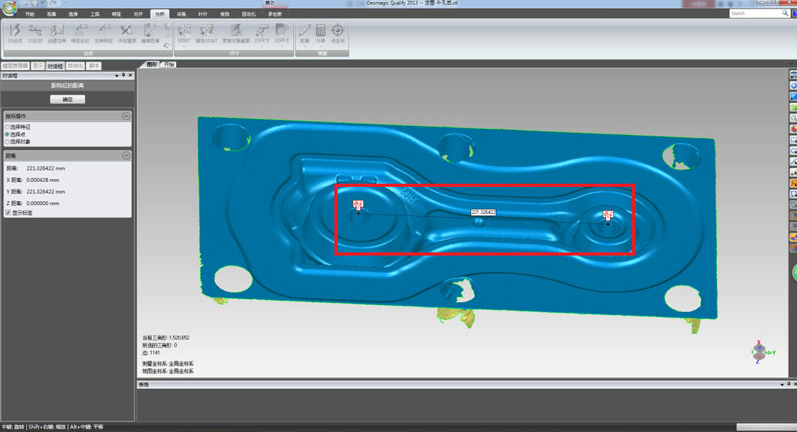

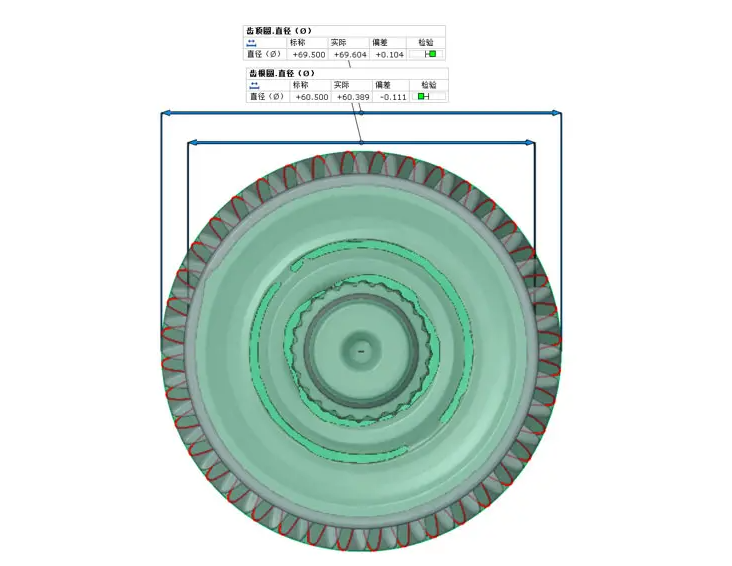

二、2D尺寸檢測
通過對實際物體進行三維掃描，獲取其表面的三維數據后，可以將這些數據導入專門的檢測軟件中。在檢測軟件中，您可以建立適當?shù)淖鴺讼?，并定義物體的特征點和特征面，以進行2D和3D尺寸的測量和標注。
三、形位公差分析
將掃描數據和原始CAD模型同時導入檢測軟件，對其進行形位公差標注分析。

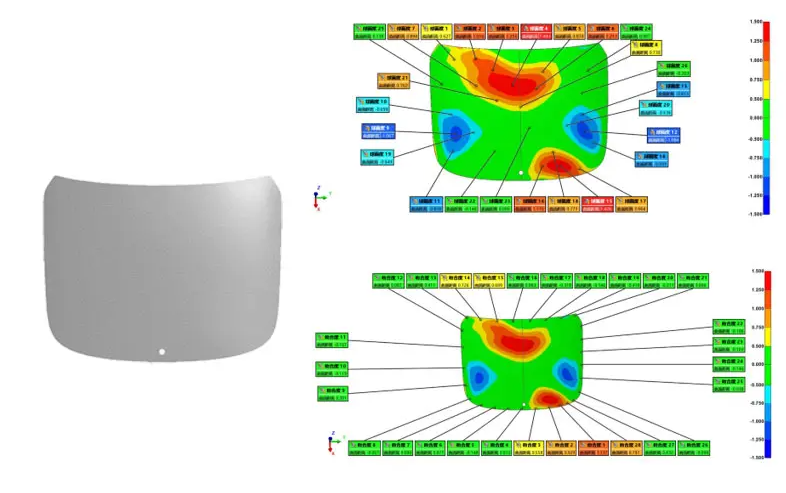

四、壁厚評估（針對薄壁件）
將物料正反兩面進行一次性掃描，導入檢測軟件，直接進行壁厚評估，可實時獲取每個位置的厚度值。
五、逆向工程和正向設計
逆向工程：您可以對競爭產品進行逆向工程，獲取其幾何形狀、尺寸、結構等信息，并將其轉化為數字化的CAD模型。這種方法可以幫助您理解競爭產品的設計和工程特點，甚至可以用于分析其性能和功能。
正向設計： 一旦擁有逆向工程得到的數字化CAD模型，便可以進行正向設計開發。這可能包括添加新的功能、改進現有的設計、進行造型美學優化以及人機工程學設計等。在這個階段，您可以根據市場需求、用戶反饋和創新想法來對產品進行改進和創新，從而使您的產品更具競爭力。
這5種應用在汽車、航空航天、船舶、機械制造、模具制造等行業都有非常多的案例。
