蝸桿與齒輪在機械傳動中的應用

機械傳動主要是指利用機械方式傳遞動力和運動的傳動，在機械工程中應用非常廣泛。

齒輪傳動是應用最多的一種傳動形式。當一個齒輪具有一個或幾個螺旋齒，并且與渦輪（類似于螺旋齒輪）嚙合而組成交錯軸傳動時，這種傳動稱為蝸桿傳動。

蝸桿傳動廣泛應用于機械及其相關的行業中，如用于汽車驅動橋傳動；機床、汽車、拖拉機及其他機械中軸線相交的傳動；用于軋鋼機械、礦山機械、起重運輸機械等。

齒輪是傳動系統關鍵的部件，它的形狀復雜、尺寸要求高、加工難度大，制造和安裝的精度要求較高，其品質直接影響到傳動系統的性能。

齒輪廠商需對生產的蝸桿與齒輪做檢測，掌控實際產品和設計圖的尺寸偏差，以便改良加工工藝，滿足零部件在性能、可靠性和使用壽命上的要求。

齒輪與蝸桿檢測難題

齒輪檢測需要測量的尺寸較多。若使用卡規、三坐標等傳統檢測方式，去測量齒輪與蝸桿，耗時耗力，過程十分繁瑣，且難以獲取齒輪與蝸桿全面的數據，無法進行全方位的檢測。

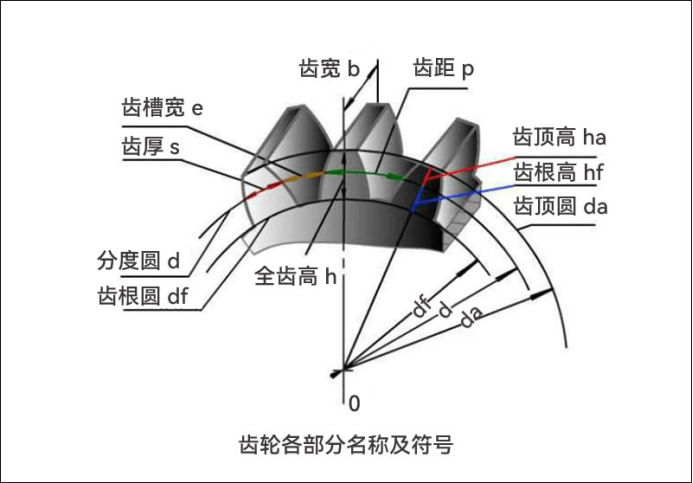

齒輪與蝸桿的輪廓復雜，螺旋角、齒寬、齒厚等尺寸，使用傳統的接觸式測量方法，難以進行快速且準確的測量。

4步學會齒輪、蝸桿3D掃描檢測

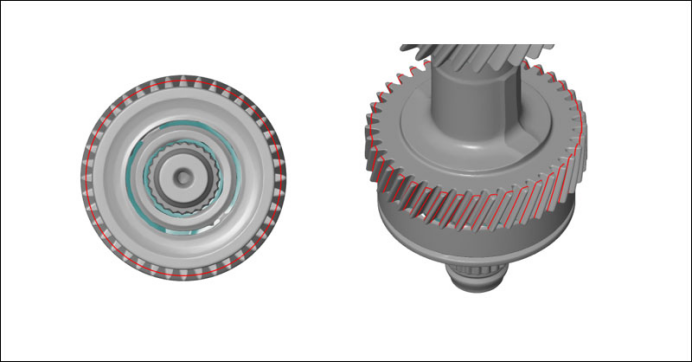

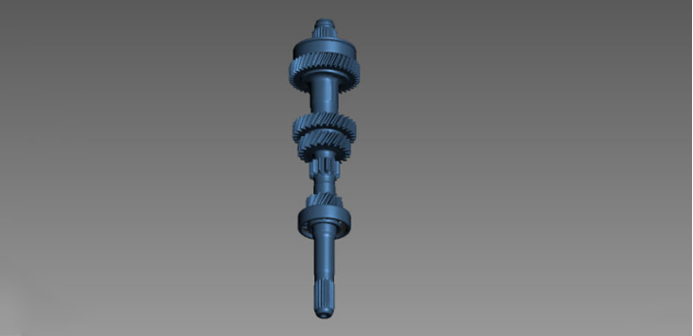

①首先使用思看科技手持式3D掃描儀對齒輪、蝸桿進行三維掃描，高效獲取其精準、完整的三維數據，并生成三維模型。

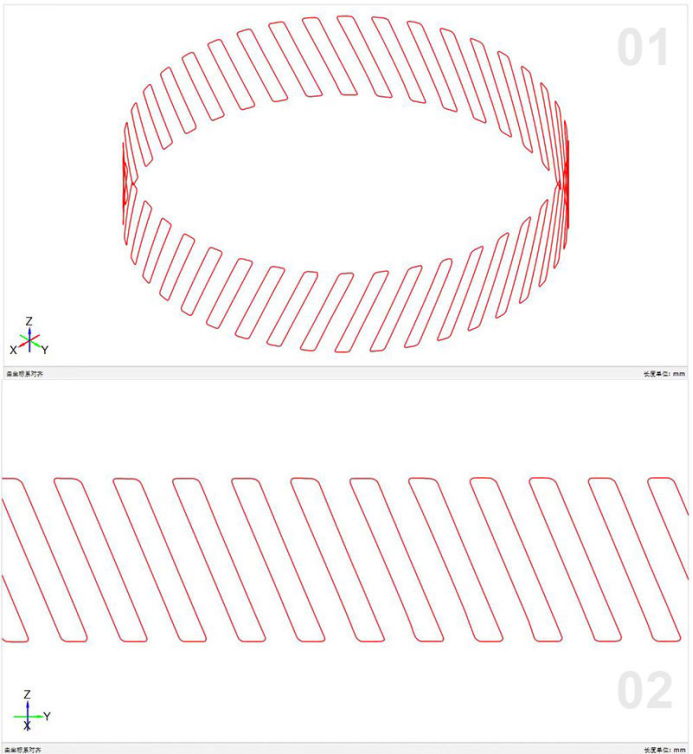

②在軟件中，在分度圓位置截出齒輪截面。

③在軟件中，將齒輪截面在平面上展開。

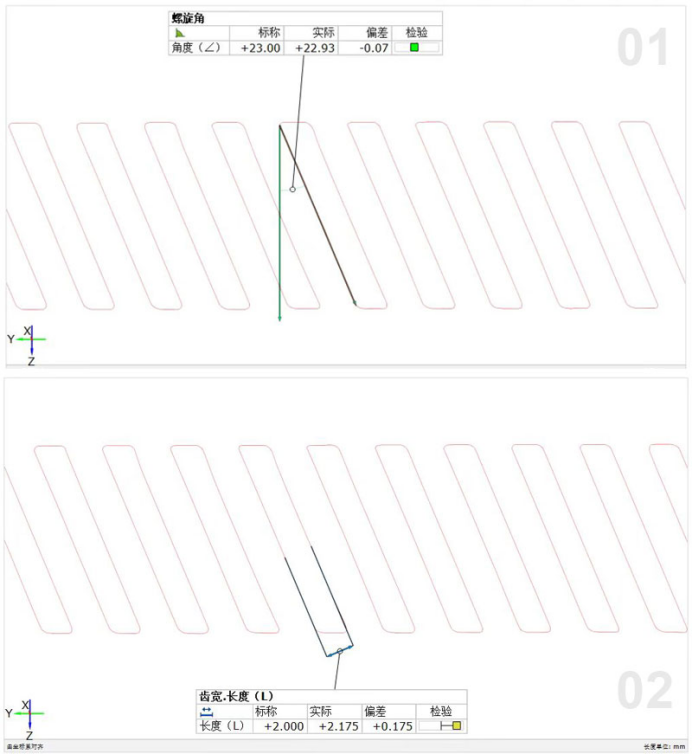

④ 在檢測軟件中，準確、快速地測量出齒輪的螺旋角與齒寬。

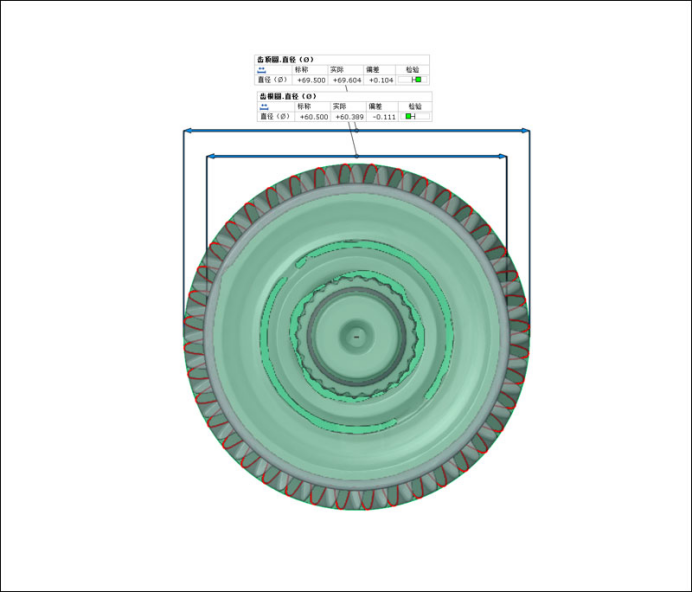

同理，亦可通過3D掃描，直觀準確地測量齒頂圓與齒根圓。
