曲面加工是機械加工中的重要組成部分，也是復雜的項目之一，因曲面構件的加工、裝配精度往往決定了裝備最終的制造精度。然而，如何對曲面進行高精度測量并將結果數字化，長期以來是一個技術難題，倍受各國工業界的關注。
本期案例思看將以KSCAN在軸瓦葉片制造中的應用為例，看看我們是如何輕松攻克曲面制造相關的檢測難題。
背景background
某軸瓦制造優先域客戶，尋求快速高效的葉片曲面三維檢測解決方案，目的是檢測葉片的曲面加工是否合格。
客戶之前的掃描方式，不僅流程復雜，需要噴顯象劑進行表面處理，而且掃描速度慢，需要半天時間才能完成掃描；而采用KSCAN復合式三維掃描儀后，不僅無需噴粉、無懼反光，即使在戶外陽光下也能出色完成掃描；并且掃描效率大幅提升，全流程僅花費30分鐘。
掃描難點
· 精度要求高，葉片3mX3m，掃描精度要求0.2mm；
· 全尺寸掃描，需要對葉片全方位掃描；
· 效率要求高，30min內完成掃描檢測比對。
思看三維解決方案
采用KSCAN復合式三維掃描儀完成此次檢測，并配合專業分析軟件出具測量報告。
1.攝影測量和掃描（20min）

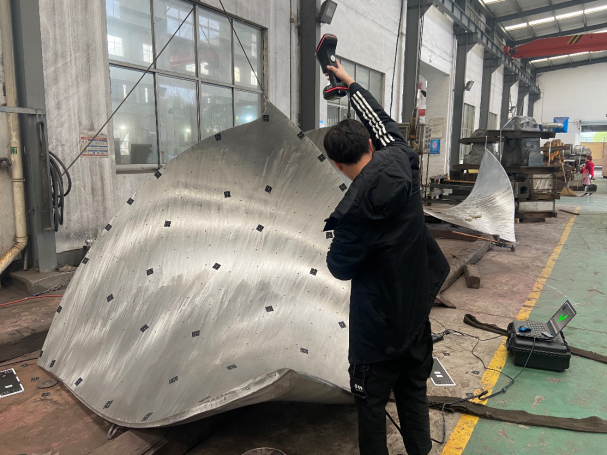

使用KSCAN的攝影測量功能捕捉葉片各角度定位點
亮點：KSCAN全球首創內置攝影測量專利技術，單機體積精度與同類產品相比從0.060mm/m提升至0.035mm/m，且無需借助其它設備就能最大限度滿足高精度測量需求，真正做到一機多用。

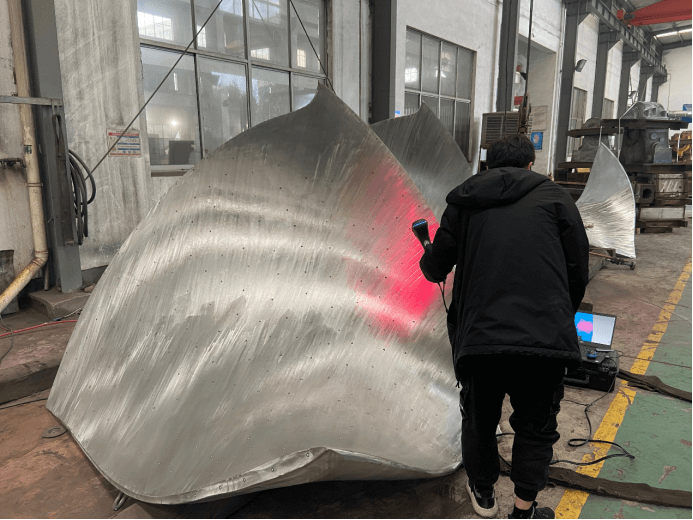

使用KSCAN的三維激光掃描功能掃描葉片
亮點：KSCAN全球首創紅藍雙色激光技術，與目前行業內其他便攜式激光掃描儀相比，不僅最小分辨率從0.050mm提升到0.010mm，精度提升至0.020mm，掃描速率更是高達650,000次測量/秒，掃描全程僅耗費10分鐘左右。
2.數據分析（10min）

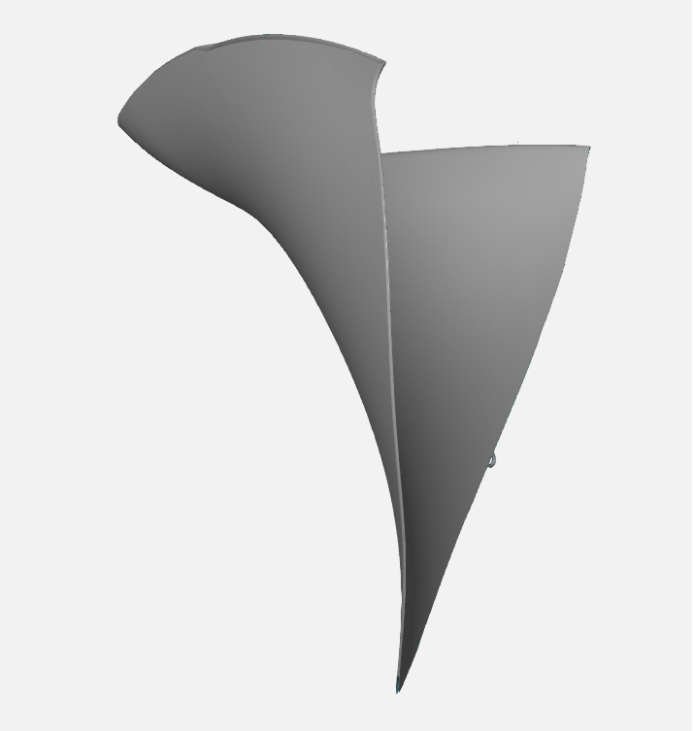

獲取葉片曲面完整三維點云數據

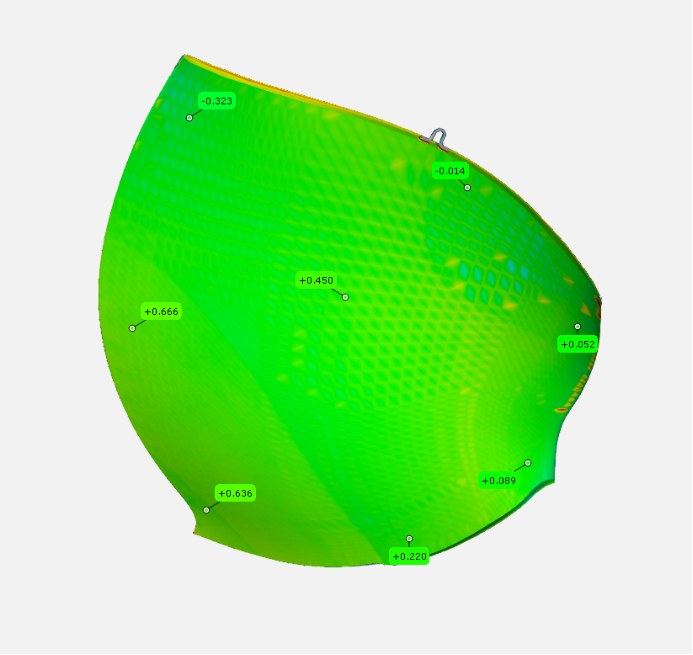

軟件快速比對點云數據和數模數據，獲取檢測比對數據生成報告
亮點：根據軟件出具的檢測報告，用戶可直觀清晰地觀察出整個葉片的加工偏差，及時調整加工設備和工藝。
小結
思看的KSCAN復合式三維掃描儀在大型和復雜曲面工件檢測上均有非常出色的表現，已成為眾多企業的質量控制利器。其超高的精度在保證產品質量的基礎上，亦能驅使產品質量不斷提高；的復合三維掃描性能則幫助企業大幅節省時間、金錢、人力成本，提升整體生產效益。
