3D掃描技術改變世界
汽車的引擎蓋在生產出來后往往因?yàn)楹附雍土慵恼`差難以裝配，檢測便成了生產和安裝兩個環節之間的重要步驟。縮短檢測時間提高檢測效率一直是汽車制造商所追求的事，但是引擎蓋表面積大，三坐標會花費很多時間；焊接過程又存在一些死角和復雜區域，卡尺測量難以捕捉到這些細節。提高檢測效率難以在傳統設備上實現，汽車制造商正尋求一種速度快精度高掃描全面的三維檢測設備進行3D掃描檢測。
問答時間
Q:本次3D掃描的對象是什么？
A:汽車引擎蓋，它有保護發動機、電路、油路、剎車系統等作用，作為汽車整體外觀的重要組成部分，具有不可或缺的作用。
Q:為什么要對汽車引擎蓋進行3D掃描？
A:汽車主機廠需要對汽車的引擎蓋進行三維檢測，以確定工件在經制造、焊接、組裝等過程后與其原始設計是否存在偏差，偏差為多少，是否在公差允許范圍內。同時也要對工件的孔位，安裝扣件等部位進行準確地測繪，以確定是否滿足裝配使用的要求。
Q:汽車引擎蓋原來的測量方式是什么？三維測量的難點在哪？
A:三坐標測量法，在對汽車前蓋的測量中，它存在一些缺陷：
1.汽車引擎蓋表面平滑，三坐標探針測量易損傷表面。
2.三坐標測頭是以逐點進出方式進行測量的，測量速度慢，工作效率低。
3.測量過程中需要特殊夾具固定，會耗費額外的測量費用。
SHOW TIME
思看客戶：某汽車主機廠
掃描對象：汽車引擎蓋
掃描設備：HSCAN771手持式三維掃描儀
應用：質量檢測
汽車廠需要對汽車的引擎蓋自由曲面、孔位、安裝扣件等部位進行準確地三維檢測，保證生產的產品能滿足裝配要求。
HSCAN系列手持式三維掃描儀在以下兩個方面滿足客戶需求：
1. 對死角深孔部位也能輕松進行精準三維測量；
2. 非接觸式無損檢測，掃描速度快，測量方式靈活；
3. 高反光表面的汽車覆蓋件掃描無需做噴粉處理。
思看科技人員根據客戶需求，直接使用HSCAN系列手持式三維掃描儀獲取定位點和三維數據，無需噴粉，掃描操作方便靈活死角小，掃描速度快。針對細節較多較復雜的區域，可以通過調整ScanViewer中的點間距參數可以實時調整掃描細節度，保證掃描效率和掃描細節的平衡。通過比對原始3D圖紙，精準快速獲取偏差注釋圖，數據保存直觀方便。
-掃描對象-

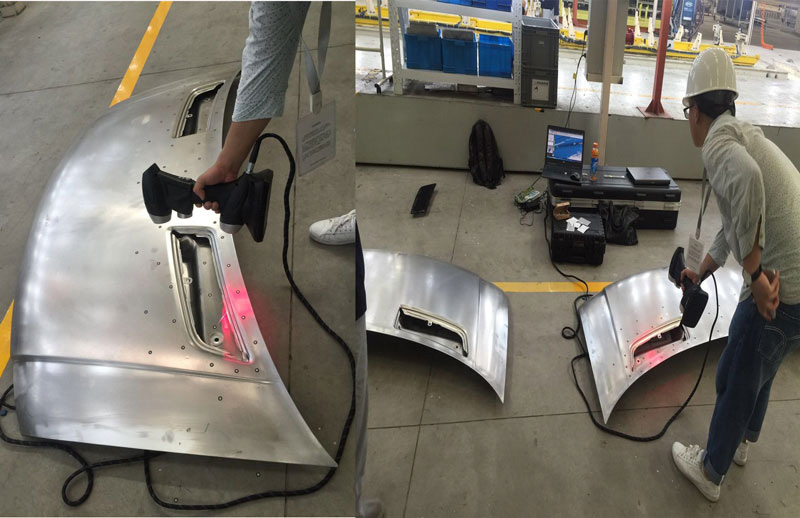

▲掃描對象：汽車引擎蓋
-所需產品及型號-

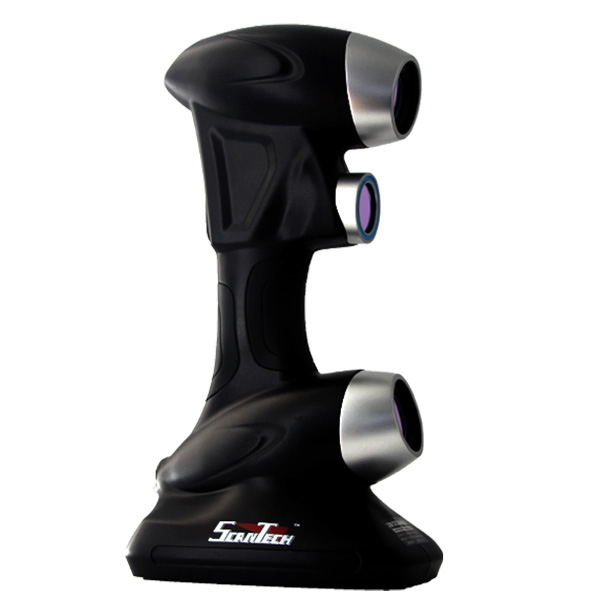

▲HSCAN771 三維掃描儀

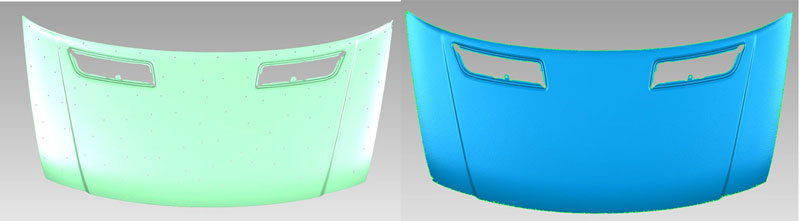

▲三維點云數據和STL

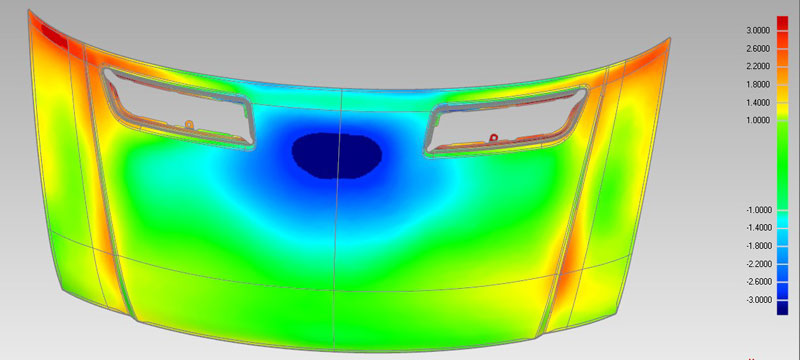

▲三維數據對比結果
▌三維掃描工作時間
貼標記點用時3分鐘
掃描時間3分鐘
共計6分鐘
▼
通過HSCAN手持式三維掃描儀精確完整地獲取了3D偏差注釋圖，僅僅6分鐘的三維掃描讓傳統三維檢測方式難以望其項背。HSCAN771手持式三維掃描儀因精度高、掃描快、操作便攜等特點大大提高了汽車制造過程中三維檢測效率，也為汽車制造商的產品出廠質量檢測提供了專業的技術方案，在產品品質和生產效率上為汽車生產制造商帶來前所未有的市場競爭力。
