3D掃描技術改變世界
在日常生活中，家居設計裝璜往往成為很多人的難題，越來越多的人開始選擇把設計和裝修工作交給專門的家居裝潢公司處理。本次客戶是一家專門為家裝樓梯做定制的公司，在工作中需要精準的三維數據支持，傳統的手工測量已無法保障高效率高精度的工作要求，客戶需要一種新型的三維測量方式獲取高精度3D數據以提高工作效率。
Q:此次三維掃描對象是什么？
A:家用樓梯，有轉彎死角，無扶手，且舉架較高。
Q:樓梯為什么要進行三維掃描，目的是什么？
A:需要通過對樓梯進行三維掃描，得到整體三維數據，進行樓梯轉角和扶手的設計。
Q:樓梯原來的測量方式是什么？它的缺點在哪？
A:手工測量，這種方式存在的問題較多：
1.樓梯及拐角空間都十分狹窄，手工用尺測量極易產生誤差，精準度不夠；
2.樓梯層數較多，測量范圍較大，手動測量費時費力，效率較低；
3.樓梯舉架較高，沒有扶手，測量過程中存在一定安全風險；
4.手工測量僅能得到相關數據，無法建模，不利于后續改進再設計。
SHOW TIME
思看客戶：樓梯定制公司
掃描對象：定制樓梯
掃描設備：HSCAN331三維掃描儀
行業：家居家裝行業
應用：逆向設計
客戶在日常工作中，樓梯的設計、生產，以及后續的操作中都離不開數據測量。拍照式掃描儀需要固定拍照，操作十分不便，無法測量到樓梯死角及轉角位置，而目前普遍應用的手工測量方式較為繁瑣，誤差較大且效率太低，二者都不能輕松得到樓梯的弧度三維數據。
HSCAN系列手持式三維掃描儀在以下三個方面滿足客戶需求：
1. 死角轉角區三維數據的高精度獲取能力；
2. 尺寸小巧輕便，整體重量不足1kg，可隨時變化角度進行快速掃描；
3.掃描數據實時呈現，快速建模，真正實現“所見即所得”。
思看科技人員根據客戶需要樓梯整體三維數據來設計轉角及扶手的要求，結合本次掃描的樓梯尺寸較大，且有一定高度等特點，決定采用多次掃描再拼接的解決方案。在進行三維掃描后將得到的點云數據和標記點數據輸入處理軟件中，把多組數據拼接成一組數據，進行適度簡化，最后從UG中導出數模即可。
-掃描對象-

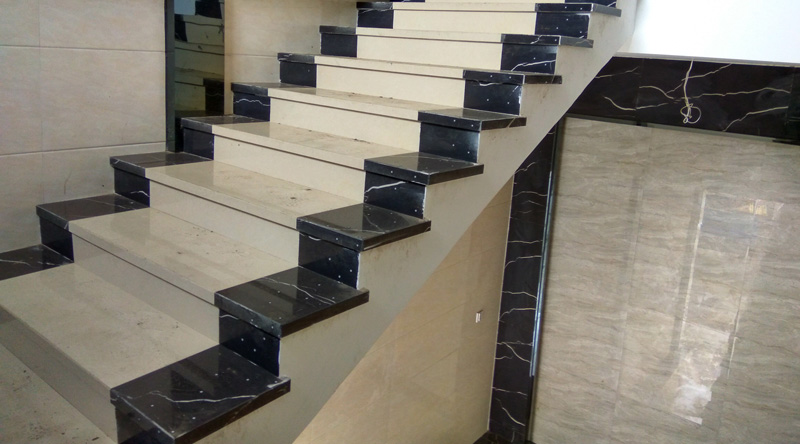

▲掃描對象
-所需產品及型號-

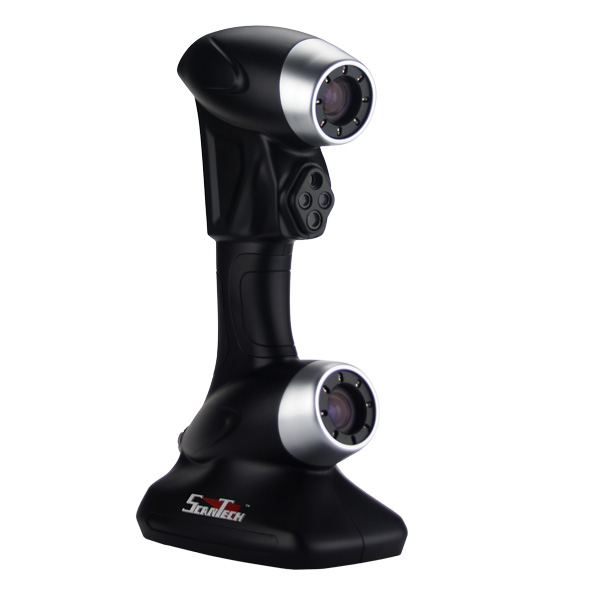

▲HSCAN331三維掃描儀

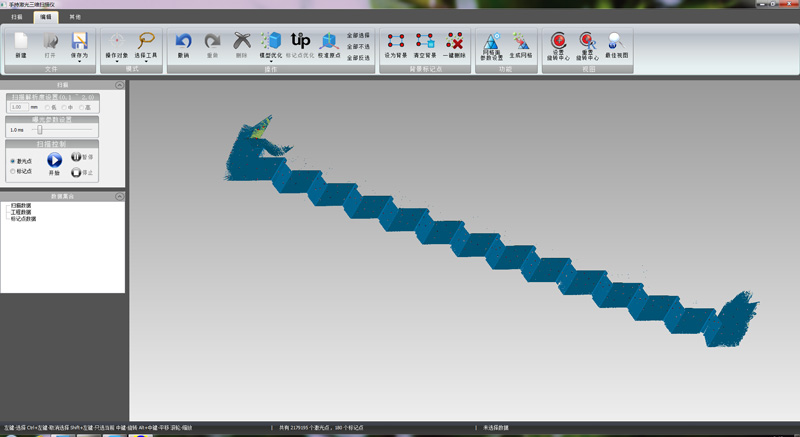

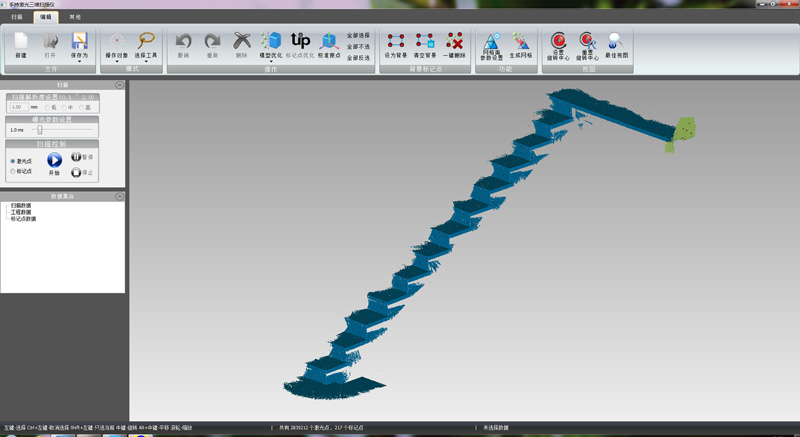

▲掃描數據

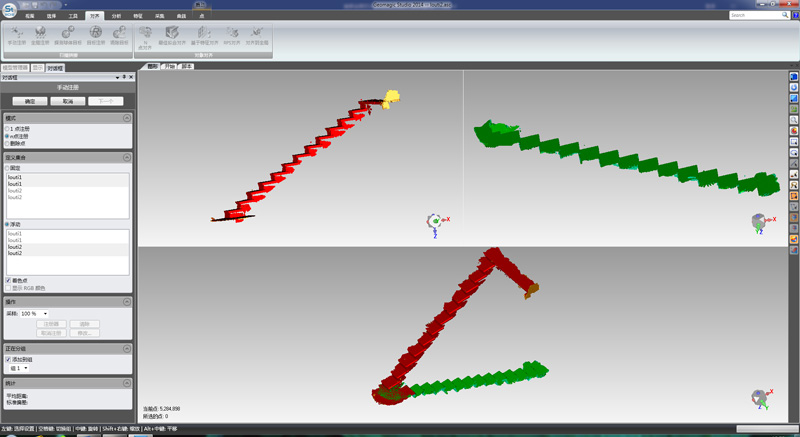

▲點云數據拼接

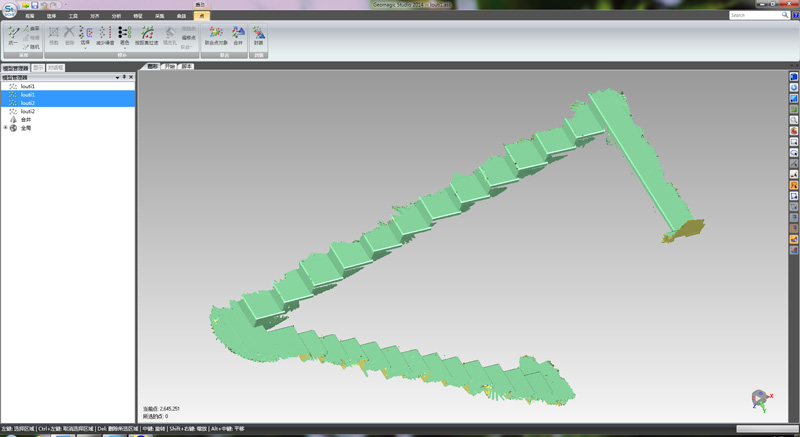

▲點云數據拼接結果

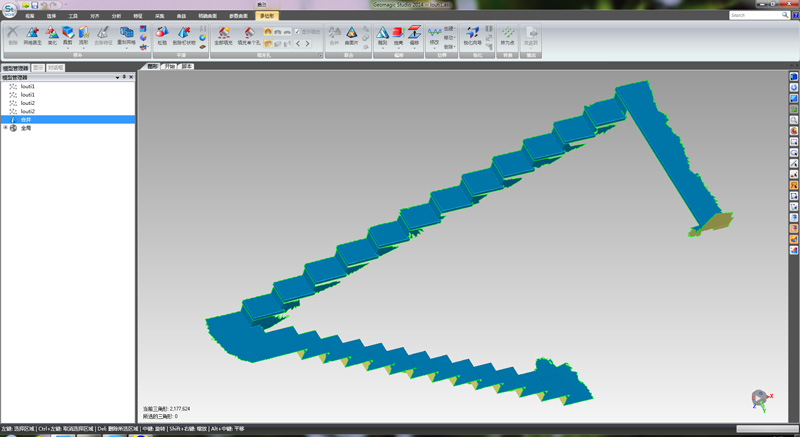

▲STL數據
▼
通過手持式三維掃描儀HSCAN得到樓梯的弧度以及尺寸數據后，繪制成三維數模，可以直觀的了解樓梯各個不同位置的全面尺寸，并在這一基礎上設計樓梯扶手。包括設計扶手的走向，扶手雕花的造型設計等工作。避免了因為對實際情況不了解而造成的成品扶手尺寸不合，需要修改再設計等一系列的問題，減少了不必要的損耗，大大縮減了客戶設計生產樓梯扶手的周期，全面提高了生產效率。
