一、客戶需求描述

客戶對精度和細節度都最重視，要求展示細節度精掃；將指定工件的掃描數據與拍照式掃描的同一工件的數據進行比對，觀察其整體偏差以及使用標準球規進行精度檢測。

二、思看解決方案

1.解決方案

鑄件：預掃描鑄件表面標記點，使用標記點優化功能，然后掃描得出鑄件的外形三維數據，并將數據在HScan軟件中直接網格化，保存出點云和三角面片兩種數據，將數據交給客戶使用檢測軟件分析，觀察偏差情況；

球規：正常掃描球規的外形數據，將點云文件使用處理軟件對齊測量球心距，與客戶標準值進行最。

2.所需儀器及型號

手持式三維雙色激光掃描儀PRINCE335

3.掃描儀工作時間

a、掃描鑄件用時

? 貼標記點用時5分鐘

? 掃描用時8分鐘（解析度設置0.8）

b、掃描球規用時

? 貼標記點用時1分鐘

? 掃描用時1分鐘（解析度設置1.0）

三、掃描數據及分析

a、細節度演示

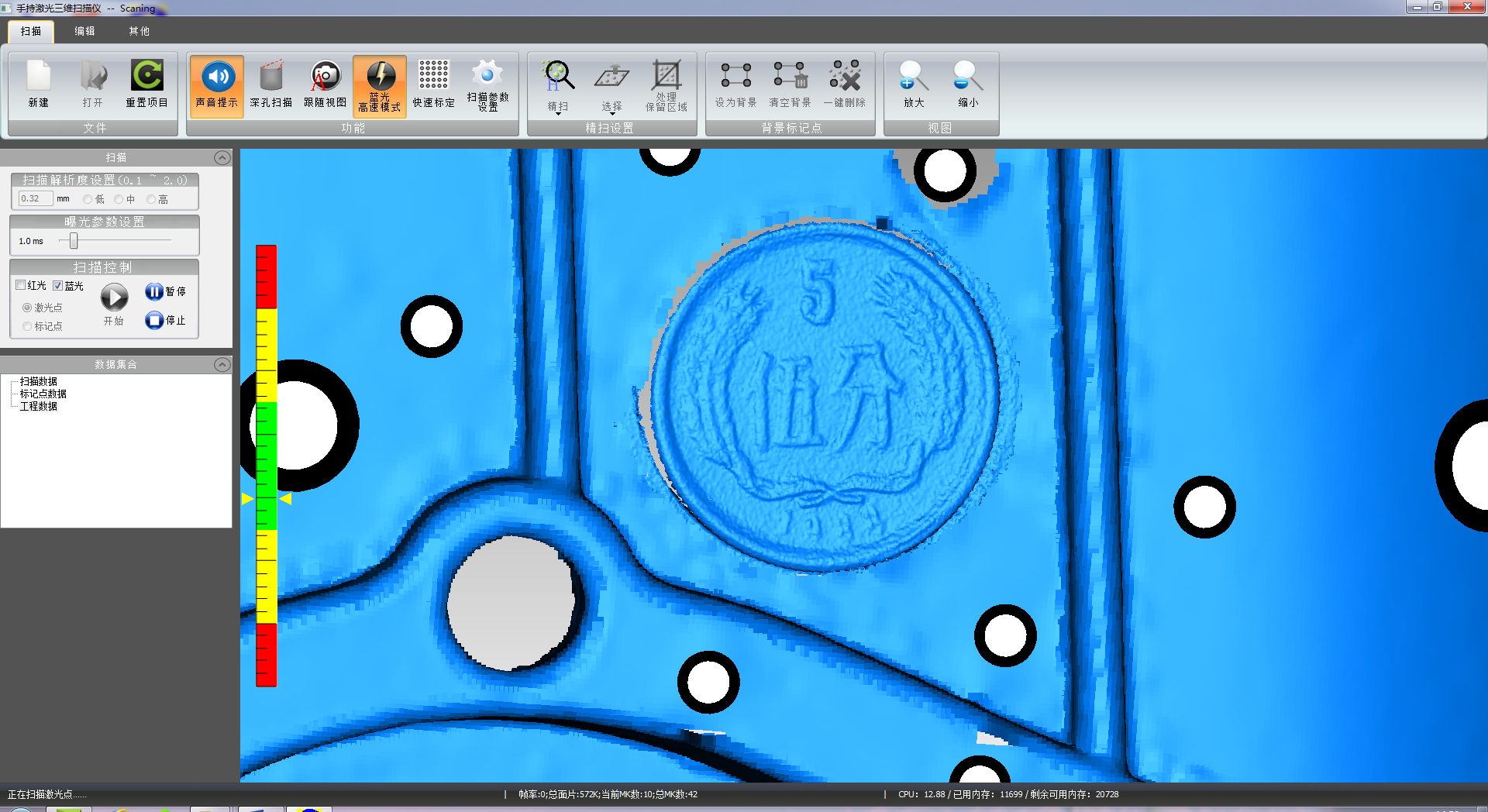

點云數據

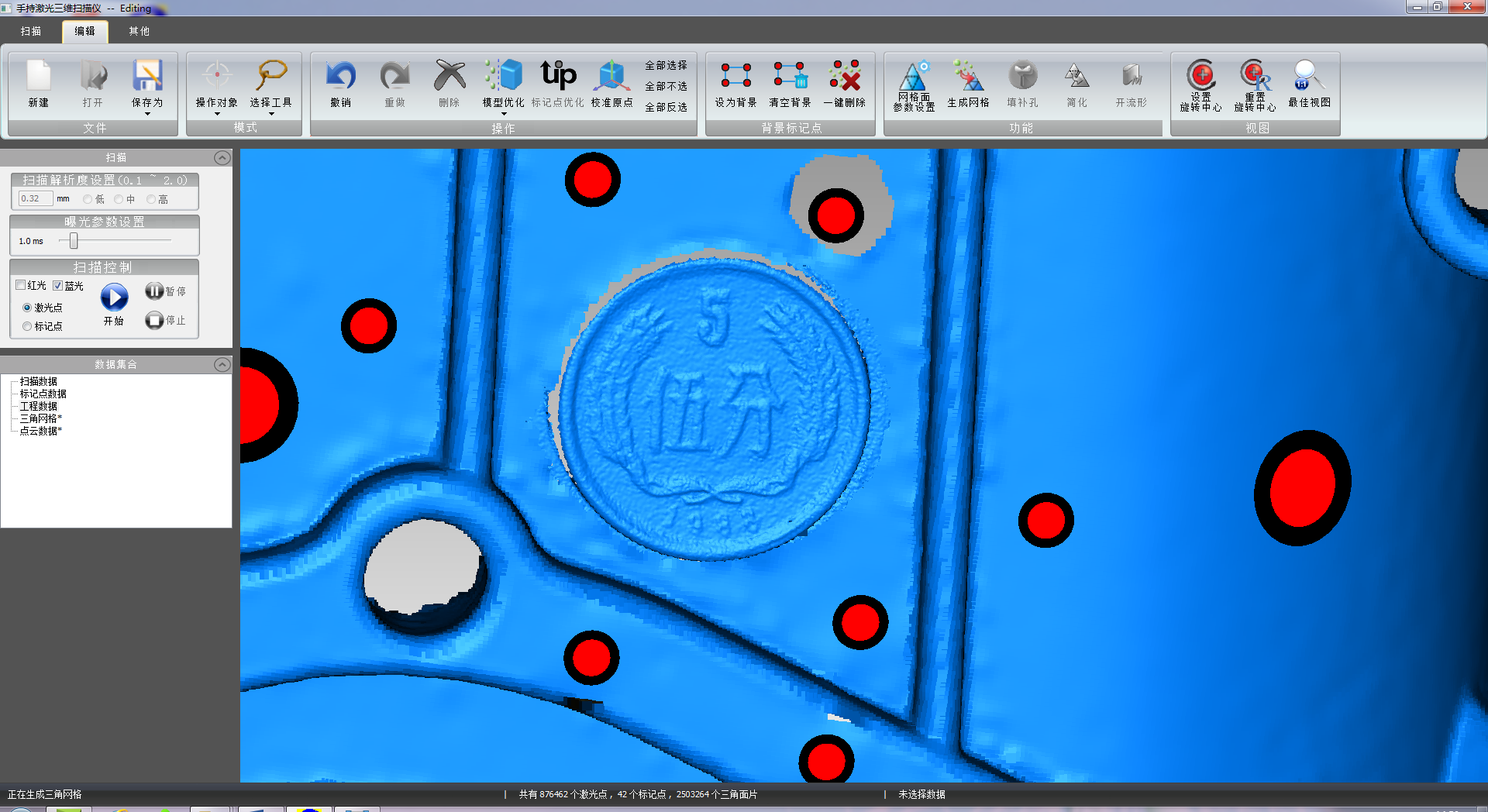

STL數據

b、鑄件

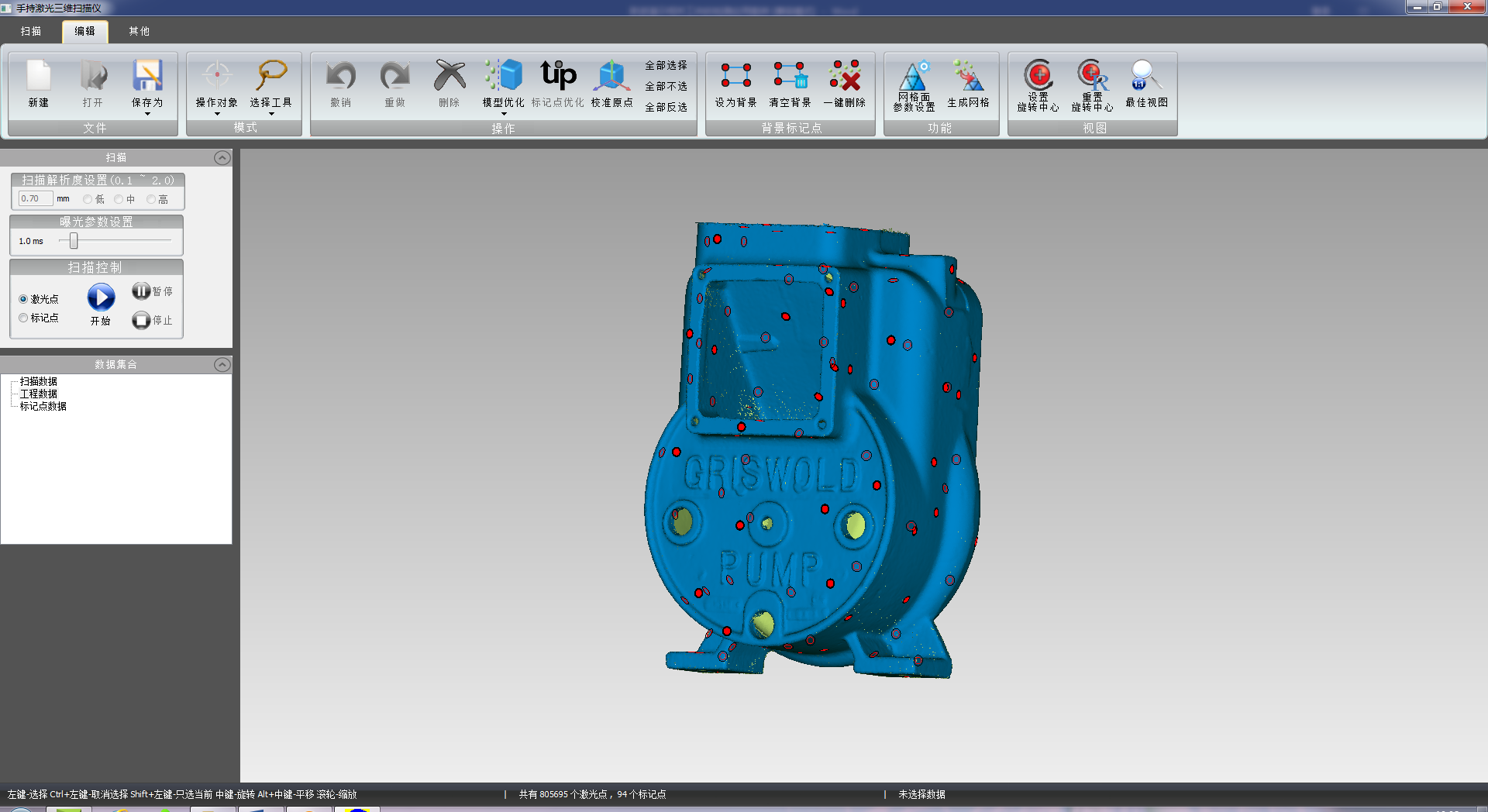

掃描數據（HScan軟件）：

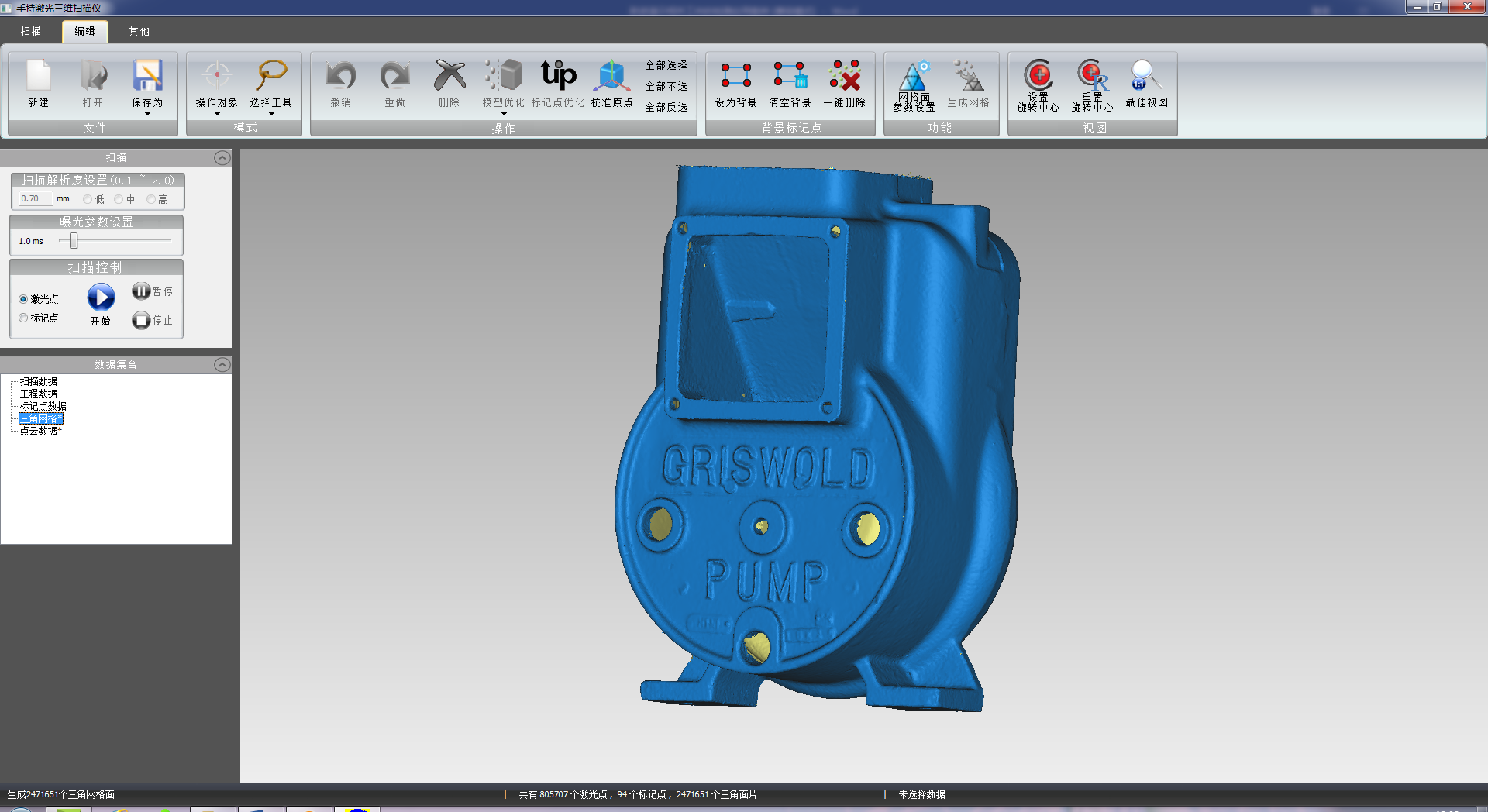

掃描數據                                                 STL數據

比對結果：

客戶反饋偏差結果在可接受范圍之內。

c、球規

掃描數據（后處理軟件）：

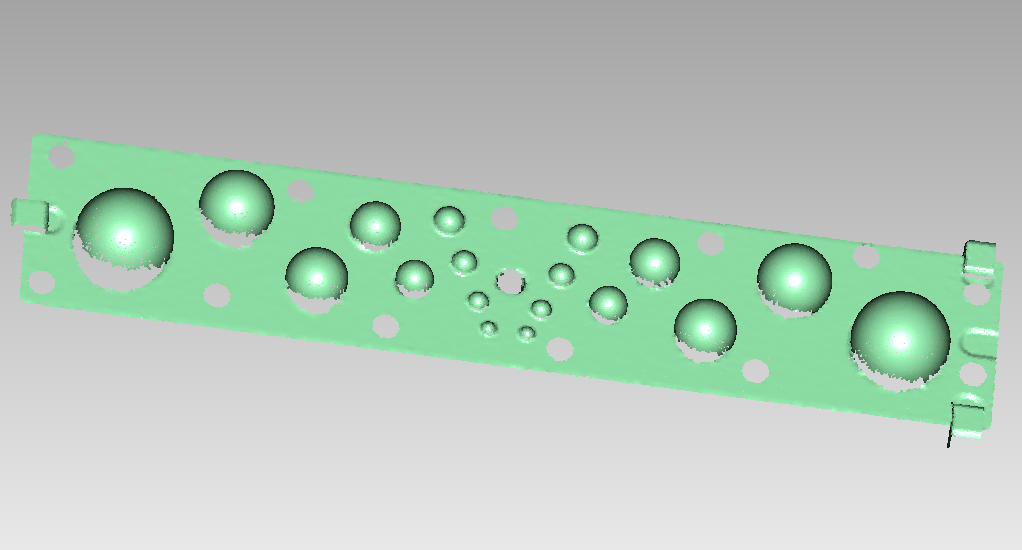

點云數據

處理結果：

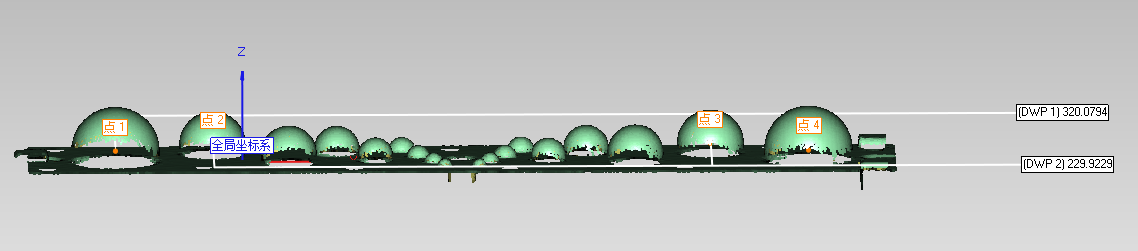

處理及測量結果

數據分析：

測得的兩組數值分別為320.0794和229.9229，理論標準值分別為320.04和229.91的。經檢驗，數據偏差在可接受范圍內，精度良好。

四、小結

手持式雙色激光三維掃描儀PRINCE系列，在繼承之前的HScan系列精度的前提下，在細節度上大大的提高，更加方便高效地為客戶解決了具有細節度、精度雙方面要求的工件的掃描問題。
