摘要：HSCAN三維掃描儀三線交叉激光掃描幫助工業沖壓件行業快速精準獲取沖壓件的三維數據模型，大大降低沖壓件行業的產品質量控制的檢測時間和人工成本，大幅度提高沖壓件的三維檢測效率和精度，解決了傳統三維檢測難以解決的難題，可廣泛應用于三維檢測、逆向設計造型等優先域，用三維掃描技術實現沖壓件行業逆天變革。以下就是思看沖壓件行業客戶的3D掃描應用案例。
沖壓件是經過沖壓、焊接工藝處理生產出來的產品，會出現較大的形變及偏差，不合格產品會對后續安裝工作產生影響。傳統工藝使用接觸式三坐標測量設備對生產零件進行檢測，存在速度慢、零件必須固定且必須制作專門夾具、使用環境要必須保持恒溫等問題。
那么，現在高效方便的檢測方案是什么？當然非三維激光掃描莫屬！
HSCAN手持式三維掃描儀是制造業強大的技術支持，為工業三維檢測、產品質量控制帶來方便高效精確的解決方案，突破傳統解決方式，大幅度提升生產效率。接下來，讓我們一起看看手持式3D掃描儀是怎么為沖壓件三維檢測帶來新思路~
客戶掃描的沖壓件在過去的檢測方式有兩種：
1、三坐標檢測
拿到實驗室用三坐標檢測這種方法操作繁瑣，速度慢，且對周圍檢測環境要求苛刻。
2、拍照式三維掃描儀檢測
用拍照式三維掃描儀掃描鈑金件三維數據，通過軟件進行檢測。這種檢測方法每次掃描前必須對工件噴上白色的顯像劑，這會帶來二次誤差，且便攜性跟操作性上效率都不高。
因此，該客戶急需一種操作簡單、快速，且周圍環境對檢測結果影響不大，可以隨時隨地對沖壓件進行三維檢測的方式。
思看首先通過非接接觸式手持式三維激光掃描儀，對被測件進行整體的掃描，獲取工件表面三維數據；然后，將獲得的數據與工件設計模型進行匹配分析，制作產品檢測報告；最后，根據設計要求和加工工藝規范，結合檢測報告，判斷合格與否。
step1.快速貼上定位標記點，無需做噴粉等預處理；
step2.手持式三維掃描儀HSCAN331掃描沖壓件，快速準確地獲取沖壓件精確的三維數據；
step3.將沖壓件的三維數據與工件設計模型進行匹配分析，制作產品檢測報告；
step4.根據設計要求和加工工藝規范，結合檢測報告，判斷合格與否，從而對產品進行嚴格品控。

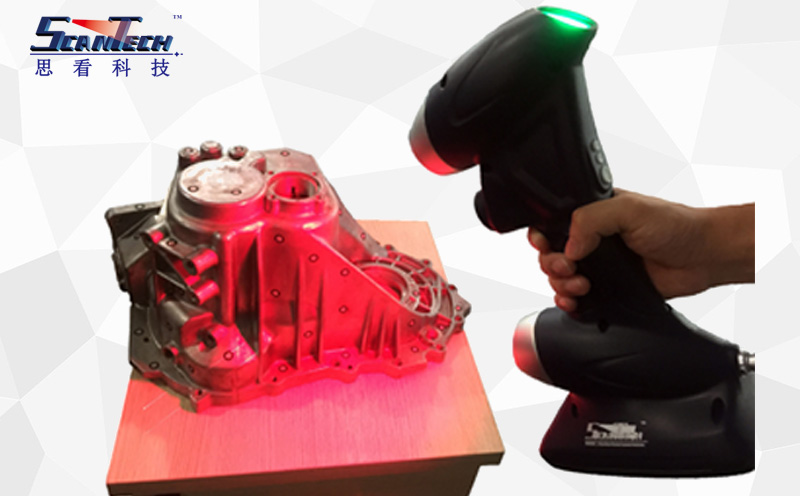

▲HSCAN331手持式三維掃描儀
思看處理過程

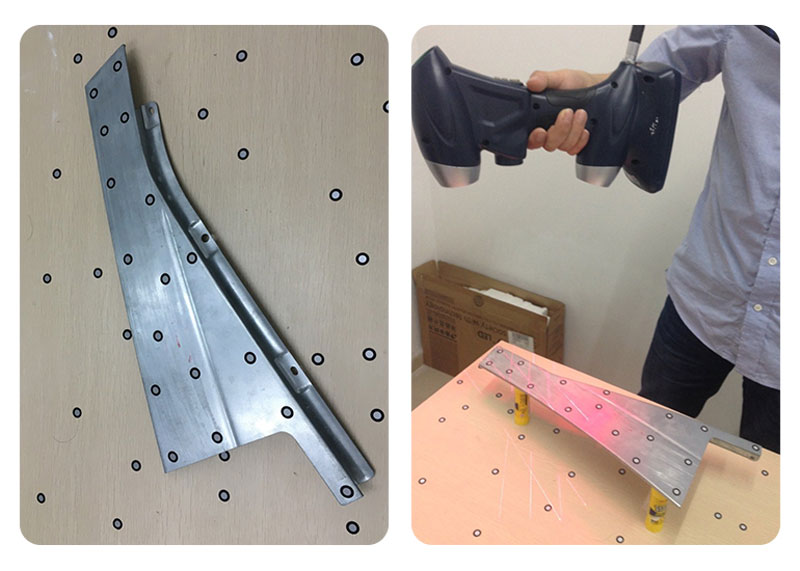

▲貼標記點與現場掃描

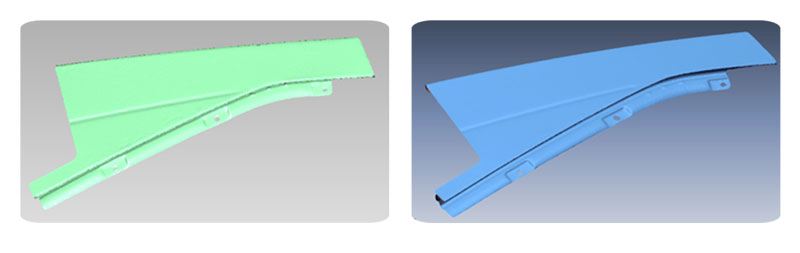

▲三維點云和STL數據

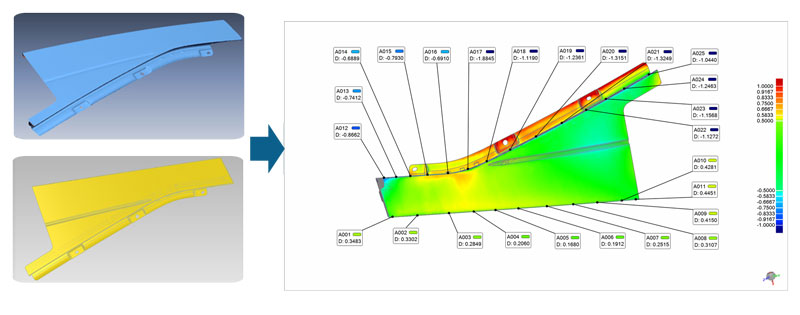

▲比對獲取偏差色譜圖
將掃描數據與CAD模型進行最，進行數模比對，獲得偏差色譜圖及具體偏差數值

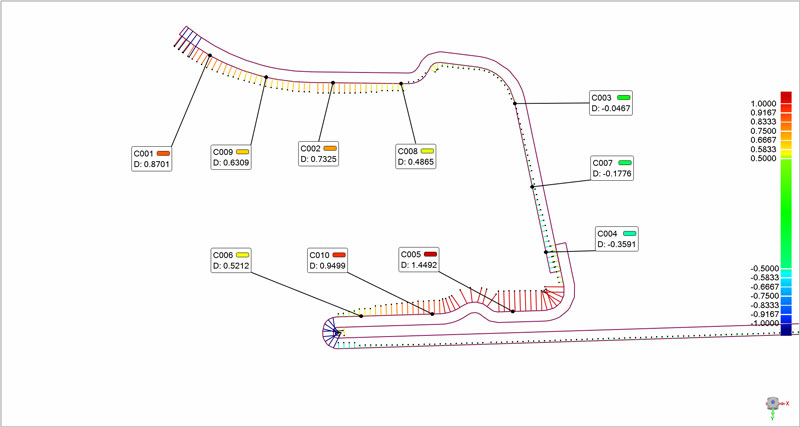

▲二維截面比對結果
貼標記點用時2分鐘
掃描時間5分鐘
數據后處理及生產檢測比對報告用時5分鐘
共計12分鐘
思看科技的HSCAN系列手持式三維掃描儀對于形狀復雜、裝配要求較高的沖壓件有著無可比擬的優勢：
1.手持式激光掃描儀對環境適應性較強，不需要遮光，應用場景廣泛；
2.對被測表面無特殊要求，不需任何處理就能掃描諸如鍍鉻、鏡面、黑色吸光表面，真正做到“指哪掃哪”；
3.貼點非接觸式掃描，對被測工件大小沒有限制
4.手持式三維掃描，工件無需固定，無需專門設計檢測夾具，可以做到隨到隨檢；使用便利，操作簡便，掃描快速準確高效。
5.三線交叉激光掃描為線掃描，而非單點測量，整體測量速度會有質的提升。
客戶通過使用思看的三維掃描儀，不僅大大縮短了檢測周期，還減少了檢測費用，幫助沖壓件邁進智能制造一大步！
