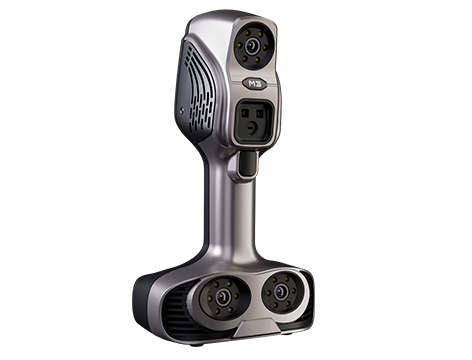

iReal M3手持式彩色三維掃描儀，是思看科技精心升級打造的一款專業級三維掃描儀，通過紅外雙激光復合模式，可滿足人或物品，室內或戶外等多場景的3D數據獲取需求，實現一機多用，滿足用戶的日常的設計需求（工業設計、 藝術設計、醫療設計、人體數字化等），為3D工程師、3D設計師、科研學者打造一款專業的3D數字化工具。
型號 | iReal M3 | ||
雙光源 | 光源種類 | 紅外平行激光 | 紅外VCSEL結構光 |
可見性 | 不可見光 | ||
光源安全性-激光 | 通過EN 60825 一類激光認證（人眼安全） | ||
光源安全性-LED補光燈 | 通過EN 62471光生物安全認證 | ||
技術性 | 7條平行激光 | 組合陣列結構光（散斑） | |
掃描特性 | 彩色掃描 | 支持 | 支持 |
快速掃描模式 | / | 特征拼接、混合拼接、紋理拼接 | |
高精度物品掃描模式 | 標記點拼接 | ||
人像掃描優化 | / | 支持無光掃描、頭發掃描、暗黑環境掃描，自動去除人體晃動疊層 | |
掃描自由度 | 基準距：400mm | ||
最佳掃描距離范圍：300-650mm | |||
超遠掃描距離（有效）：280-1000mm | |||
最大掃描幅面400mm * 240mm | 最大掃描幅面580mm * 550mm | ||
掃描物品尺寸建議 | 0.05-4m | 0.3-4m | |
戶外掃描③ | 支持 | ||
速度 | 最大掃描速率 | 最高60幀/秒 | 最高15幀/秒 |
精細度 | 點間距 | 0.1-3 mm | 0.2-3 mm |
精度 | 基礎精度① | 最高0.1mm | |
體積精度② | 最高0.25mm/m | ||
數據輸出 | 輸出格式 | *.obj, *.stl, *ply, *.asc, *.mk2, *.txt, *.epj, *.apj, *.spj, *.sk | |
是否支持3D打印 | 是 | ||
硬件 | 黑白、彩色相機像素 | 130萬像素 | |
工作溫度 | ′-10～40℃ | ||
接口方式 | USB 3.0 | ||
掃描儀主機尺寸及重量 | 尺寸：140×94×258mm；重量：856 g | ||
工作電源 | INPUT（輸入）：100-240VAC，50/60Hz | ||
OUTPUT（輸出）：24=3.75A，90W MAX | |||
合規性 | 已通過產品認證 | CE-EMC, CE-LVD, FCC, RoHS, EN 60825,EN 62471,WEEE | |
①基礎精度：在標記點拼接模式下，掃描100mm校準標準球，獲取球徑與標準值的偏差。 ②體積精度：在標記點拼接模式下，掃描1000mm校準長度標準件，獲取的球體間的球心距與標準值的偏差。 表中參數即通過以上方式測試得出。如果對精度有嚴格的一致性要求/需要更高精度的掃描儀，請選購思看科技工業級激光三維掃描儀。 ③支持在戶外采集單色三維數據；不建議在陽光直射下采集彩色三維數據；不支持陽光直射下進行標定工作； *:本公司保留對本手冊中所描述的參數及圖片進行解釋及修改的權利。 | |||

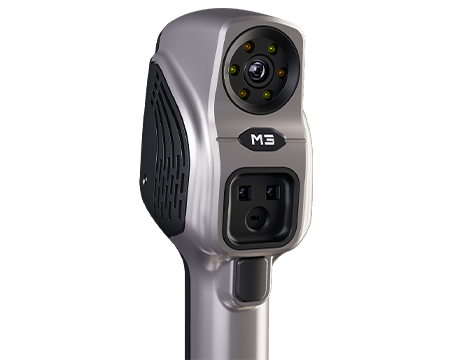

設備配備了智能單控補光燈，LED補光燈可提升彩色貼圖的亮度；紅外補光燈可增強標記點識別和黑色物品材質適應性。
得益于獨特的解碼算法，紅外VCSEL結構光算法對顏色對比度有很強的適應能力，在遇到深色、淺色出現在同一個掃描對象時，無需調節曝光，直接掃描，讓用戶使用更簡單，掃描更流暢。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
