隨著機械工業蓬勃發展，各種零部件的形狀結構和加工工藝也越來越復雜多樣，這給零部件尺寸精度提出了更高的要求。在毛坯件加工過程中，受制于加工工藝等各方面的因素，難免會產生加工誤差，從而影響零部件加工質量和生產效益。
因此必須在加工前對毛坯件進行定位找正，確保工件相對于機床和刀具處于正確的位置，從而保證實際加工的精確度。本次案例，我們通過介紹2種毛坯件的定位找正應用，展示思看科技3D掃描技術在毛坯件加工定位找正中的獨特優勢。
什么是加工定位找正？

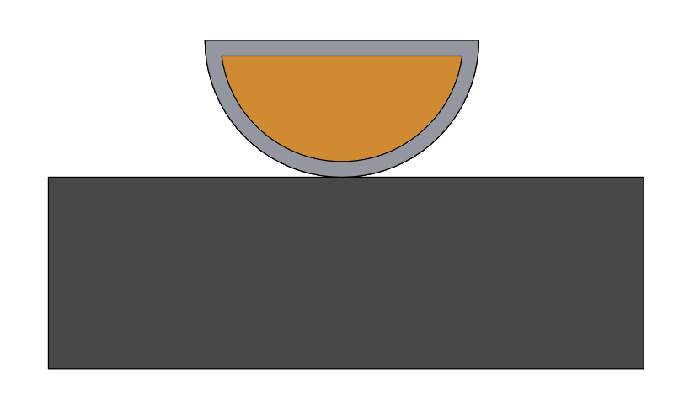

舉例說明：黑色體為機床臺面，灰色體為毛坯件，橙色體為CAD加工模型。理想狀態下，我們需要將毛坯件和CAD模型都放得很端正，如下圖：

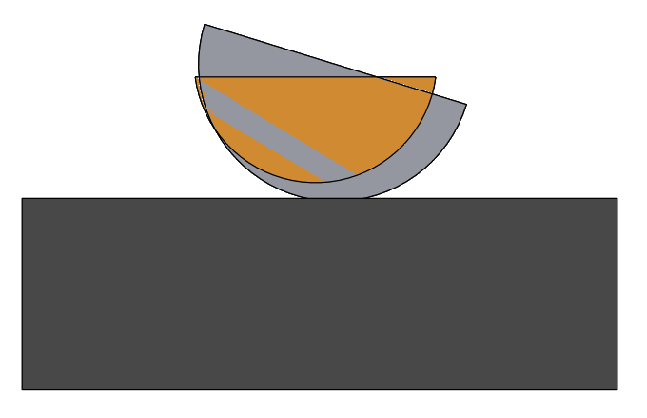

實際加工生產過程中，由于毛坯件有加工誤差且表面光潔度較差，無法保持絕對的水平，同時CAD模型未做找正調整，如果直接加工就會出現局部沒有加工余量，最終導致整個工件報廢，如下圖右側局部無加工余量：

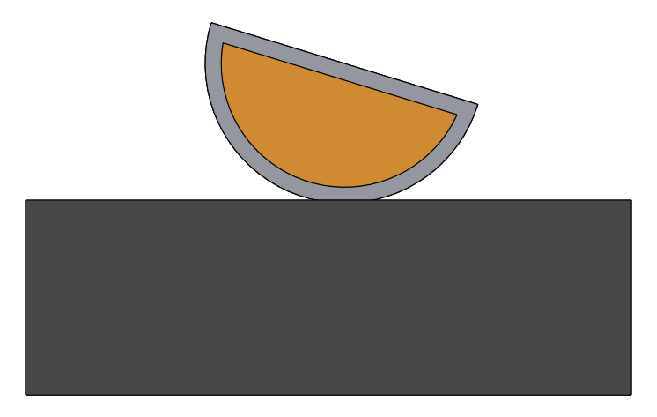

實際加工過程中，當毛坯件位置不端正時，通過對CAD模型進行找正調整，讓加工程序跟隨毛坯件位置相應地作出傾斜，保證加工余量均勻合理，如下圖：
01異形鑄件定位找正

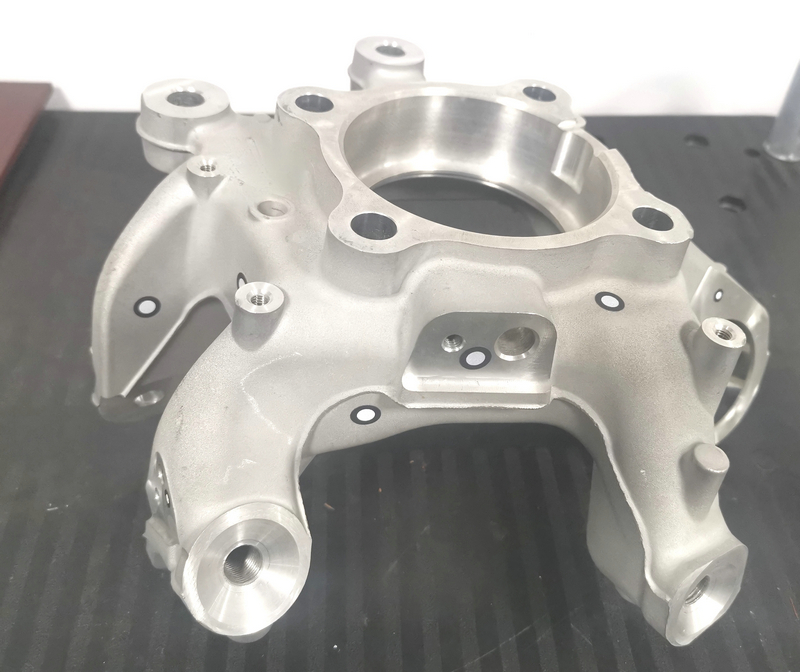

案例中的待測工件是一個鋁合金材質鑄造的異形毛坯件，由于加工時難以找到可靠的定位基準，導致每次裝夾的狀態都不一樣，嚴重影響后續加工。
因此需要快速掃描毛坯件外形，以及毛坯件與機床的位置坐標關系，并針對性地調整加工編程的坐標，以保證整個產品表面都有足夠的加工余量，最終精準定位加工基準面，指導后續加工。
傳統找正定位方法：
01 人工劃線，需要反復調整，過于依賴工人經驗，耗時耗力，效率非常低。
02 異形工件難以準確找到基準，需要多次測試、加工，容易產生不良品，無法保障加工質量。
解決方案：AXE全局式三維掃描儀

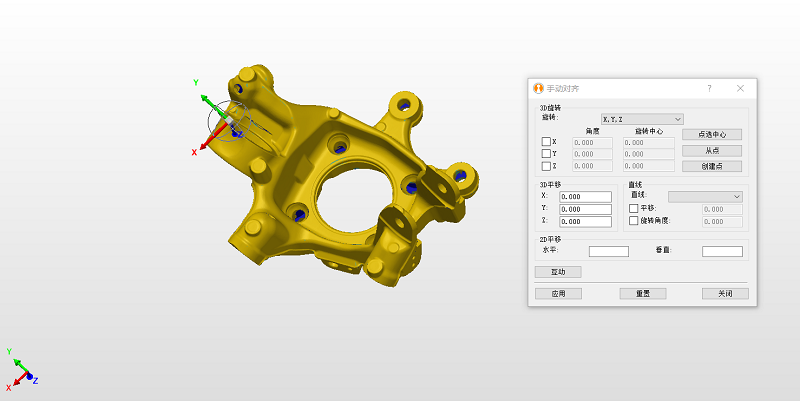

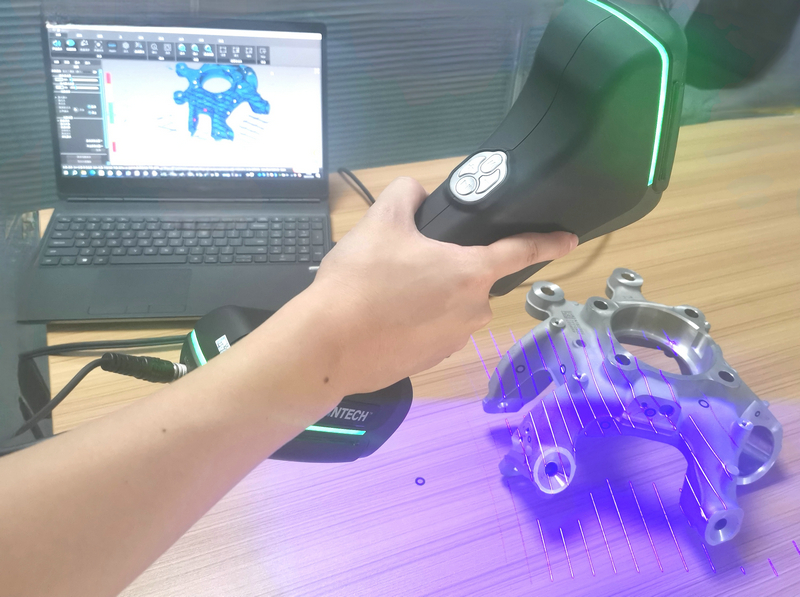

測量步驟：1. 我們需要完整掃描鑄造件全尺寸三維數據，并將掃描數據坐標對齊至CAD模型。
2. 初始對齊后分析加工余量，并調整坐標使得余量分布均勻。

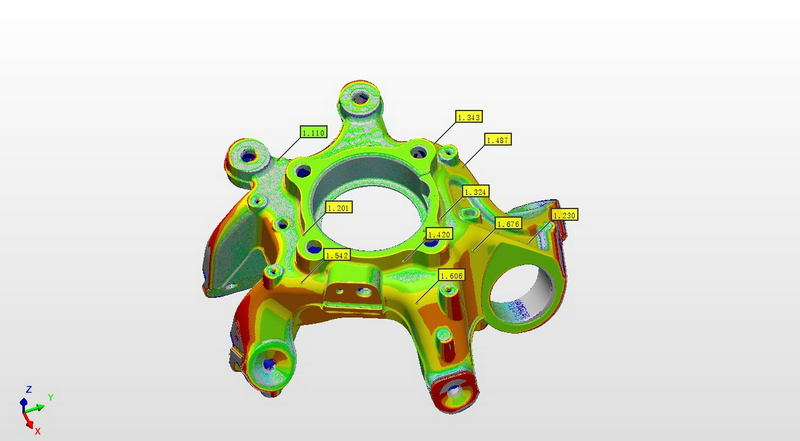

3. 與CAD模型進行對比，出具色譜偏差對比報告。
4. 將調整好的坐標系傳遞到機床進行加工。
02鍛造軸定位找正

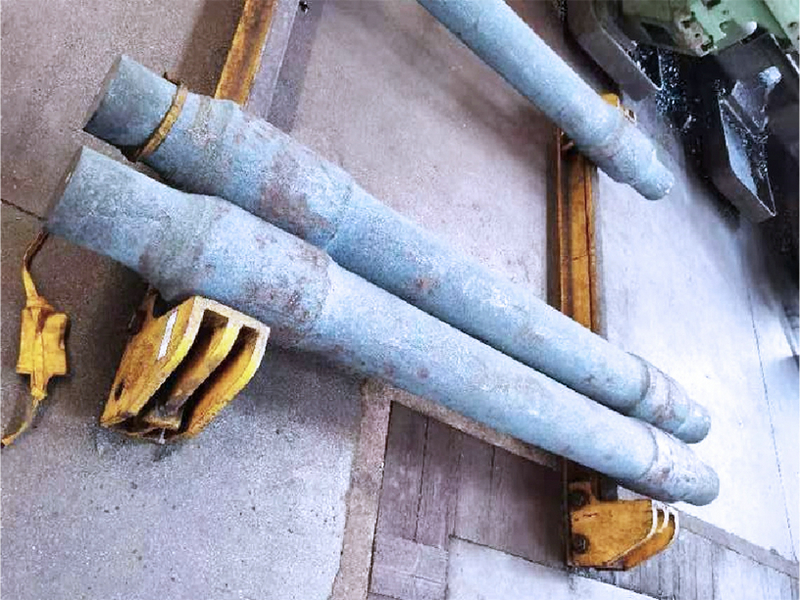

該案例中的待測件是大型車軸鍛造毛坯件，軸類產品的加工是依靠軸坯料的旋轉過程中與切削刀接觸實現材料切除的，客戶需要進行加工找正，定位旋轉軸線。
解決方案：TrackScan+i-Probe
測量步驟：1. TrackScan對鍛造軸毛坯件進行全尺寸掃描，再將毛坯件所測量的坐標系與加工CAD坐標系對齊，微調毛坯件坐標，使得加工余量分布均勻。

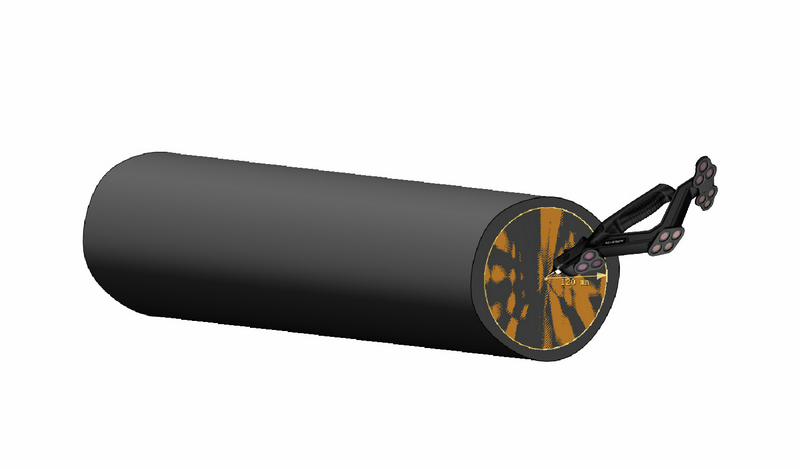

2. 使用i-Probe對毛坯件進行移動探測，當i-Probe的坐標顯示與軟件中圓心一致時，探測點在毛坯件上做標記，通過這種方式找出兩端圓心，繼而確定旋轉軸線。
3. 根據i-Probe所做的標記點確定圓軸在機床上裝夾的基準點，進行裝夾加工。
方案優勢小結
01全面掃描 保證加工余量
借助三維掃描儀高效獲取各類型零件的全尺寸三維數據，無需接觸，即便是邊緣、死角處也可以完整采集；通過全面測量評估毛坯余量，保證加工余量充足，避免加工浪費或質量缺陷。
02專業軟件 定位加工基準
借助專業軟件準確調整余量分布，快速、準確地找到加工基準，指導后續毛坯件加工過程，無需依賴人工經驗，降低加工風險，提高加工效率。
03現場作業 操作穩定便捷
手持作業，可以隨身攜帶至車間現場，不易受復雜現場環境影響（振動、溫度、濕度、光線等），性能穩定，便于輕松采集各種材質物體的三維數據，降低人力物力成本。
04實時報告 結果準確直觀
結合CAD模型進行對比分析，自動實時生成色譜偏差報告，為后續加工余量判定及定位找正提供詳細直觀的數據支撐。
思看科技三維掃描儀以其精準全面的數據采集能力、強大的環境適應性、豐富智能的軟件功能、簡單便捷的操作過程，為機械零件加工提供強大的助力，大幅提升機械制造企業生產加工效率，降低廢品率，提高產品加工質量。
思看科技一直致力于為客戶提供三維視覺測量解決方案，面向未來，思看科技將在技術和產品方面持續創新，以前沿科技持續賦能全球機械制造企業，促進企業技術改進、工藝革新、自動化智能生產，加速企業智能制造轉型升級。
