自去年SIMSCAN發布以來，就聽聞其設計特，性能強大。一些入手了這款三維掃描儀的合作伙伴，也紛紛向我們推薦。
我很高興能和Elliot、Ludivine以及巴黎的合作伙伴Boréal 3D一起，親自上手，對SIMSCAN進行一次開箱實測，深度體驗它給我們帶來的3D掃描之旅。
01 外觀造型
SIMSCAN的超小尺寸（203mm × 80mm × 44mm）和超輕重量（凈重 570g），讓我們印象深刻。極簡的設計，時尚范兒十足，產品外形符合人體工學，握感舒適，整體掃描體驗很不錯。
SIMSCAN的全金屬外殼，堅固耐用。該外殼設計契合手掌，握感舒適。設備還貼心地配備了腕帶設計，在掃描過程中，起到了防滑作用。

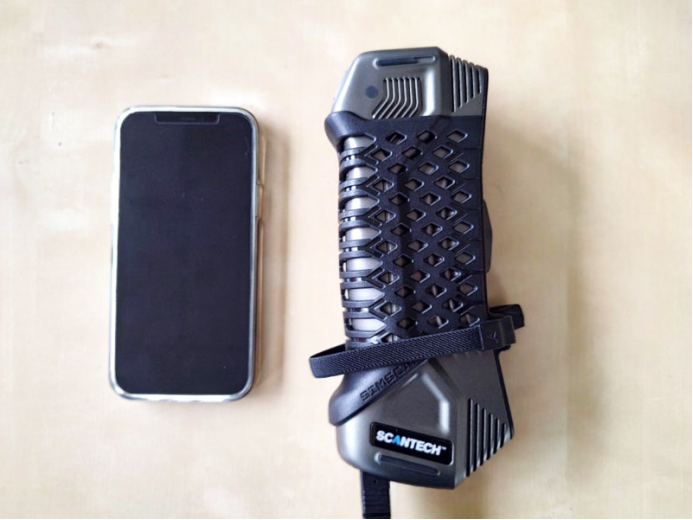

聚焦SIMSCAN外觀；和iPhone 12尺寸對比
設備頂部有4個操作按鈕，底部有兩個端口，用于連接電源和電腦：

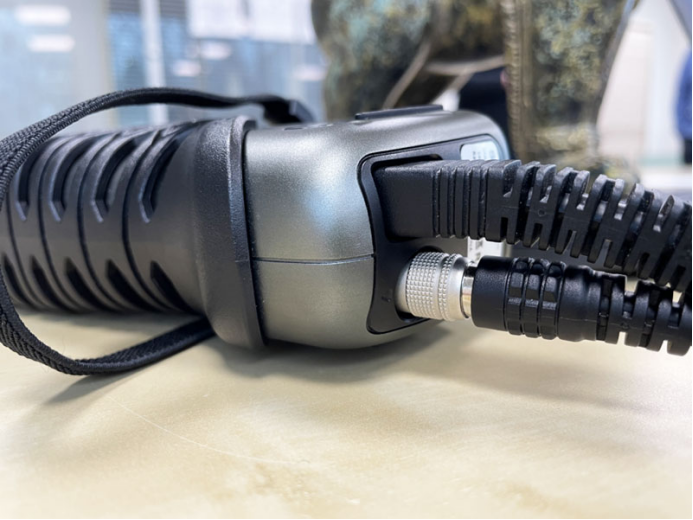

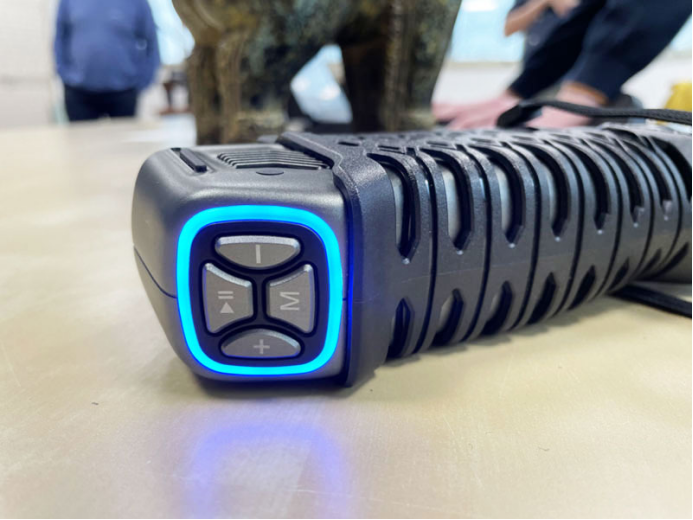

SIMSCAN頂部按鈕及底部接口特寫
如圖所示，頂部按鈕用于開始、暫停以及激光模式切換；左右的按鈕，用于放大、縮小掃描軟件上顯示的畫面；底部的 M鍵可以在掃描儀上直接切換不同功能。
02 配套軟件
我們搭配使用了Scantech的ScanViewer三維軟件，這款軟件界面簡潔明了，集成了實時掃描與快速數據后處理功能。

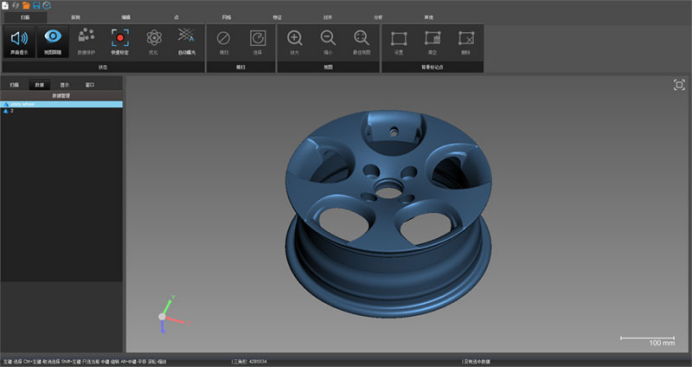

ScanViewer三維掃描檢測軟件
03 掃描體驗
開始掃描
在三維掃描之前，建議花一點時間，先確定自己的掃描需求。
· 工件尺寸：大型、中型還是小型物件？
· 幾何形狀：長度？厚度？邊緣是否明顯？
· 表面細節：平面？凹陷？壓花？雕刻？
· 紋理特征：表面光滑？表面粗糙？紋理單一？紋理多樣？
· 顏色和透明度：是否透明？是否高亮？暗色、啞光？
回答這些問題有助于選擇最佳的3D掃描方案，確定貼點位置。

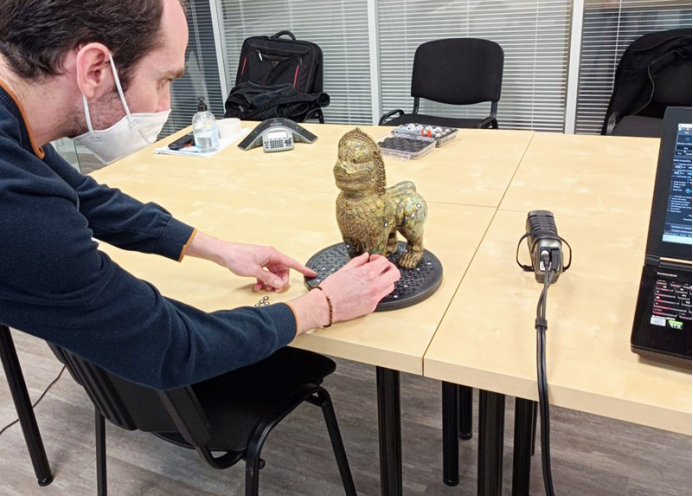

貼點進行時
想要獲得理想的掃描結果，標記點的放置至關重要。掃描儀在進行三角測量時，必須同時“看到”4個標記點，以確保三維掃描順利進行。

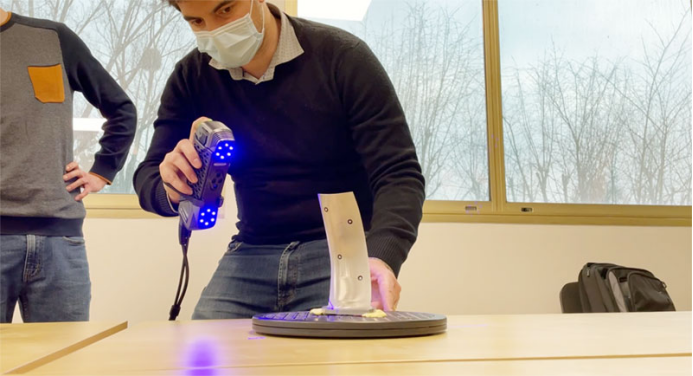

現在，正式開掃！
掃描時，軟件會根據靠前次掃描標記點的數據生成被掃描物體的精確三維坐標。
這個掃描結果被用作“骨架”，以便在之后3D掃描過程中對掃描數據進行正確的對齊和定位。
一旦擁有了物體的“骨架”，接下來就可以選擇不同的參數了。使用SIMSCAN時，可切換至超精細模式，所以不會遇到分辨率太低的困擾。
該模式下，可查看初始分辨率8倍狀態下的掃描結果。
超精細3D掃描模式是Scantech帶來的一項重大創新，我們將在后文深入探討這項功能。
在測評過程中，為了能夠在有限時間內盡可能多地進行掃描，我們將分辨率設置為0.5mm。為了得到更全面的測評報告，我們還測試了SIMSCAN的超精細模式。
曝光設置
根據工件的不同材質，需要調整三維掃描儀的曝光度。這和在光線不足的情況下調整相機的ISO原理相似。提高掃描儀的曝光度，可以更容易地掃描黑色、暗色區域。
我們建議先用默認曝光模式來掃描大部分區域，然后再手動調整參數，來有效獲取黑色、暗色區域的三維數據。
掃描模式
SIMSCAN擁有高速掃描、超精細掃描及深孔掃描3種不同的掃描模式。
高速掃描模式：22束交叉藍色激光線
最高掃描速率高達2,020,000 次測量/秒，能夠快速精準獲取工件的三維數據，幾分鐘內就能完成三維重建。這種模式，能滿足大多數的使用場景。
超精細掃描模式：7束平行藍色激光線
SIMSCAN最高分辨率為0.025 mm，能精準獲取復雜物體表面完整數據，輕松捕捉每一個細節之處。
建議用高速掃描模式快速勾勒工件，再用超精細模式掃描工件表面，以獲取更精準的細節。

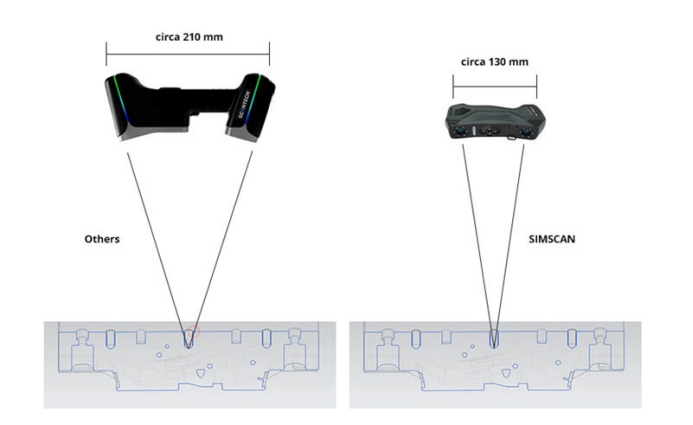

深孔掃描模式：1束額外藍色激光線
最后這種模式專用于獲取狹小空間的三維數據。單束激光線對于掃描深孔、間隙、深槽、死角等位置具優勢。
超精細模式
下面我們來深入測評SIMSCAN的超精細掃描模式。超精細模式下，可將項目初始分辨率提升8倍，得到超精細掃描結果。我們選擇了一個細節較為復雜的工件（工件上的標簽和硬幣的細節小且復雜 ），先掃描了整個工件，初始分辨率設置為0.4mm。

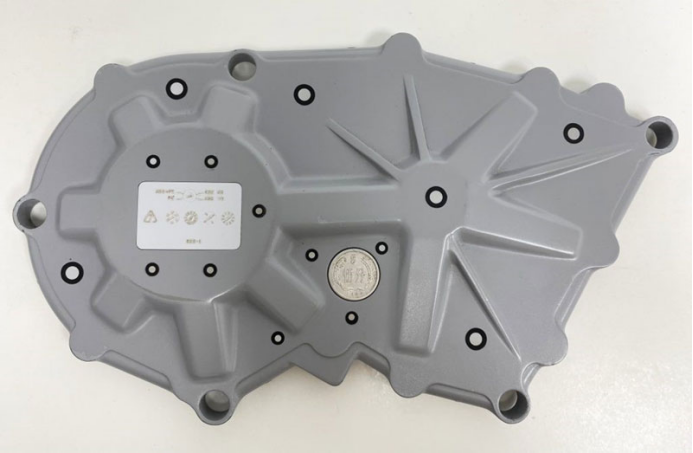

演示工件特寫
然后在ScanViewer中，用簡單的套索選擇工具來確定精掃區域。選定了硬幣和標簽區域后，切換至超精細模式，幾秒鐘就完成了8倍分辨率下的數據處理，最終效果非常理想。

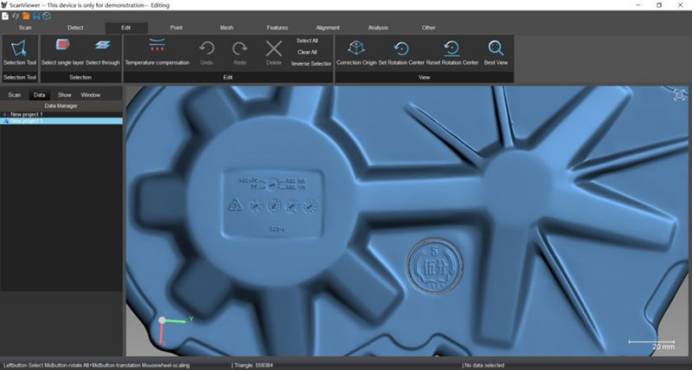

使用超精細模式后的結果
一般而言，掃描結果越精細，3D掃描文件就越大。但使用SIMSCAN的超精細模式，既能保證細節，掃描文件也不會過大。
用SIMSCAN在幾分鐘內先快速獲取一個工件的三維數據，得到一個小文件，之后只精掃一個特定區域，在保證得到精細結果同時，能最大限度地減小最終掃描文件的大小。
穩定性
值得一提的是，經過幾個小時的不間斷操作，我們沒有發現SIMSCAN的性能有任何下降情況。
SIMSCAN能調節自身的溫度，避免因設備過熱，導致數據不精準的情況。因此，在長時間的掃描過程中，也不會出現掃描儀的精度與原來精度相去甚遠的情況。
04 測評結論
總而言之，SIMSCAN給我們留下了深刻印象，是一款外觀、性能、用戶體驗都很好的優秀產品。我們發現，其在復雜細節、狹小空間掃描上更具優勢。此外，SIMSCAN能夠相對容易獲取到黑色、暗部和光亮表面的三維數據。與其配套的ScanViewer三維軟件，簡潔直觀，它還提供檢測功能，可自動生成報告。
我們期待Scantech在將來能帶來更多的優秀新產品。
作者：Pierre-Antoine Arrighi；創始人和顧問 @Aniwaa
翻譯&編輯：Cong
原文鏈接：https://www.aniwaa.com/review/3d-scanners/scantech-simscan-review-compact-versatile-powerful/
