2021賽季F1收官之戰，阿布扎比亞斯碼頭賽道上演了一場足以載入史冊的傳奇決戰。再大膽的編劇也書寫不出這樣的結局：24歲的年輕車手維斯塔潘逆轉奪冠，終結了36歲的梅賽德斯車手漢密爾頓的“八冠王”之夢。
如今，各類賽車運動賽事驚險激烈、精彩紛呈，而賽車手們在場上肆意馳騁的背后，傾注著整個車隊的心血。不斷更新迭代的賽車車型也為人類極限的誕生，創造了必不可少的技術條件。
思看科技的3D掃描技術在賽車優先域也有所實踐，為賽車的升級優化提供全新的思路。法國賽車設計公司LR Motor Company為打造更高性能的賽車，使用KSCAN掃描了已有賽車的一體式加固車架，獲取其數據，建立車架CAD模型，為新型賽車的研發和迭代提供堅實數據基礎。
案例背景
賽車車架與傳統的民用車架不同，其更注重車架的堅固性、穩定性和輕量化設計，對車架在競賽中的性能表現有更多的要求。
一體式加固車架以立體三維結構成型，更為堅固和耐用，常用于各類賽車車型。其在賽車激烈的運行中，抗震性能強，表現更為穩定。

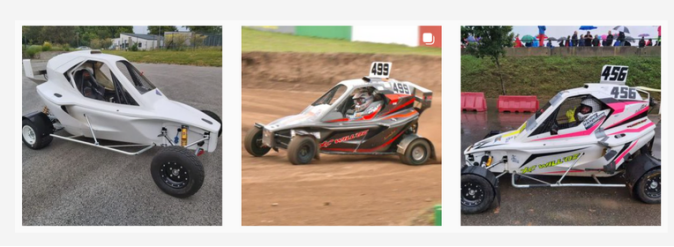

LR Motor Company研發的賽車品質優越，以其高性能的表現而廣為人所知。其一體化的加固車架結構有優越的承載能力和抗扭剛度，能適應賽車行駛時所受的沖擊、扭曲和慣性力等。
在本項目中，為了進一步提升賽車性能，該賽車廠商希望對原賽車車架進行升級迭代。
通過三維掃描儀獲取車架的三維數據，并分析車架在日常使用中的磨損情況，以此作為研發新車架三維模型的數據基礎。
項目難點
該廠商的賽車車型均為手工設計、制造，最依賴于能手的個人經驗、手藝與其對細節的把控。因此，在設計過程中，需要耗費大量時間。
為了縮短設計周期，廠商必須找到一種能更為快速便捷獲取樣車精確尺寸數據的方式。而通過傳統工藝數字化，來設計和改良產品，是當前的一個發展趨勢。

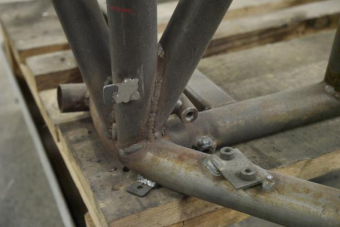

此外，在賽季中，賽車零部件磨損部位多，且磨損程度不一。為了盡可能快速地維修車輛，需要及時發現磨損部位、確定磨損程度。
傳統的檢測程序復雜，并且維修工具繁亂，迫切需要更為簡單高效的解決方案。賽季結束后，廠商需要對賽車做出快速的調整和迭代，而一輛與車手更契合、性能更高的升級賽車，顯然需要廠商清晰把控原車型各部件的性能數據。
解決方案
思看科技三維掃描儀，正是為精準測量而生，可高效獲取被測物體的精準三維數據，以此作為升級產品和部件的數據基礎。

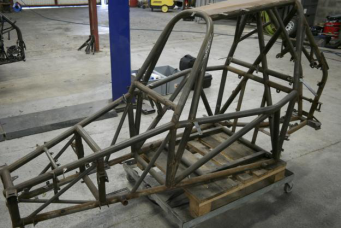

在本項目中，LR Motor Company聯系思看科技，對原車架進行了3D掃描。思看工作人員攜帶手持式三維掃描儀KSCAN 在車間現場對現役賽車車架進行了三維測量，精準獲取了車架的主梁、副橫梁、斜梁等三維數據。

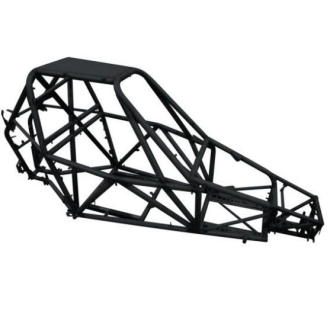

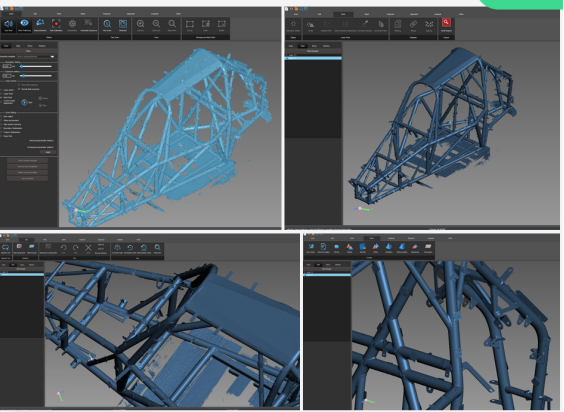

通過獲取車架表面的三維數據，工程師掌握了車架的尺寸，并將相關數據導入設計軟件，建立車架的CAD三維模型，在較短的時間周期內研發了擁有更強勁性能的車架。
此外，相關團隊還攜帶三維掃描儀在賽場對賽車的磨損情況進行了及時且精準的把控，對不同磨損處的受損程度有了清晰直接的了解，迅速響應需求，進行相應的維修和加固。
三維掃描儀操作簡單、數據直觀，減少了對各類檢具的依賴，大大簡化了檢測和維修的流程。比賽后，在對現役賽車車架的數據獲取以及建模中，工程師對車架幾處部位的磨損情況作了精準判斷，并提出了優化設計方案。
優勢所在
1.操作簡單
一體化加固車架體積較大且不易運輸。手持式三維掃描儀對測量環境沒有苛刻要求，在現場即可展開測量，省去了運輸?shù)穆闊?。此外，KSCAN 20操作簡單，測量設置和數據采集過程都十分便捷。
2.高效率
車架的一體化結構加之復雜的彎曲，大大增加了測量的難度，傳統的測量方式無法高效獲取車架的數據。KSCAN 20非接觸式測量，受外形限制少，在獲取精準的外形數據后，可以快速將數據轉化為網格數據，無縫銜接后續的設計軟件。
3.高性能

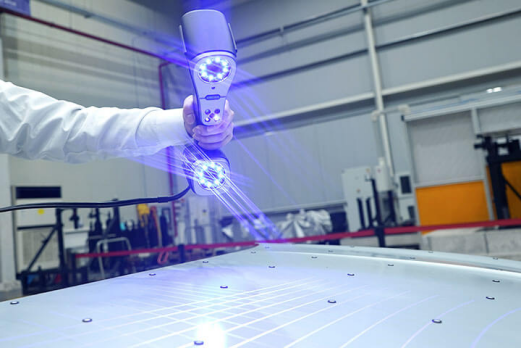

KSCAN 20內置攝影測量模式，精度高達0.020 mm，體積精度為0.015 mm + 0.035 mm/m。其掃描面幅為550 mm×600 mm，可快速獲取大面幅的數據。得益于掃描儀強大的藍光掃描，其在暗色物體掃描中也有出色的表現。此外，掃描結果細節豐富，各類特征清晰可見。
4.高效益
精確的測量數據是成功的一半。通過 KSCAN 20獲取的三維數據作為產品研發、維修、迭代的基礎，大大加快產品研發和維修周期，讓賽車在賽事中能有更優異的性能表現。

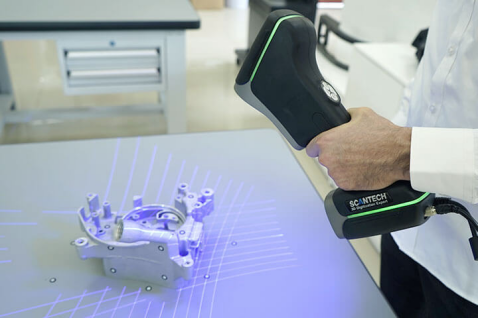

便攜式三維掃描儀KSCAN 20可以精準捕獲產品的外形數據，包括各個部件的特征數據及其與周圍部件的裝配關系。KSCAN 20功能模式多、精度高、易于使用，可協助您應對各類掃描與測量需求。
人類天生熱愛冒險，對于速度的癡迷與追求永無止境。據記載，早在1894年，人類歷史上的靠前場汽車比賽在法國巴黎舉行。至此之后，賽車運動隨著汽車工業一起蓬勃發展。
3D掃描技術在賽車優先域的運用，為賽車的更新迭代、零部件維修，提供了更為精準的數據基礎與更為高效便捷的解決方案，在人類孜孜不倦追求更快、更強目標路上，為其提供了不斷突破速度極限的技術保障。
