近日，國際能源署（IEA）發布2021年最新公告稱，全球碳排放量繼疫情的暴跌之后，已出現強勁反彈跡象。其中，煤炭發電仍是導致碳排放上升的一大原因，繼續大力發展風力、太陽能等清潔能源發電已成全球共識。發電機組作為風力發電的重要設備，其維修和保養工作十分重要。
案例背景
本案例企業為某國外航空發動機集團控股子公司，是目前世界專業從事高精度重載齒輪配套規模最大的企業。在本例中，該企業需要為其客戶進行風電行星架的維修。從中，我們將看到客戶如何利用3D掃描儀進行掃描檢測來分析、制造風電行星架替換件。
思看三維解決方案
一般來說，風電行星架底節直徑超１米、重量在1噸以上。風電行星架構件種類多、批量少，一旦出現問題，需要聯系原廠進行零部件問題的查證和反饋。替換件的制造從毛胚件到防氧化處理，漫長的生產加工和排隊等候，往往要耗時近3個月的時間，大大影響了風力發電廠的正常運作。
為了滿足客戶希望在短期內完成維修作業的需求，思看科技協助本案例企業以復合式手持3D掃描儀KSCAN-Magic為核心，通過掃描獲取風電行星架的三維幾何坐標數據，補齊構件的失效部位，優化CAD模型，幫助客戶配制定制化替換件。

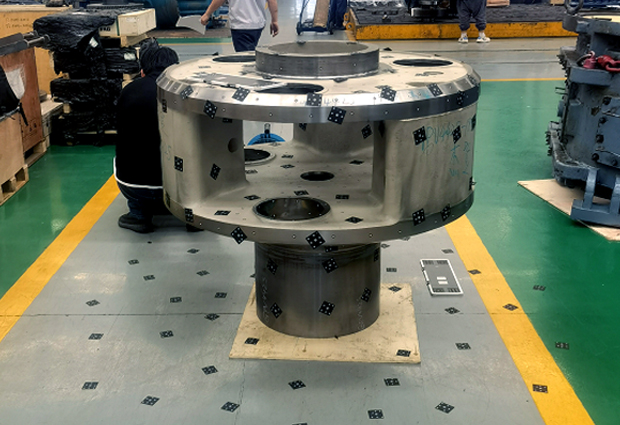

圖1：現場測量
KSCAN-Magic內置全局?jǐn)z影，智能邊界探測，適用于大型工件的高精度掃描。KSCAN-Magic對環境的溫度和濕度沒有特殊要求，在現場即可開展測量，其小巧便攜的外形也擺脫了運輸行星架的麻煩。Magic的超大拍攝面幅和景深，在測量長達1m的風電行星架時擁有出色表現，體積精度高達0.02mm/m。MAGIC單束藍色激光線掃描，精準快速獲取內部深腔部位的三維數據?？蛻舾鶕?jù)需求進行反向測量，測量了行星架的孔位直徑、距離、位置度、同軸度、軸心線的平行度，掃描結果如下所示：

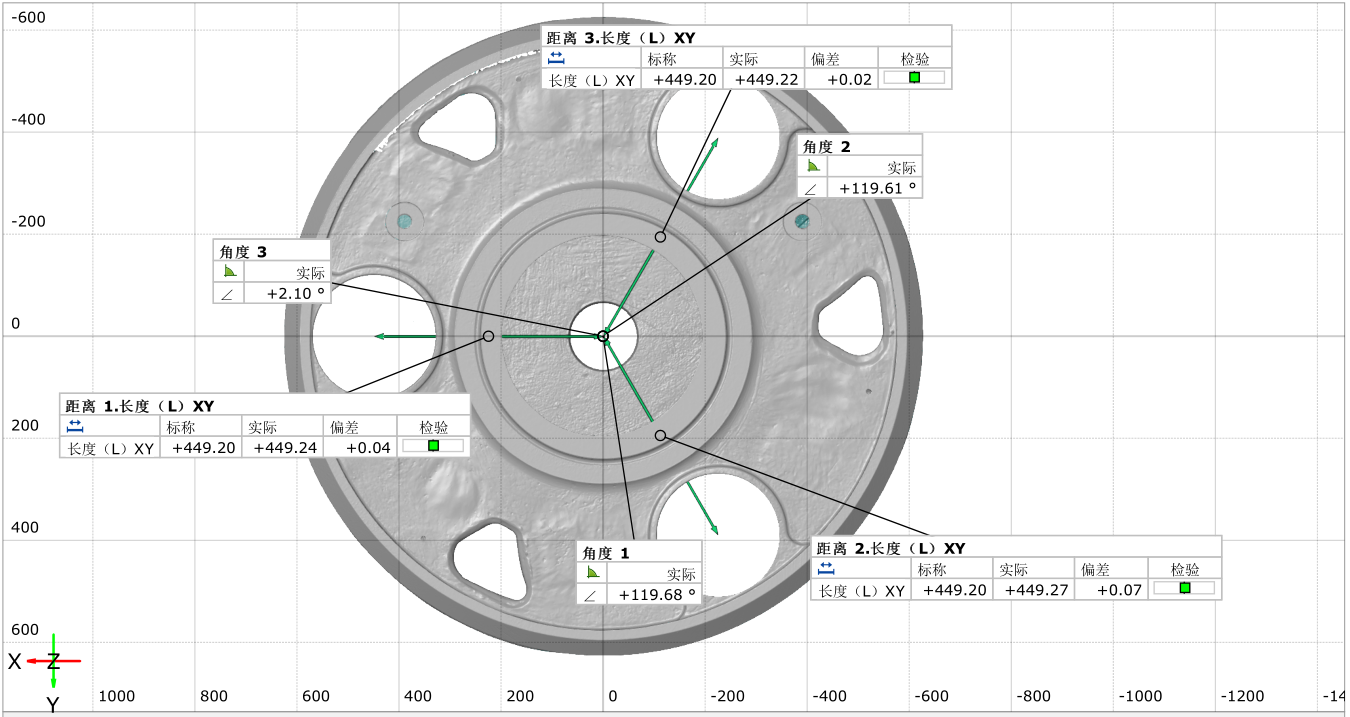

圖2：位置度

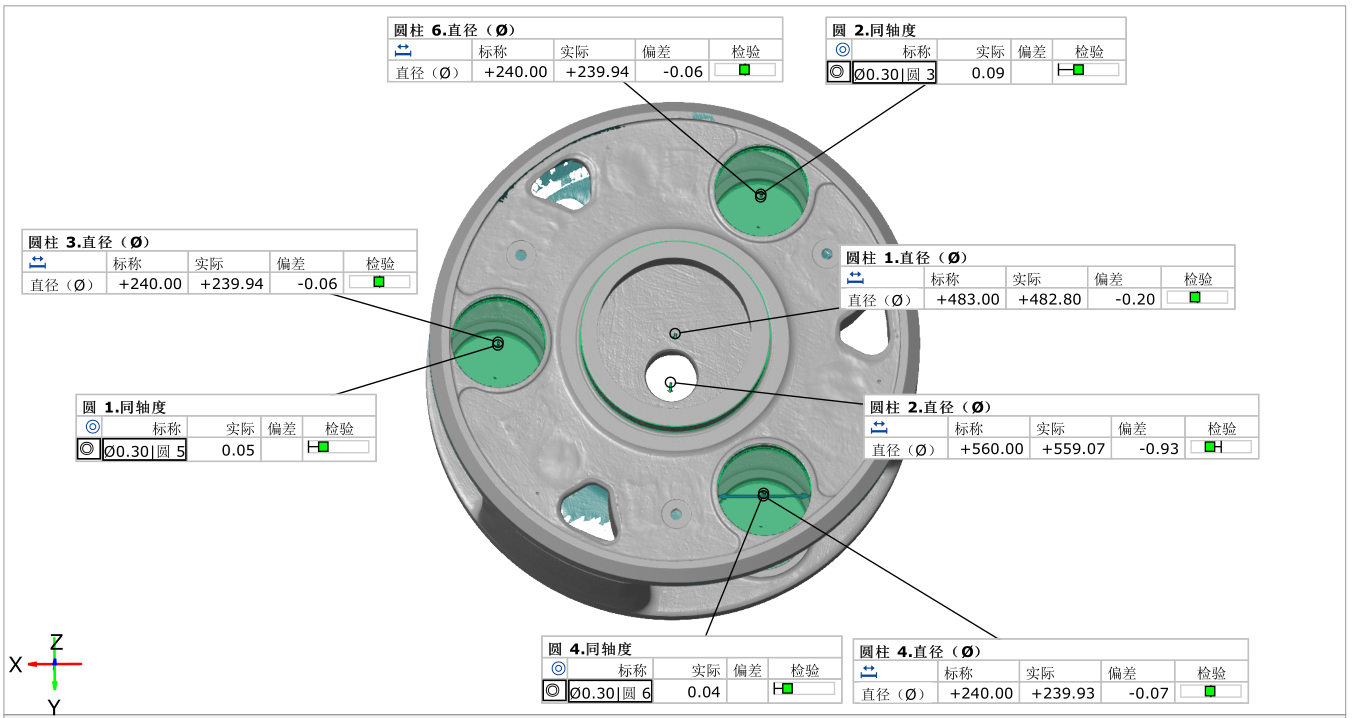

圖3：同軸度及直徑的報告

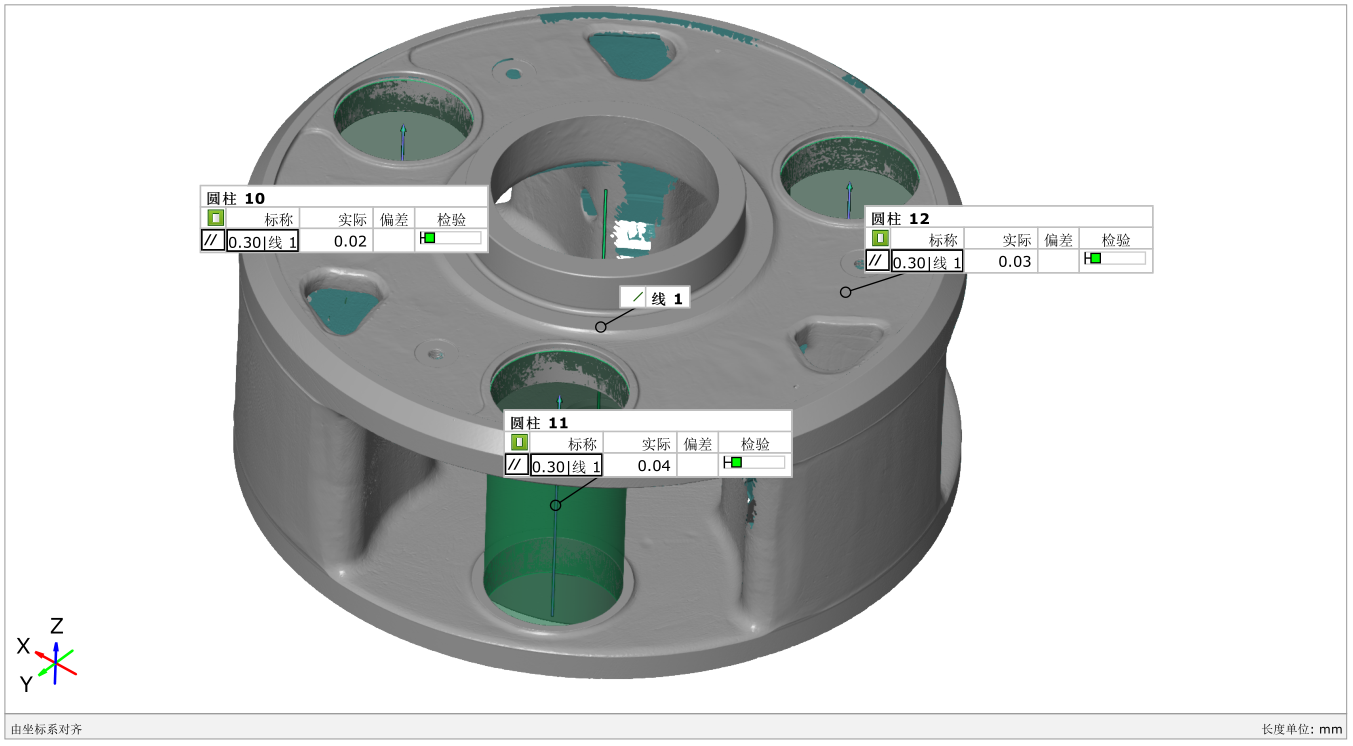

圖4：軸線平行度報告
在獲得了完整的三維數據后，客戶一鍵導出網格文件并快速建立坐標系。隨后，客戶通過KSCAN-Magic的配套軟件，按照曲率變化分割區域，并將分割后的三維數據在CAD系統中做表面模型的對比。此外，客戶還通過截面創建、曲線提取等諸多特征提取方式，對產品進行了再優化?？蛻綦S即開展了后續行星架替換件的加工制造，整個周期縮短至1個月內，大大提升了生產效率和經濟效益。
該企業質控主管Sebarstien Kumpfert使用Magic后，發出了由衷贊嘆：“Magic是我用過最棒的檢測設備！對大物體的高精度檢測和快速掃描都給我留下了非常深刻的印象。與效率提升帶來的經濟效益相比，這樣的投資簡直微不足道。希望我們?nèi)蜃庸径寄苡玫竭@款掃描儀?！?/span>
小結
? KSCAN-Magic內置全局?jǐn)z影，適用于大型工件的高精度掃描。
? 超大面幅和景深突破量程受限的約束。
? 最高可達135萬次測量/秒的掃描速率和0.02mm/m的精度，快速獲取全面完整數據。
? 無縫銜接CAD軟件。
? 無與倫比的性價比
