大型工程車輛的零部件如何檢測

——看3D掃描技術的工業級應用

 摘要

  手持式三維掃描儀在對復雜的工程車輛零件進行三維掃描時，可以清晰完整的獲得各細節數據，從而助其完成零件耐久度檢測，對車輛的檢測效率有很大提升。

 思看客戶：除雪車生產商

 掃描對象：除雪車零部件

 掃描要求：檢測時不要噴粉；檢測設備獲取的數據清晰完整，后期能進行逆向設計；掃描儀必須輕便，方便到各種施工現場進行檢測。

 目的：三維檢測出除雪車部件的耐久程度。

/01/客戶需求描述

在北方這種冬天積雪較多的城市，除雪車是必不可少的工具。隨著除雪車頻繁的工作使用，其部件的檢測也越來越重要。本次案例中廠家想對零部件進行一次3D檢測。但是，由于除雪車部件的構造復雜，很多檢測設備無法對部件進行完整的檢測，而傳統的手工檢測對于除雪車這種大型工具需要耗費的時間太長，檢測精度也無法得到保證。

/02/思看解決方案

思看科技為客戶提供了手持式三維激光掃描儀HSCAN331,快速貼上定位標記點后，無需做噴粉等預處理，即可以實時成像，準確的獲取到檢測部件的數據，并能運用獲取到的數據進行快速的逆向設計。

所需儀器及型號

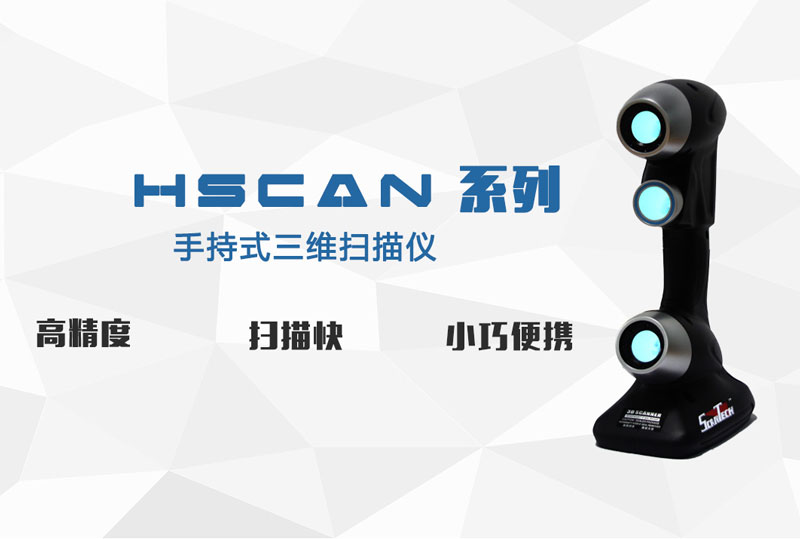

▲手持式三維激光掃描儀HSCAN331

描儀工作時間

?貼標記點用時10分鐘；

?三維數據掃描用時8分鐘；

?數據檢測用時5分鐘；

/03/掃描數據及結果

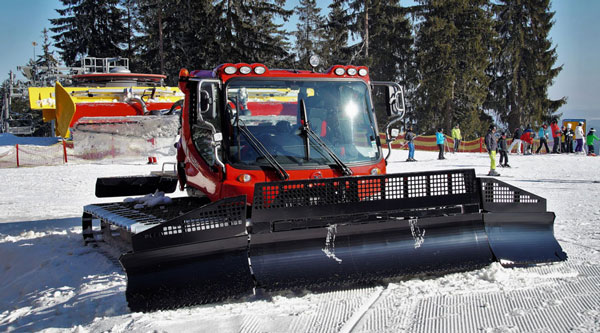

▲鏟雪車部件及三維掃描圖

▲三維點云及stl數據

▲三維比對檢測結果

/04/小結

通過HSCAN手持式激光三維掃描儀快速、準確的獲取到除雪車部件的數據，與原有的部件數模進行最分析，三維檢測出部件偏差大小，為該廠商除雪車部件的檢測提供了快捷、有效的解決方案。
