思看客戶：模具制造生產商
掃描對象：汽車排氣管下模
掃描需求：獲取排氣管下模高精度三維數據
目的：簡單快速高效地測量排氣管模具全面的偏差數據，分析排氣管與基面之間的垂直關系是否成立。
-------------------------
3D掃描技術改變世界
▼
摘要
工業級三維掃描儀可以高效地測量出模具的尺寸偏差，便于對模具精準修正，保證了零部件在實際生產中的加工精度。激光三維掃描技術大大提升模具生水平和機械制造水平。
/ 01/排氣管與模具

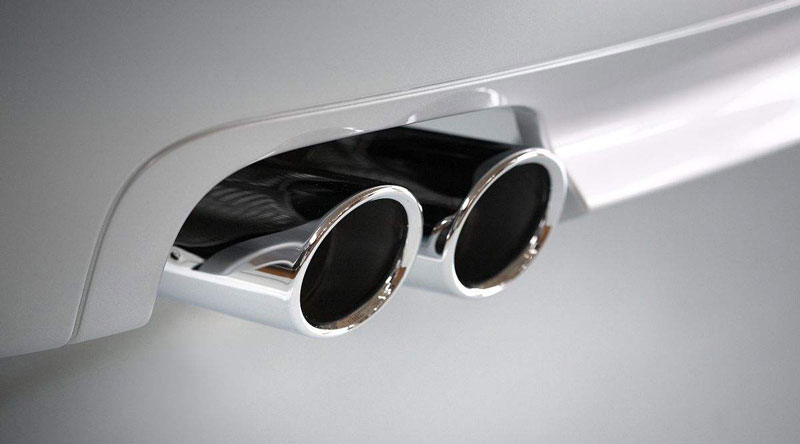

排氣管：汽車排氣系統的重要零件，其主要用途是減振降噪、方便安裝和延長排氣消聲系統壽命。
模具：在外力作用下使坯料成為有特定形狀和尺寸的制件的工具。
排氣管有不同的設計類型，但大都結構復雜，焊接處細小精密。因此，這對排氣管模具輪廓內腔的加工精度要求非常高，需要精確測量模具全面的三維數據，與數模文件進行比對得到每個部位的偏差值以便后期修正。傳統的檢測方法很難精確地測量多曲面結構復雜的模具的三維數據，因此，一種高效精確的三維檢測方式對模具制造業的意義非常重大。
激光三維掃描技術高效地測量出模具尺寸偏差，接下來請看思看科技如何用為客戶解決模具的三維檢測問題。
/ 02 /客戶需求
模具制造商需要檢測排氣管下模的三維數據，與數模文件進行比對后得到偏差圖，并根據掃描獲得的三維數據檢測出基準平面上的三個排氣管柱體之間是否成立垂直關系。傳統的三坐標檢測方式測量數據不夠全面且非常費時，因此思看為其提供靈巧便攜的手持式三維掃描儀HSCAN331，對下模進行三維掃描。
/ 03 /解決方案
對于平面與柱體的檢測，思看先用HSCAN331進行掃描空間定位點隨后獲取模具的三維外形，將以掃描完的三維數據導入電腦與圖紙進行數據擬合生成比對結果。

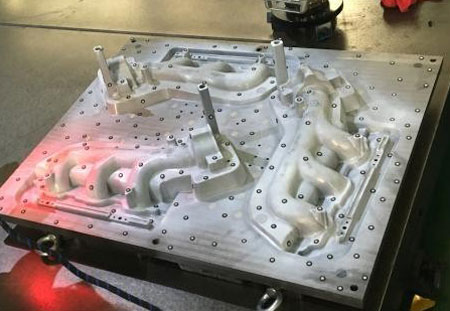

▲3D掃描對象：汽車排氣管下模

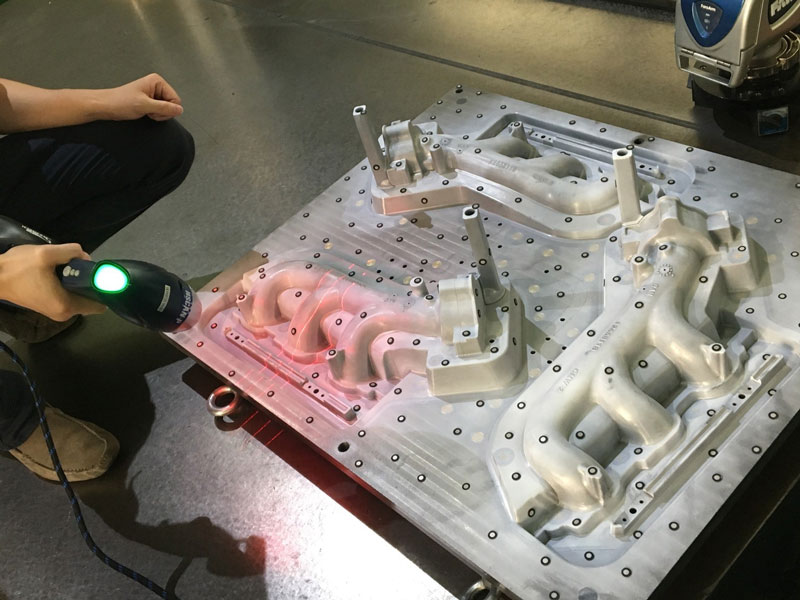

▲3D掃描過程
三維掃描測量流程
step1.快速貼上定位標記點，無需做噴粉等預處理；
step2.HSCAN331掃描汽車排氣管下模，快速準確地獲取三維數據；
step3.將汽車排氣管下模的原始3D圖紙與掃描獲得的三維數據進行比對，精準快速獲取偏差注釋圖
step4.根據獲得的誤差結果進行模具修正
-所需產品及型號-
▌三維掃描測量流程：
step1.在鑄件表面貼反光標記點；
step2.HSCAN331三維掃描儀對鑄件和模具進行3D掃描；
step3.數模與掃描數據進行擬合對齊，進行三維檢測分析；
step4.根據檢測數據對產品外形進行修正優化。
/ 04 /掃描數據結果

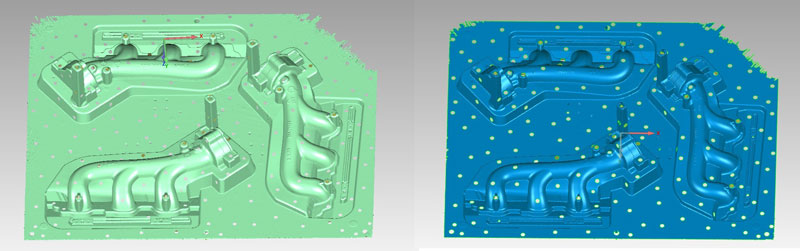

▲下模點云和Stl數據

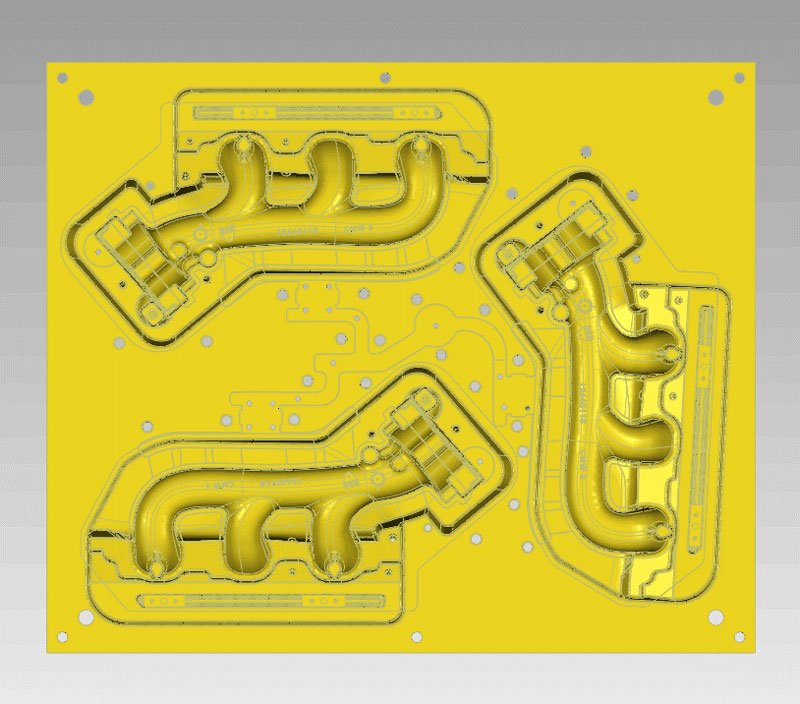

▲原始模具數模文件

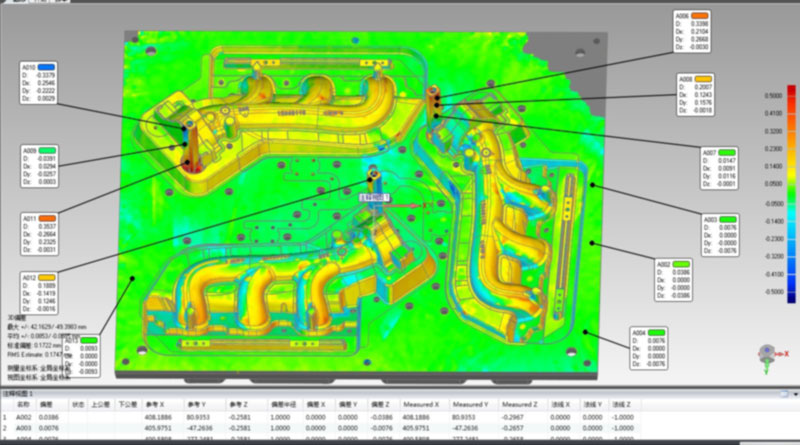

▲檢測比對偏差主視圖
▌三維掃描工作時間
貼標記點用時5分鐘
掃描時間11分鐘
/ 05/小結
手持式三維掃描儀HSCAN331輕松掃描出整個排氣管模具外觀細節，獲得高精度的3D數據，直觀顯示模具的實際三維偏差結果，為模具的質量檢測和修正提供了便利，保證了零部件在實際生產中的加工精度?？梢灶A見，隨著激光三維掃描技術在模具制造業的應用越來越廣泛，機械制造水平將會有大幅度提升。
