3D掃描技術
零部件制造業的福音。
▼
摘要
三維掃描解決了精密鑄造優先域模具和鑄造件偏差檢測的難題，通過激光三維掃描的方式精準地獲取鑄件和模具的外形三維數據，從而可以高效地準確地對鑄件和模具進行修正，提高工業制造行業的生產效率。
/ 01/精密制造
精密鑄造是指獲得精準尺寸鑄件工藝，精密鑄造生產的鑄件精密、復雜、接近于零件最后的形狀，可不加工貨很少加工就可直接使用，因此精密鑄造是機械制造生產過程中一種優秀工藝。
在熔模鑄造過程中，需要最澆注成型的鑄件（毛坯件）與數模圖紙存在偏差，從而對毛坯件進行再加工；其次，對鑄造模具偏差較大的表面進行再加工，使得鑄造生產的鑄件能達到較高標準，減少后期對鑄件再加工的工作量。鑄件和模具偏差最是精密鑄造的重點和難點所在，傳統的檢測方法很難精確地測量復雜精密的鑄件和模具的偏差值，因此，一種高效精確的三維檢測方式對機械制造業的意義非常重大。
激光三維掃描技術高效地解決機械制造行業這一大難題，接下來請看思看科技如何用成熟的三維掃描技術為客戶解決檢測問題。
/ 02 /客戶需求
由于鑄件在澆注成型后會與圖紙存在較大偏差，而且鑄件的形狀復雜不規則，因此客戶之前使用傳統測繪方式檢測存在操作復雜、費時、難以得出全面直觀的檢測結果的問題。因此，客戶希望思看能提供一種保證高精度同時又能簡便省時三維檢測方案，比對結果能精準地測量出全面的偏差數據，并可測出指定的形位公差。
/ 03 /解決方案
思看使用HSCAN331手持式三維掃描儀掃描得出鑄件以及凹模型腔的外形三維數據，使用檢測軟件將得到的三維數據與其數模進行3D最以及相應的數據分析，得到全面直觀的加工偏差數據和指定的形位公差數據。
-所需產品及型號-
▲HSCAN331三維掃描儀|點擊圖片即進入產品介紹
▌三維掃描測量流程：
step1.在鑄件表面貼反光標記點；
step2.HSCAN331三維掃描儀對鑄件和模具進行3D掃描；
step3.數模與掃描數據進行擬合對齊，進行三維檢測分析；
step4.根據檢測數據對產品外形進行修正優化。
/ 04 /掃描數據結果
▼鑄件連桿掃描數據

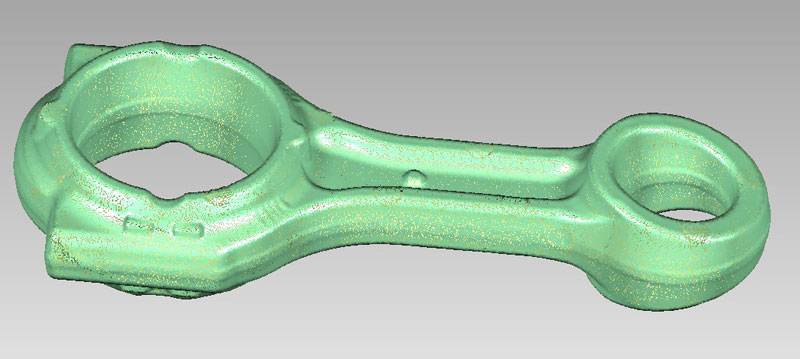

▲鑄件連桿的點云數據

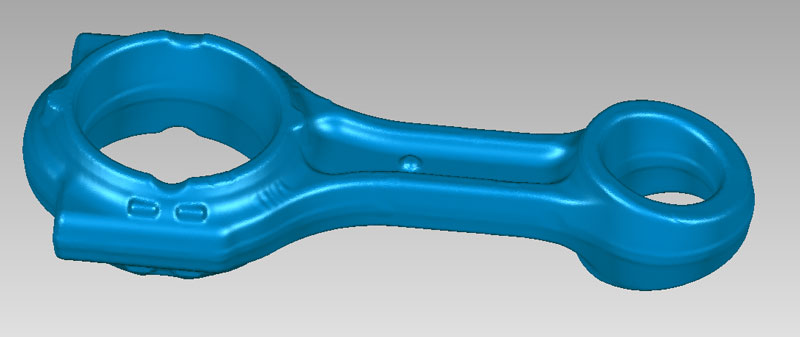

▲鑄件連桿的stl數據

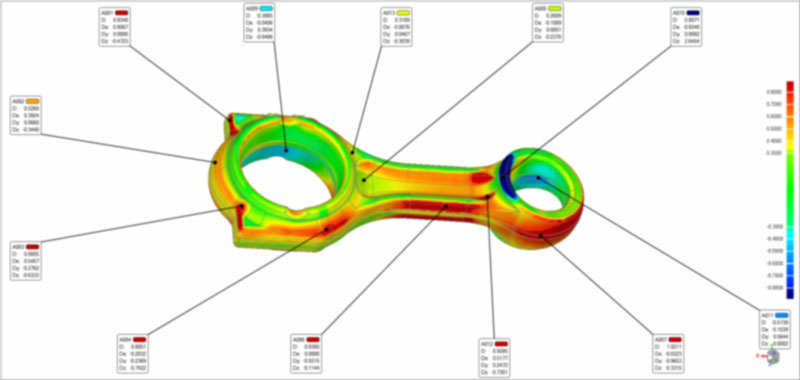

▲連桿與數模檢測比對數據結果
▌三維掃描連桿工作時間
貼標記點用時3分鐘
掃描時間5分鐘（解析度設置為0.6）
▼鑄件活塞掃描數據

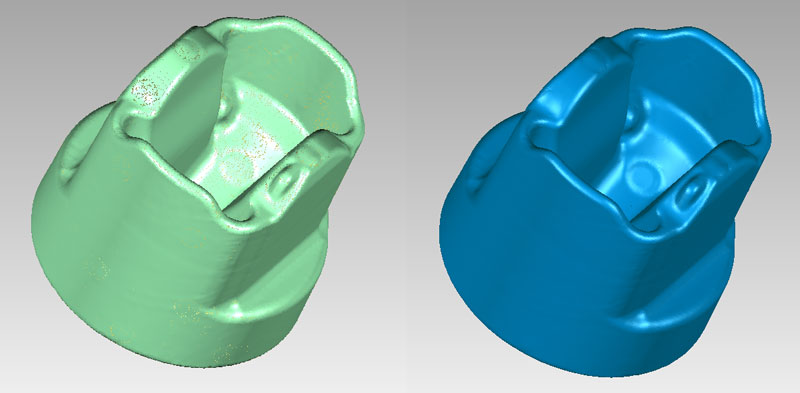

▲活塞點云及stl數據

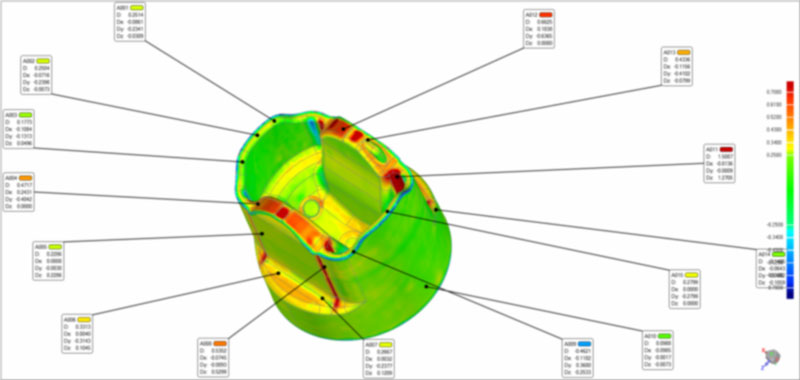

▲活塞與數模檢測比對數據結果
▌三維掃描活塞工作時間
貼標記點用時2分鐘
掃描時間4分鐘（解析度設置為0.6）
▼凹型模具掃描數據

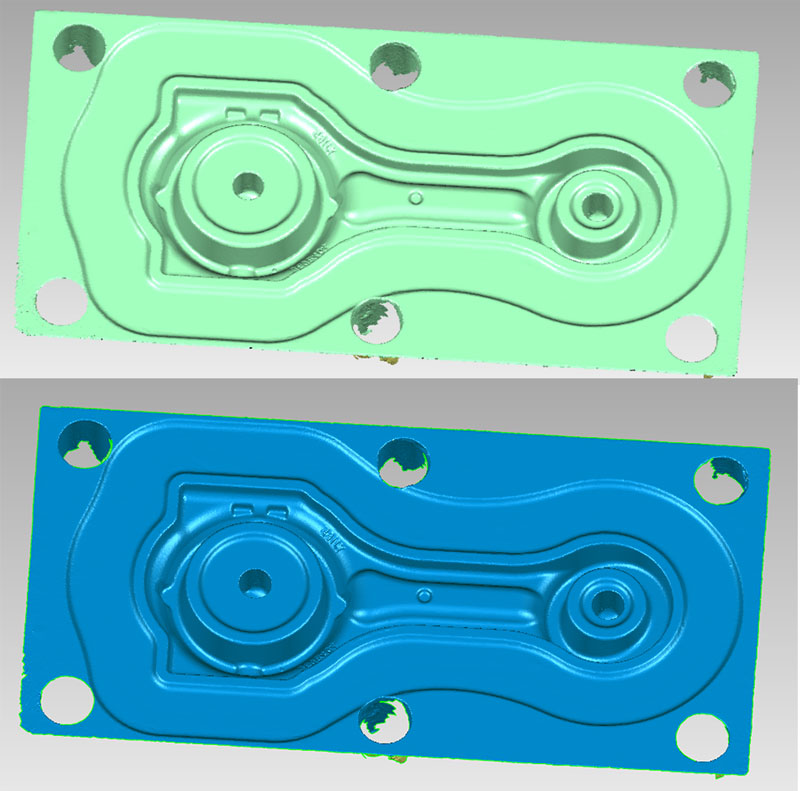

▲模具點云及stl數據

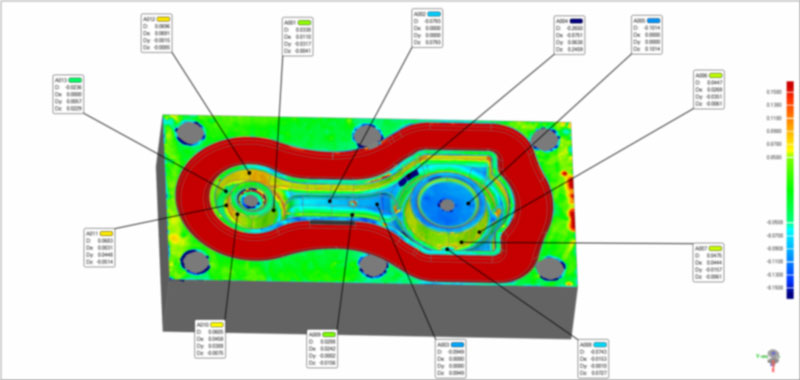

▲模具與數模檢測比對數據結果
▌三維掃描模具工作時間
貼標記點用時3分鐘
掃描時間5分鐘（解析度設置為0.6）
▼形位公差測量
要求測量得出凹模上兩圓錐軸線的距離，使用的測量方法為：建立兩軸線以及凹模上平面共三個特征，在兩軸線與平面的交點處分別創建點特征，測量?jī)牲c(diǎn)之間的距離，即兩軸線的距離。

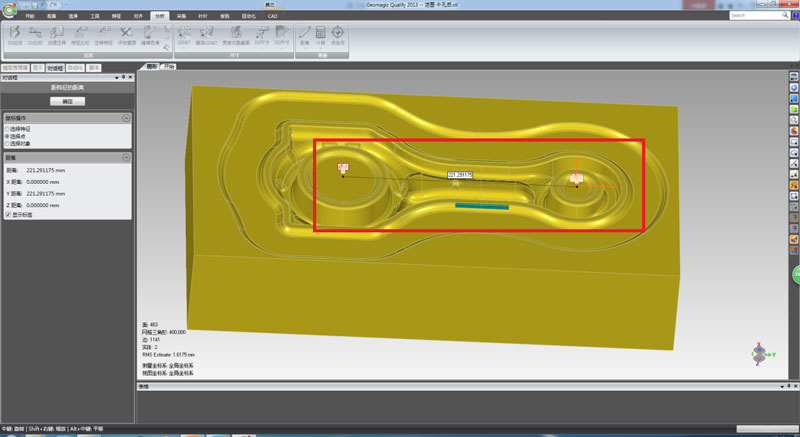

▲標準（數模）形位公差尺寸

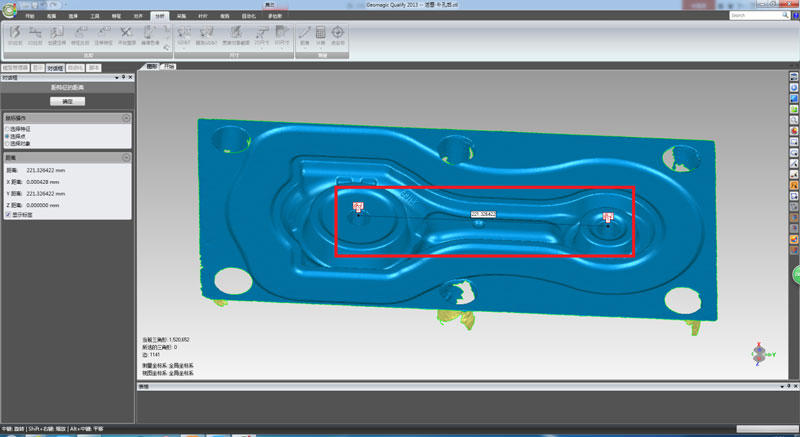

▲測得形位公差尺寸
/ 05/小結
在這次掃描過程中，HSCAN系列手持式掃描儀大大提高了模具和鑄造件測量比對的速度與質量，方便高效地為客戶解決了對于不規則鑄件的全面偏差數據的檢測以及比對問題。三維掃描解決了精密鑄造優先域模具和鑄造件偏差檢測的難題，通過激光三維掃描的方式精準地獲取鑄件和模具的外形三維數據，從而可以高效地準確地對鑄件和模具進行修正，提高工業制造行業的生產效率，精密鑄造+三維掃描，為機械制造業提供解決方案。
