- 十分鐘完成一臺汽油機缸體3D檢測？3D掃描技術如何顛覆性提升汽車制造業生產
- 本站編輯：思看科技（杭州）股份有限公司發布日期：2017-08-03 16:31
思看客戶：某汽車零部件生產商
使用產品：HSCAN331手持式三維掃描儀
掃描對象：小型汽油機缸體（發動機的重要組成）
掃描需求：獲取汽油機缸體完整的高精度三維數據
目的：快速高效地檢測出汽油機缸體的偏差值和葉片厚度
▼

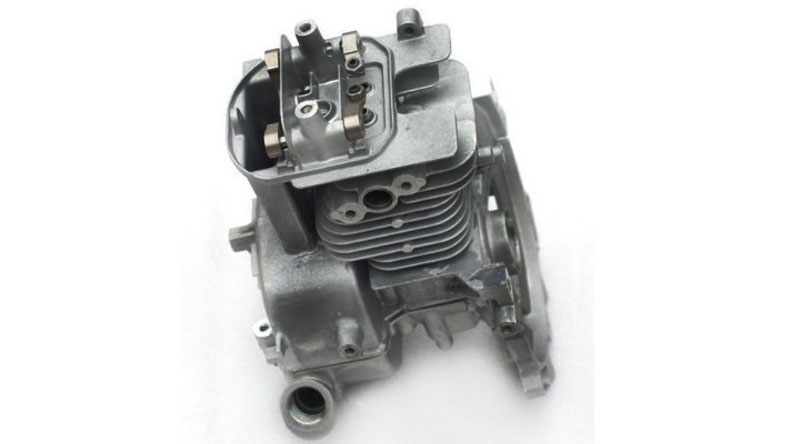

汽油機缸體
小型汽油機缸體常被廣泛用于園林機械、植保機械、農業機械、小型工程機械以及航模、車模等小型汽油機內部，是小型汽油發動機的重要組成部分，因此汽油機缸體的三維檢測對汽油機的質量控制至關重要。
▼
客戶遇到的問題
小型汽油機缸體的結構較為復雜，葉片之間間隙較小，深度較深，因此之前對其進行檢測是行業內一大難題。小型汽油機缸體傳統的檢測方式有兩種，分別是卡尺測量和三坐標測量，這兩種測量方式都無法真正解決其檢測難題。
▌卡尺測量
卡尺測量方式存在誤差很大，精度不高，效率很低。
▌三坐標測量
難以檢測結構復雜，死角過多的物體，且測量時間花費較長。
小型汽油機缸體的三維檢測難點一直以來都無法高效的解決，因此客戶希望尋找一種能保證精度的前提下同時兼顧效率的檢測方法，向思看尋求解決方案，于是嘗試使用HSCAN系列的三維掃描儀。
▼
解決方案
思看科技為客戶提供了手持式三維掃描儀HSCAN331,對小型汽油機缸體進行三維掃描檢測，先在缸體上貼少數標記點（4個及以上），借助貼有標記點的桌面，通過過渡拼接的方式，將工件完整掃描出來，獲取缸體完整的三維數據，再將掃描數據導入專業的檢測軟件中與原始數模擬合比對，獲得檢測比對報告，查看缸體偏差大小及葉片厚度。

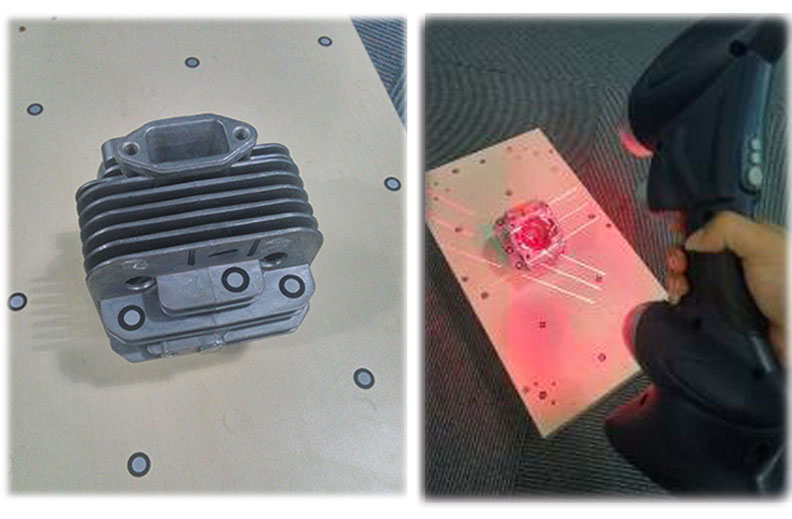

▲3D掃描對象：小型汽油機缸體
三維掃描測量流程
step1.快速貼上定位標記點，無需做噴粉等預處理；
step2.HSCAN331掃描汽油機缸體，快速準確地獲取三維數據；
step3.將汽油機缸體的原始3D圖紙與掃描獲得的三維數據進行比對，精準快速獲取偏差注釋圖
step4.根據獲得的誤差結果進行產品修正
-所需產品及型號-

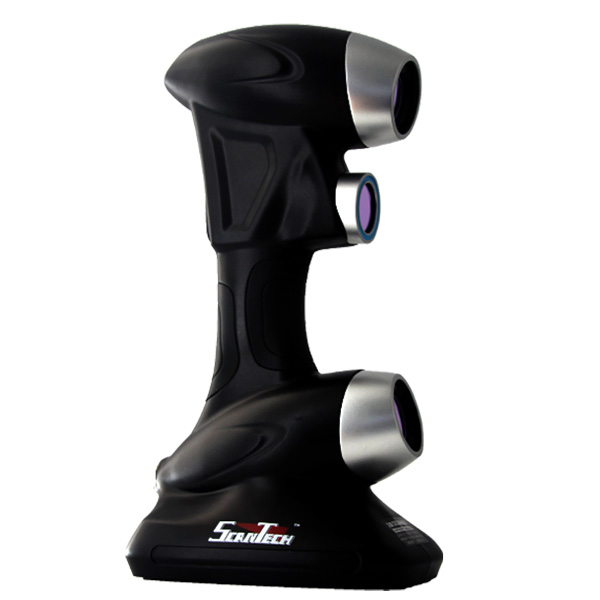

▲HSCAN331三維掃描儀|點擊圖片即進入產品介紹
▼
三維掃描數據結果
▌三維數據比對

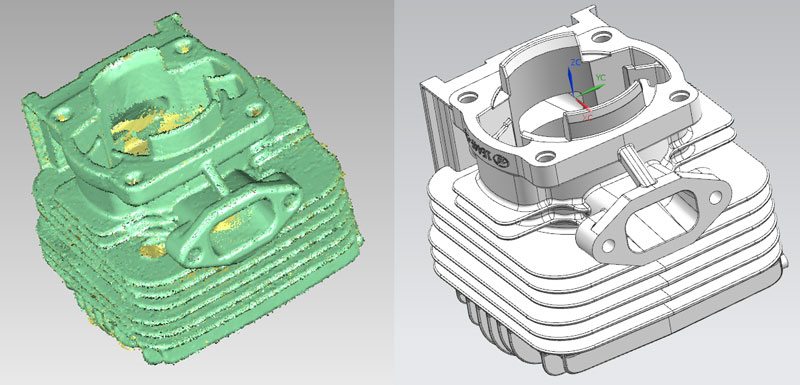

▲掃描獲得的三維點云和數模文件
▲數模比對過程圖

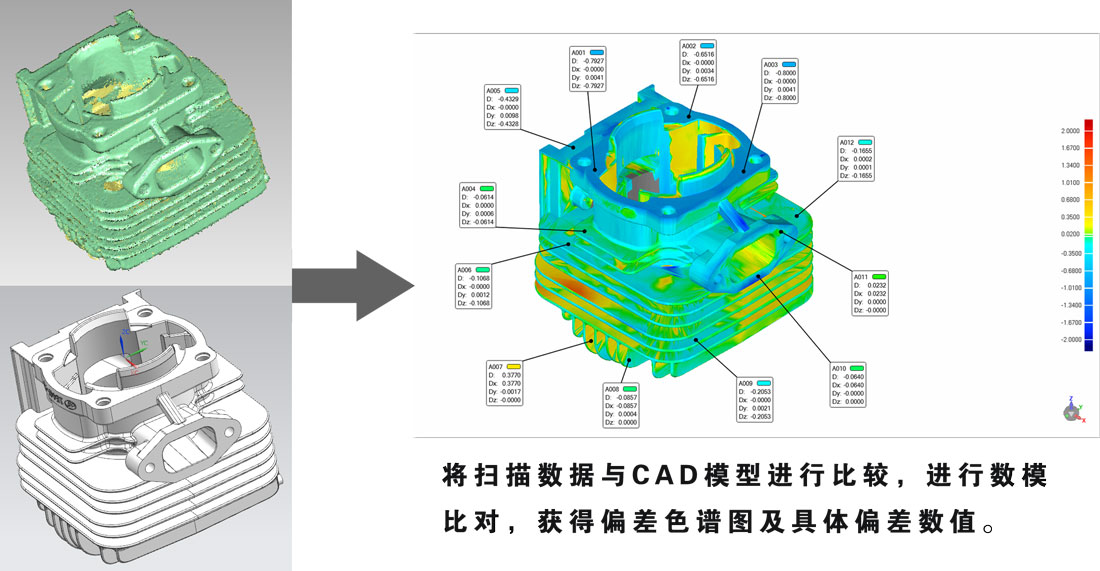

將掃描數據與CAD模型進行最，進行數模比對，獲得偏差色譜圖及具體偏差數值

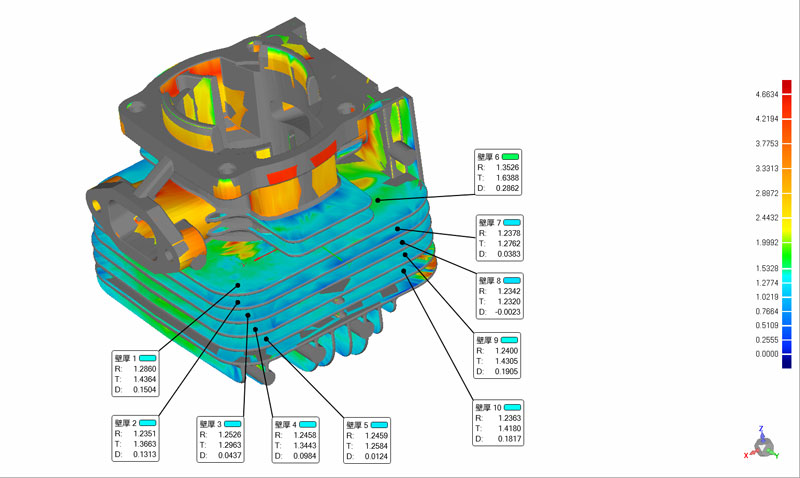

▲厚壁偏差檢測比對結果
▌三維掃描檢測工作時間
貼標記點用時1分鐘
掃描時間5分鐘
數據檢測比對用時4分鐘
共計10分鐘
▼
小結
HSCAN手持式三維掃描儀快速準確地獲取了小型汽油機缸體的三維偏差注釋圖，直觀地檢測出厚壁偏差，葉片厚度，降低質量控制的工作難度，提升三維檢測的精度，為汽車制造商客戶提供便利、高效的檢測手段，保證每個零部件的高品質，為駕駛者保駕護航！
