摘要
思看手持式三維掃描儀高效快速精準地采集了家具復雜的三維外形數據，極大程度的簡化了家具雕花樣式的設計改造過程，大大解放了家具雕刻工藝上的人力，大大提高家具的生產效率。
掃描對象：實木家具雕花餐椅
掃描需求：獲取家具精確的雕花及外形的三維數據，保證自動化生產出老木匠的工藝水準。
目的：解決高水準木匠資源稀缺，機器雕刻失真呆板凝滯的問題。
------------------------------
行業現狀
眾所周知，實木家具的手工雕刻工藝高低取決于木匠的雕刻水準，而家具行業里一個高水準的老木匠“一匠難求”，成本極高，這大大增加了實木家具廠家的工藝成本和生產效率。
因此當下很多家具廠家采用機器雕刻，主要對家具進行正向測繪，得到家具3D設計圖紙進行數字編輯，結合雕刻機通過電腦實現自動化生產。
但是，機器雕刻只適合雕刻簡單規則圖形，對于復雜的、多曲面的圖形雕刻不可避免存在刻板、簡單、層次感差的缺點；而且復雜的雕刻設計難度很高，耗時長，無法保證準確度和精度。
由此可見，手工雕刻和機器雕刻各有千秋，那么是否存在一種兩全其美的解決方案呢？
當然用手持式三維掃描儀來解決這一難題了！接下來看看思看三維如何解決雕刻工藝問題，解放家具廠的人力和生產成本。
/ 01 /客戶需求
客戶是一家設計生產各種風格實木家具的公司，其主要需求是將以往家具產品的雕花以及外形轉化為3D數模，對其裝配或再設計；需要一種簡便易操作的三維掃描方式將復雜工藝的家具高度還原。
/ 02 /解決方案
思看科技為客戶提供了手持式三維掃描儀HSCAN331,采用手持式三維掃描儀對家具進行掃描，得到三維數據后對其處理然后逆向造型，即可輕松得到樣件高精度的三維圖紙，可用于再設計或錄入雕刻機自動化生產。

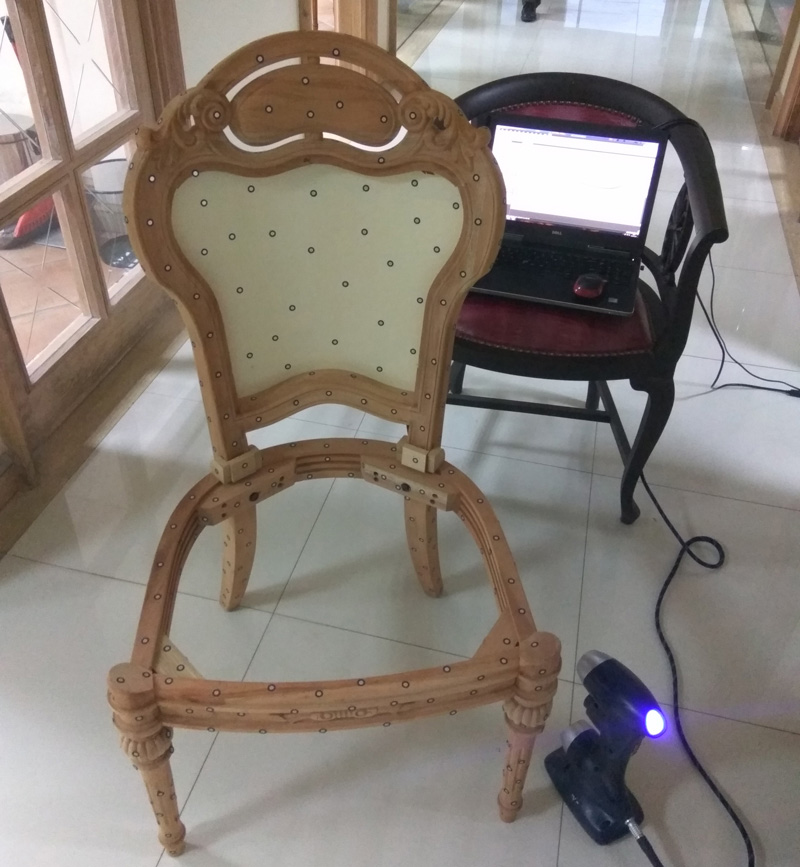

▲現場掃描工作狀態
三維掃描測量流程：
step1.快速貼上定位標記點，無需做噴粉等預處理；
step2.手持式三維掃描儀HSCAN331掃描家具外形，快速準確地獲取家具高精度的三維外形數據。
step3.數據后處理后逆向造型生成數模文件，用于后續的生產應用。
-所需產品及型號-

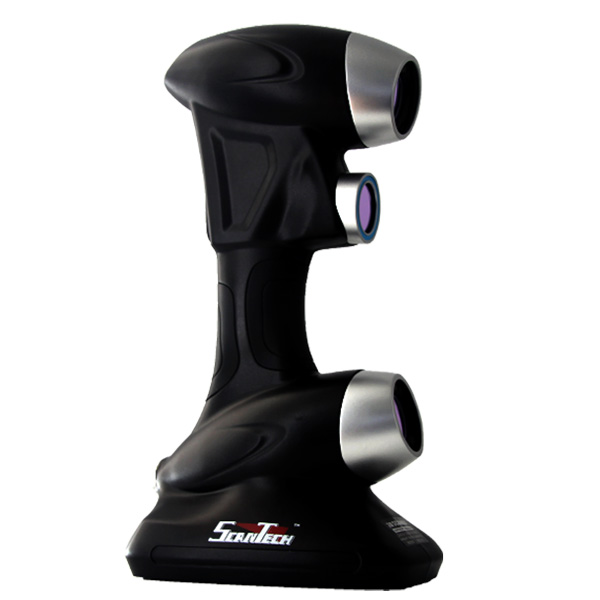

▲HSCAN331
/ 03 /掃描數據結果
▌三維掃描數據

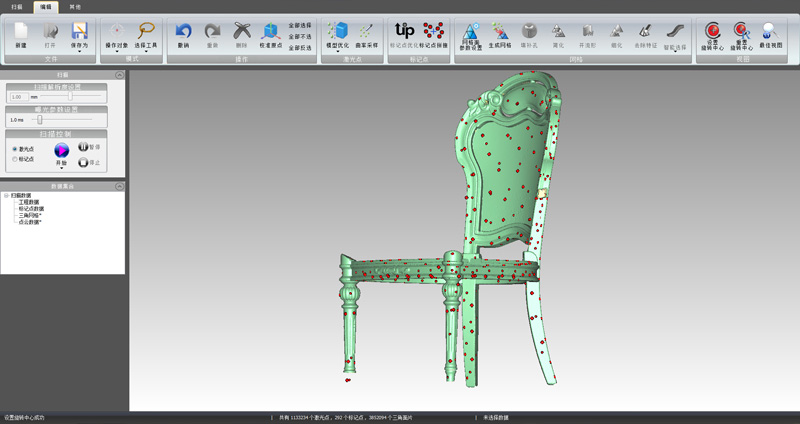

▲掃描過程軟件同步生成的三維點云模型
▲三維網格數據
將得到的STL三角面片數據轉化為曲面數模，然后與客戶的三維造型軟件對接，即可進行后續的裝配再設計。
▌三維掃描檢測工作時間
貼標記點用時5分鐘
拍攝時間15分鐘
共計20分鐘
/ 04 /小結
思看手持式三維掃描儀高效快速精準地采集了家具復雜的外形數據，極大程度的簡化了家具雕花樣式的設計改造過程，大大解放了家具雕刻工藝上的人力，大幅度提高家具的生產效率。
