摘要：發動機缸蓋的孔位、孔徑、尺寸等參數對產品的質量控制起著至關重要的作用，發動機缸蓋存在任何細微的偏差都會直接影響后續的產品生產制造的工作，思看用HSCAN331手持式三維掃描儀快速準確地獲取了發動機缸蓋的三維偏差注釋圖，直觀地檢測出存在的偏差，快速獲取偏差數據，為發動機缸蓋三維檢測提供了便捷高效的三維數字化方案。

/ 01 /客戶需求

發動機缸蓋生成完成后需要對孔位的輪廓度，孔徑，相對位置等參數進行檢驗檢測以確定產品是否符合要求。對同一批次的多個樣件檢測可以反映模具狀況以確定后期是否需要修模補模?？蛻舴磻?yīng)傳統的三坐標測量存在很多問題，制約了生產效率：

▌由于受機械運動的限制導致檢測速度較慢；

▌只能獲取關鍵點，無法獲得整個被測物的三維數據；

▌不能反應整個被測物的形狀，檢測結果不直觀；

▌檢測工件尺寸受三坐標大小限制；

客戶希望尋找一種能保證精度的前提下同時兼顧效率的檢測方法。于是嘗試使用思看科技HSCAN系列的三維掃描儀。

/ 02 /解決方案

思看科技為客戶提供了手持式三維掃描儀HSCAN331,對發動機缸蓋進行三維掃描檢測，獲取定位點和三維數據，無需噴粉，掃描操作方便靈活死角小，掃描速度快，與三坐標測量相比能大幅提升檢測速度，提高效率。同時配合原始3D圖紙通過3D最精準快速獲取偏差注釋圖，數據保存直觀方便。

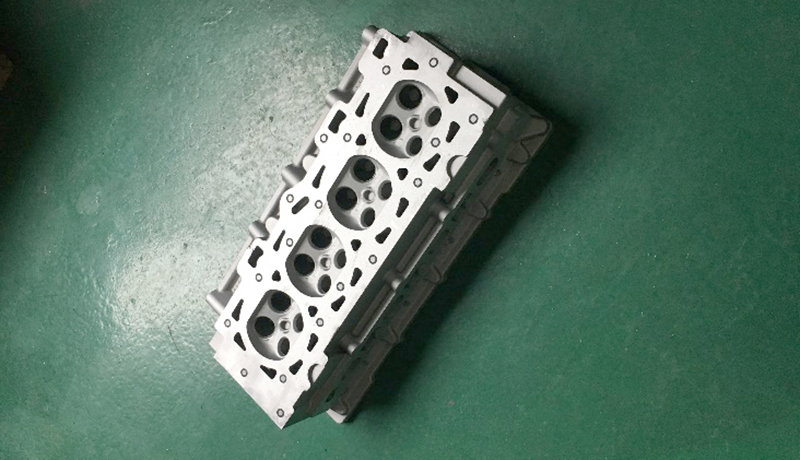

▲掃描對象：發動機缸蓋

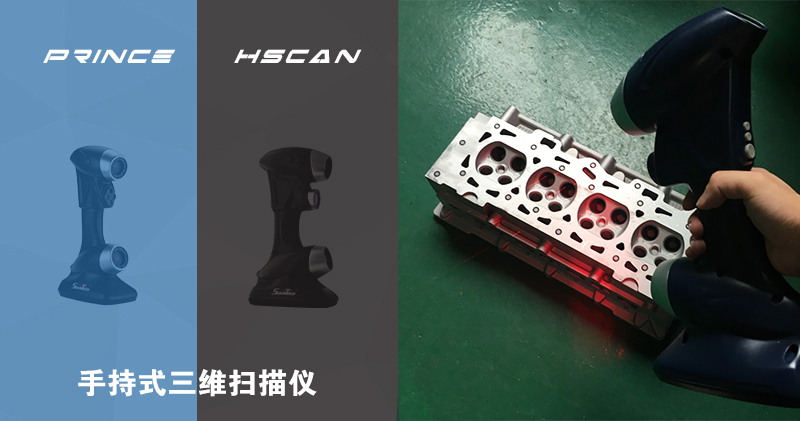

▲掃描過程實拍

-所需產品及型號-

▲HSCAN331三維掃描儀

/ 03 /掃描數據結果

▌獲得點云數據

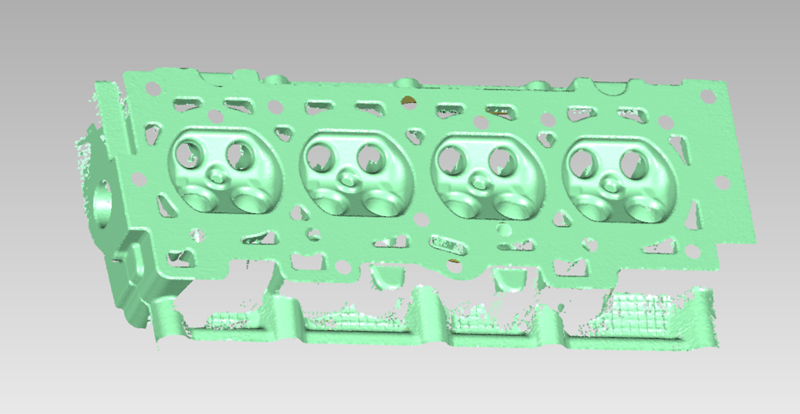

▲掃描獲得的三維點云

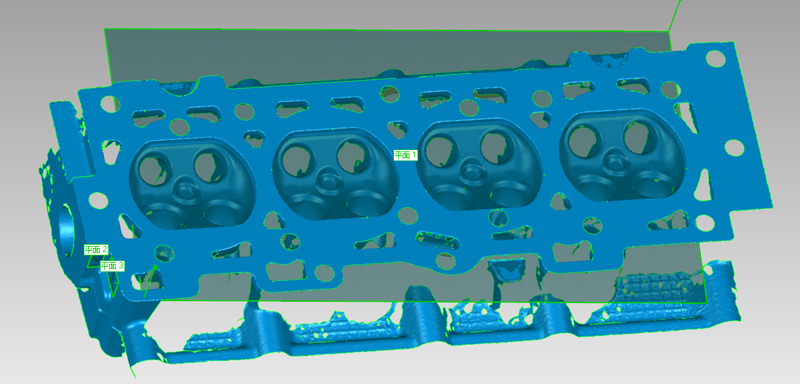

▲掃描獲得的STL數據

獲取三維數據特征，通過以特征作為基準對齊排除加工面導致實物與3D圖紙不一致而對3D比對的干擾，準確獲取3D偏差注釋圖

▌三維掃描數據

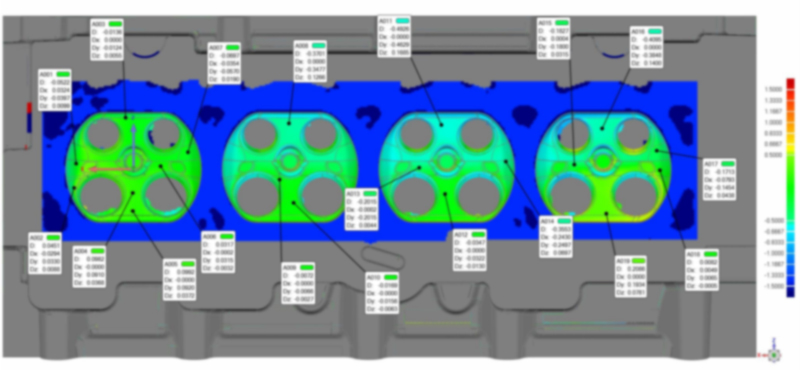

▲檢測比對結果

▌三維掃描檢測工作時間

貼標記點用時2分鐘

掃描時間3分鐘

數據檢測比對用時5分鐘

共計10分鐘

/ 04 /小結

通過HSCAN手持式激光三維掃描儀快速準確地獲取了發動機缸蓋的三維偏差注釋圖，直觀地檢測出存在的偏差，快速獲取偏差數據，為思看的客戶提供便利、高效的檢測手段，獲得了客戶的認可和好評。
