一、客戶需求描述

鑄件在澆注成型后會與圖紙存在較大偏差，而且形狀不規則，使用傳統測繪方式檢測操作復雜且費時，難以得出全面直觀的檢測結果；對于鑄件的模具，要求精度較高，在測量全面的偏差數據的同時，還需測出指定的形位公差。

二、思看解決方案

1.解決方案

掃描得出鑄件以及凹模型腔的外形三維數據，使用檢測軟件將得到的三維數據與其數模進行3D最以及相應的數據分析，得到全面直觀的加工偏差數據和指定的形位公差數據。

2.所需儀器及型號

手持式三維掃描儀HSCAN331

3.掃描儀工作時間

a、掃描連桿用時

? 貼標記點用時3分鐘

? 掃描用時5分鐘（解析度設置0.6）

b、掃描活塞用時

? 貼標記點用時2分鐘

? 掃描用時4分鐘（解析度設置0.6）

c、掃描凹模用時

? 貼標記點用時3分鐘

? 掃描用時5分鐘（解析度設置0.4）

三、掃描數據及結果

1.掃描三維數據

a、連桿

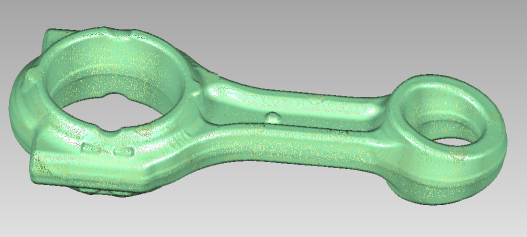

連桿點云數據

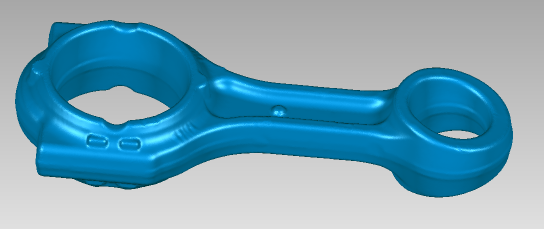

連桿小面片數據

b、活塞

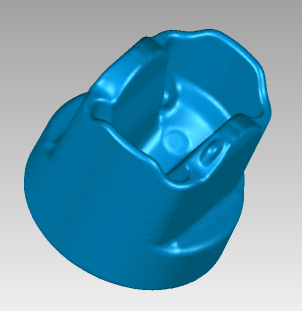

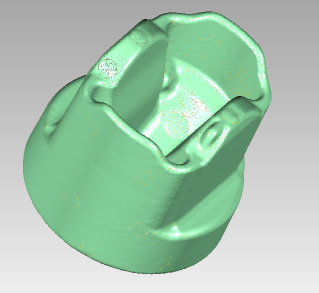

活塞點云數據              活塞小面片數據

c、凹模

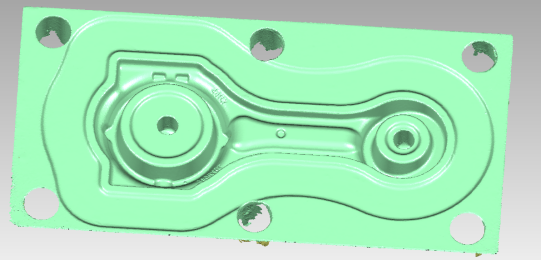

凹模點云數據

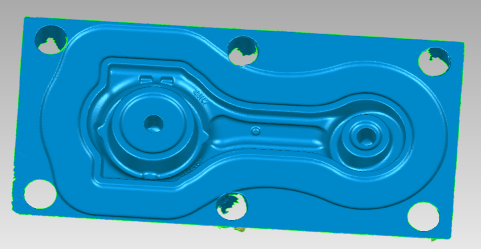

凹模小面片數據

2.3D最結果

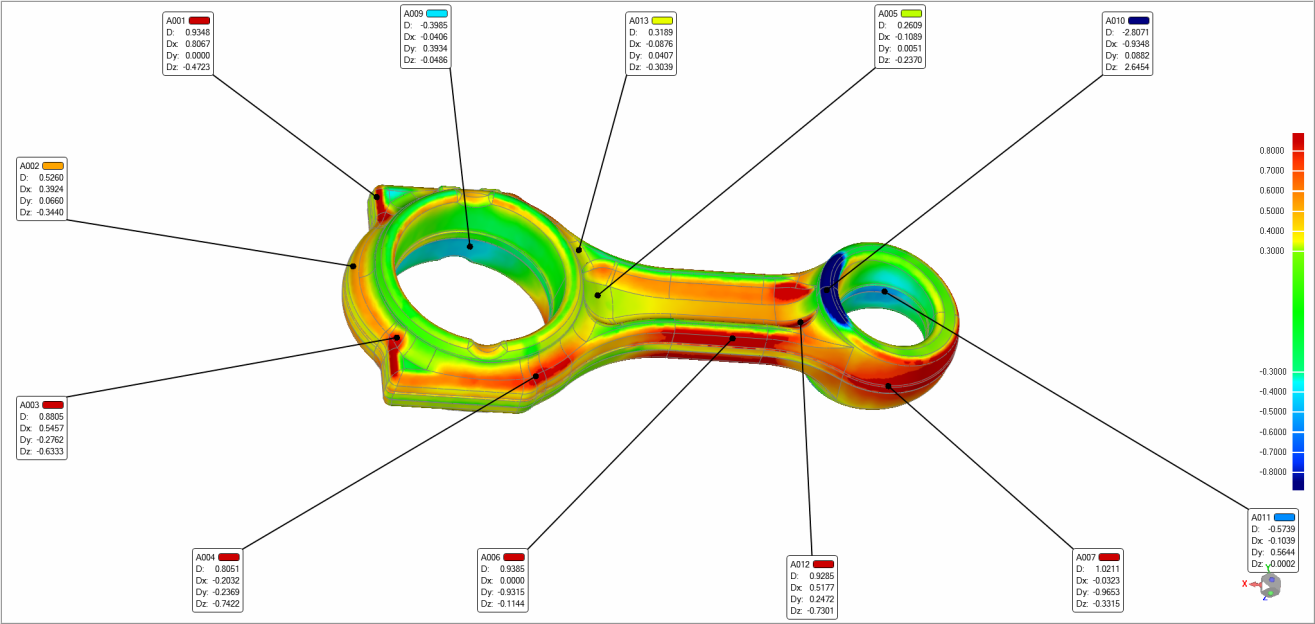

a、連桿

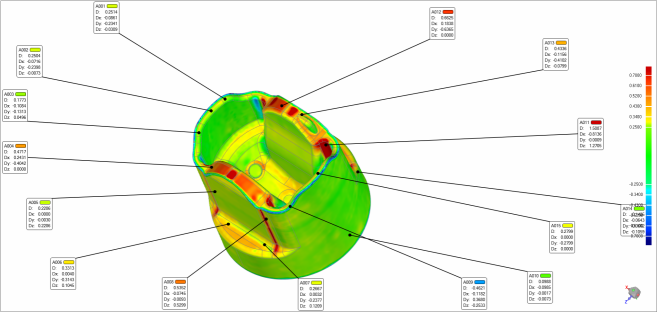

b、活塞

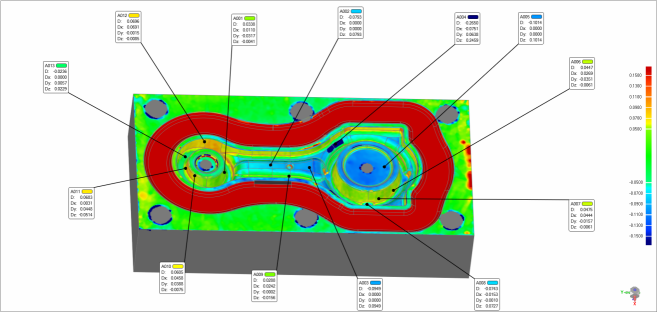

c、凹模

3.形位公差的測量

要求測量得出凹模上兩圓錐軸線的距離，使用的測量方法為：建立兩軸線以及凹模上平面共三個特征，在兩軸線與平面的交點處分別創建點特征，測量?jī)牲c(diǎn)之間的距離，即兩軸線的距離。

標準（數模）形位公差尺寸

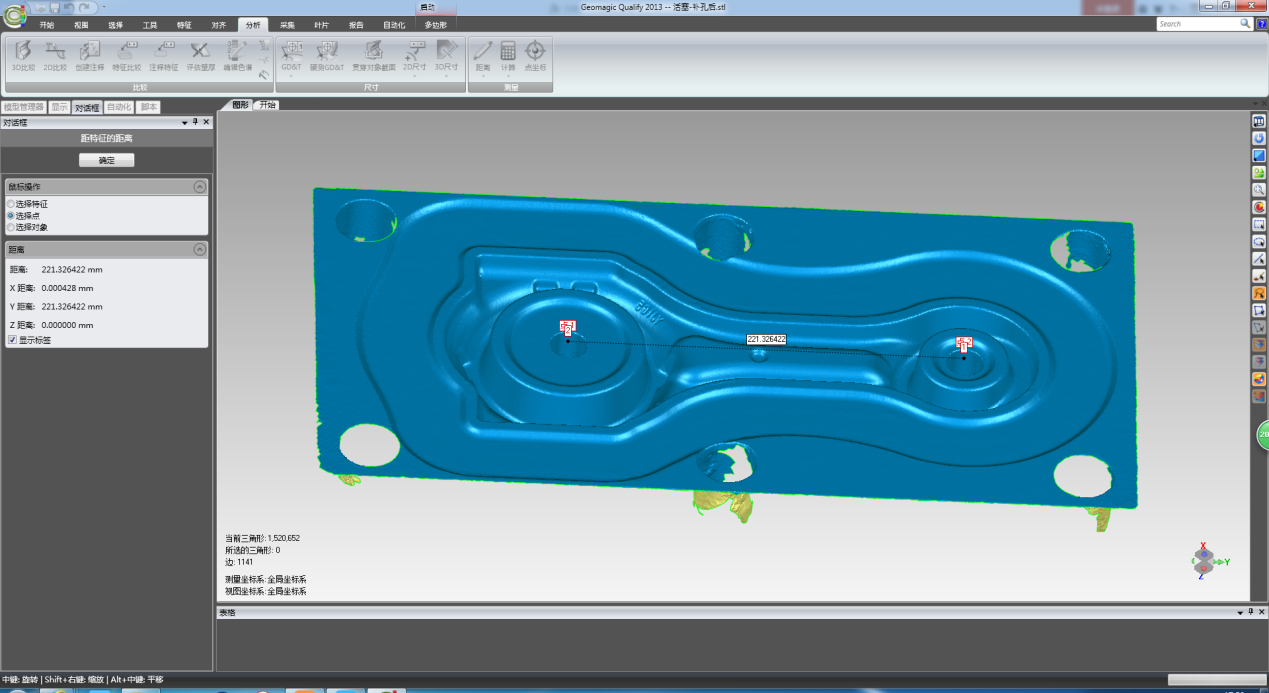

測得形位公差尺寸

四、小結

手持式激光掃描儀的應用大大提高了測量比對的速度與質量，方便高效地為客戶解決了對于不規則鑄件的全面偏差數據的檢測以及比對問題。
