隨著“中國制造2025”發展浪潮的推動，我國工業制造越來越朝著精細化方向發展，未來我國的模具經過行業結構調整后，模具加工的精度要求將越來越高。
三維掃描技術與模具
一般來講，模具屬于單件生產，但它涉及的零部件繁多。目前模具測量通過游標量具、千分尺和測微儀等接觸式測量工具，只能測量模具寬度、高度和深度等少量指標，不僅操作復雜，耗時長，而且難以精確測量整個模具完整的曲面和凹陷三維數據，達不到現有模具精確修復的要求。三維激光掃描儀通過非接觸式測量方式，數據采集量高，可快速方面地獲取模具的三維數據模型。
接下來我們看看思看如何培訓客戶用手持式三維掃描儀獲取復雜模具精確的外形三維數據的。
1
客戶需求描述
由于加工設備和工藝上的差異較大，模具在加工生產后往往達不到所需要的精度，且加工偏差出現區域無法預測，客戶原本使用三坐標測量方法不僅耗時，而且無法得到全面的偏差信息。為了改變原來工作低效的現狀，客戶選擇思看的HSCAN系列手持式三維掃描儀，采用激光三維掃描對模具進行三維檢測。
2
思看解決方案
對于模具誤差檢測的問題，思看采用手持式三維掃描儀進行掃描測量，先對其進行標記點掃描，得到全局的定位，然后對其進行掃描激光點獲取三維數據，將掃描數據導入比對軟件與模具的數模進行 3D最，得出該模具與數模的全面偏差信息，并生成檢測報告。
step1.快速貼上定位標記點，無需做噴粉等預處理；
step2.手持式三維掃描儀HSCAN331掃描操作方便，快速準確地獲取模具表面復雜的三維數據；
step3.將獲得的三維數據與模具的數模進行3D最，得出相關偏差信息。
- 所需儀器及型號 -

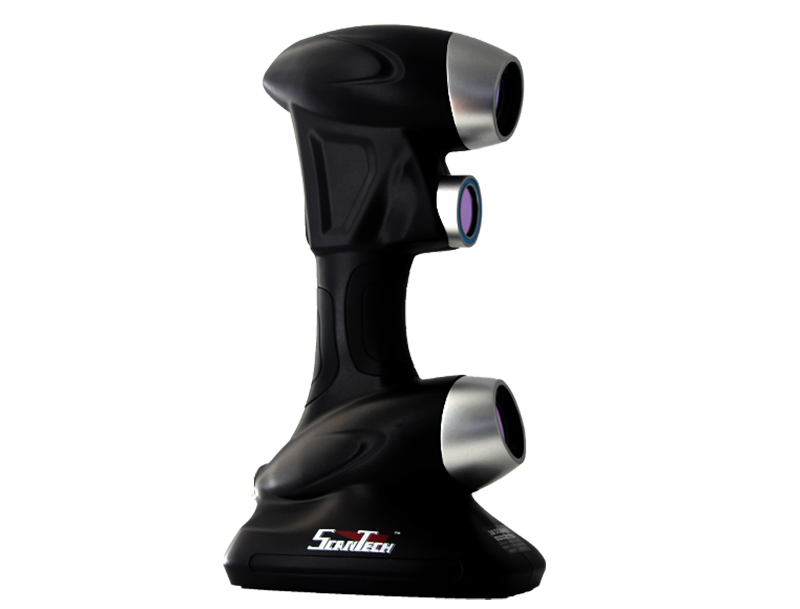

▲HSCAN331 手持式三維掃描儀
3
掃描數據及結果
貼標記點3分鐘
掃描時間5分鐘
數據后處理，出具報告10分鐘

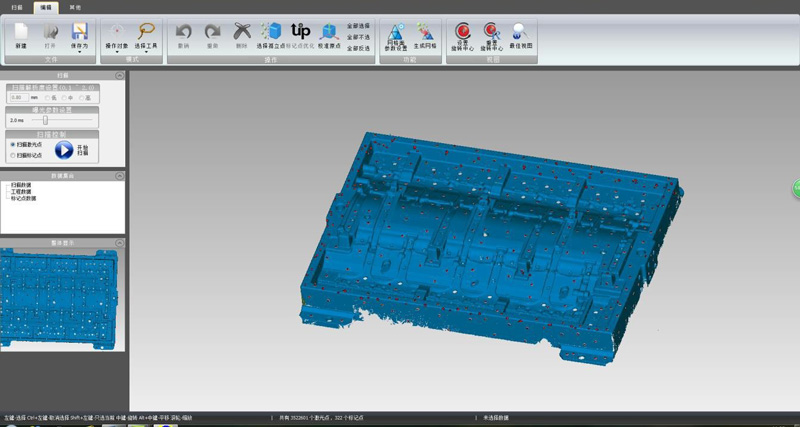

▲掃描獲取的點云和stl三維數據

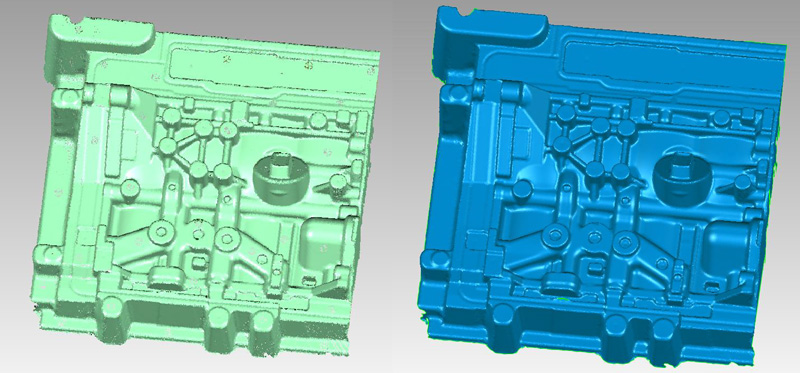

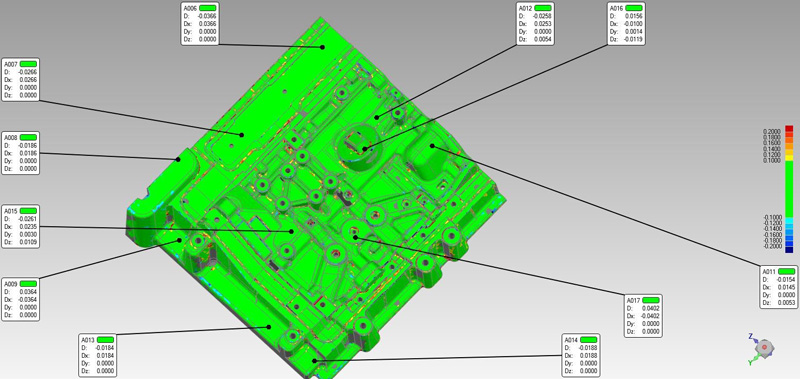

▲3D 最結果:缸體外模（最佳擬合對齊）
貼標記點2分鐘
掃描時間5分鐘
數據后處理，出具報告10分鐘

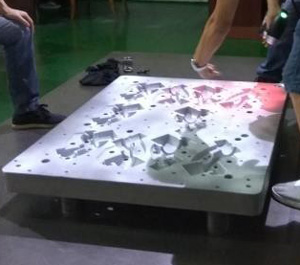

▲三維掃描過程實拍

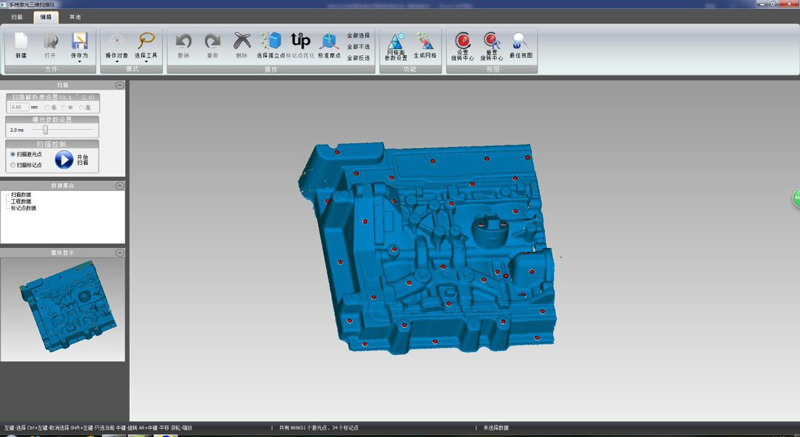

▲掃描獲取的點云和stl三維數據

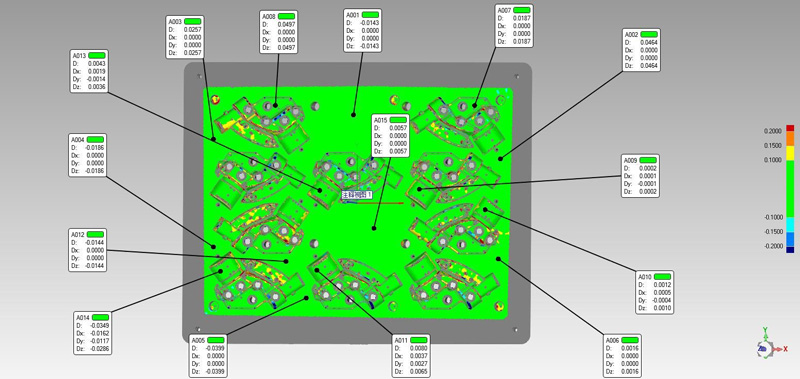

▲3D 最結果:分型平面特征+最佳擬合對齊
貼標記點5分鐘
掃描時間10分鐘
數據后處理，出具報告10分鐘

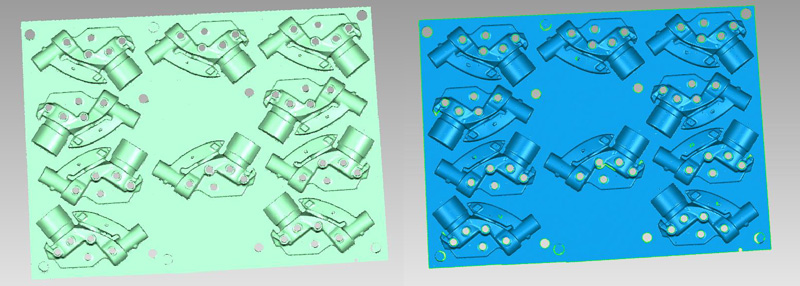

▲掃描獲取的stl三維數據

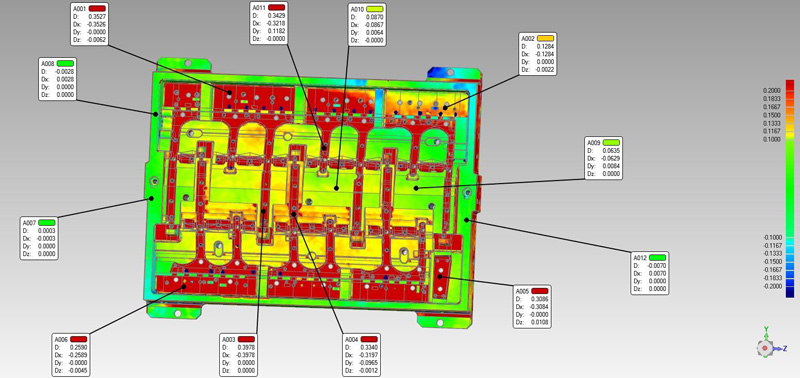

▲3D 最結果（該模具型腔內有 0.2mm 厚的涂料層）
4
小結
模具生產的工藝水平及科技含量的高低,已成為衡量一個國家科技與產品制造水平的重要標志。與傳統的三坐標測量方法相比，思看科技的手持式三維激光掃描儀在模具的應用上不僅能夠節省大量的測量時間，而且可以準確地獲得了模具偏差數據，幫助客戶快速全面解決模具全面偏差對比測量的問題。
