一、 客戶需求描述

1. 行業現狀

   該客戶的產品為鈑金件，鈑金在生產的過程中容易產生較大的形變，形變產生的偏差將直接影響后續裝配工藝的進行，所以測量形變偏差是否在偏差允許范圍之內成了必不可少的部分。

2. 客戶當前檢測手段局限性

   之前這種鈑金件的檢測有兩種方案，一種是拿到實驗室用三坐標檢測，這種方法操作繁瑣，速度慢，且對周圍檢測環境要求苛刻。另一種是用拍照式的掃描儀掃描三維數據，通過軟件檢測，這種方法每次掃描前必須對工件噴上白色的顯像劑，在便攜性跟操作性上效率都不高。

二、 思看解決方案

1. 解決方案

   首先，在被掃描的鈑金件上快速的貼上定位標記點，再通過非接接觸式三維激光掃描，對被測件進行整體的掃描，獲取工件表面形狀三維數據；然后，將獲得的數據與工件設計模型進行匹配分析，制作產品檢測報告；最后，根據設計要求和加工工藝規范，結合檢測報告，判斷合格與否。

2. 所需儀器及型號

  杭州思看手持式三維激光掃描儀Prince系列。

3. 描儀工作時間

? 貼標記點用時5分鐘；

? 三維數據掃描用時3分鐘；

? 數據后處理及生產檢測比對報告用時2分鐘。

三、 掃描數據及結果

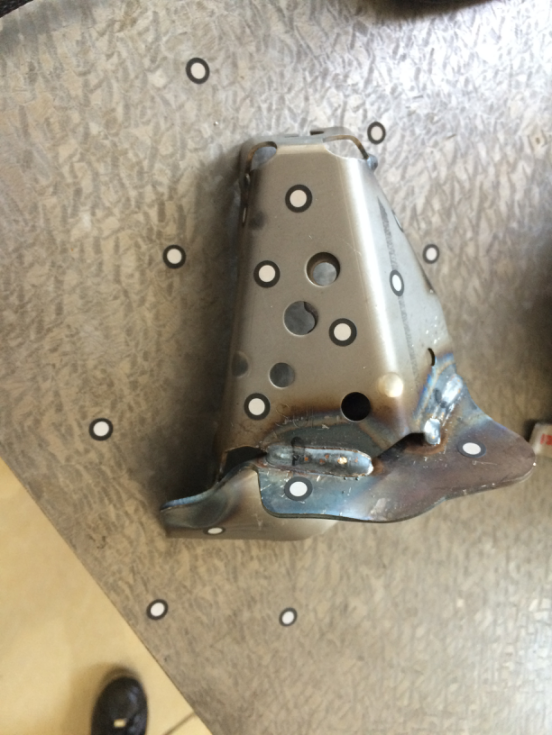

1. 掃描工作現場

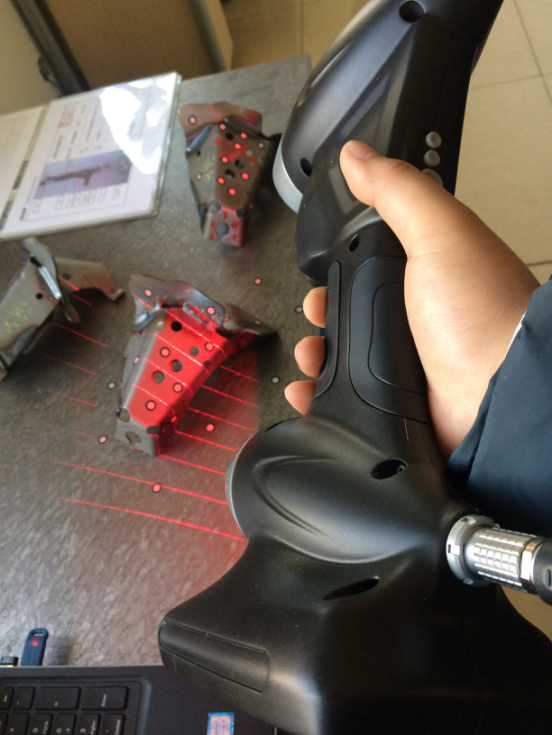

圖1 現場掃描

圖2 現場掃描工作狀態圖

2. 掃描數據

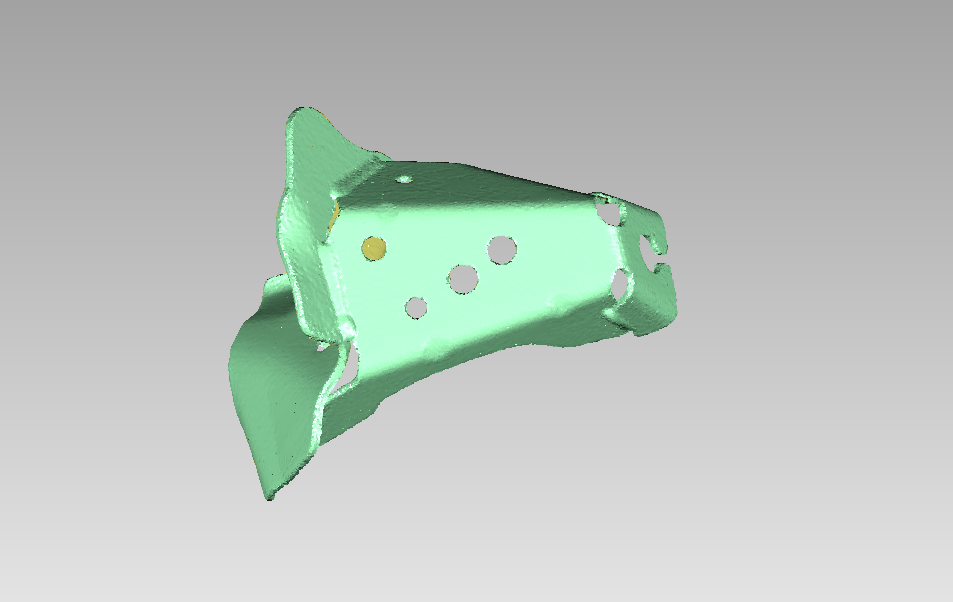

圖1 掃描點云數據

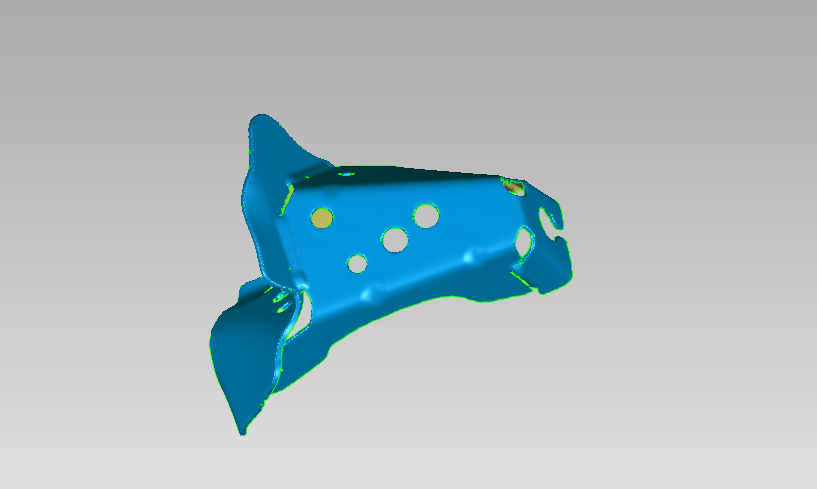

圖2 掃描stl數據

3. 比對結果

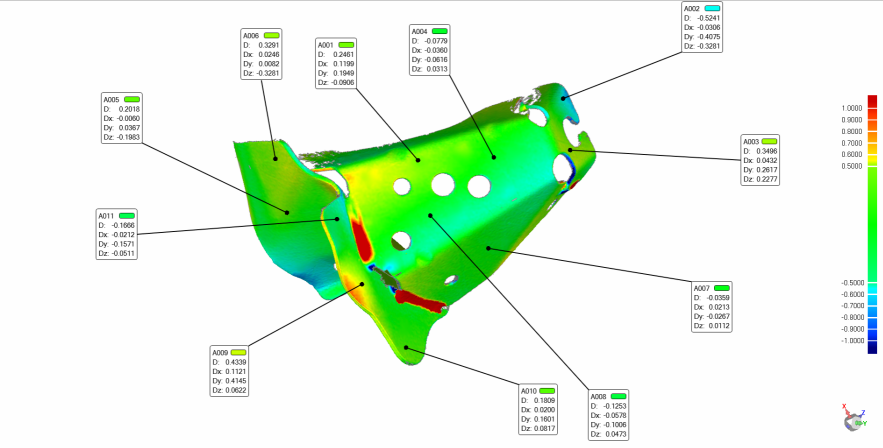

圖4 數模比對

四、 小結

   對于裝配要求較高的鈑金件，手持式三維激光掃描儀有無可比擬的優勢：首先，貼點非接觸式掃描，對被測工件大小沒有限制；其次，手持式掃描，工件無需固定，無需專門設計檢測夾具，可以做到隨到隨檢；最后，準確獲取的數據還可以用于逆向設計。客戶通過使用我公司的三維掃描儀，縮短了檢測周期，減少了檢測費用，
