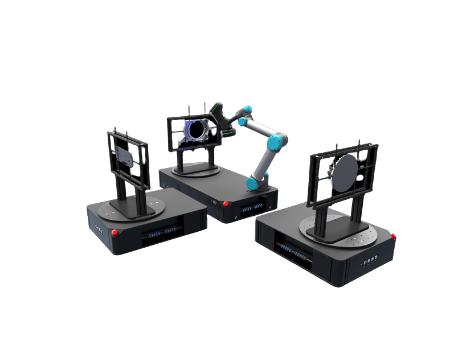

AM-DESK 標準型自動化光學3D檢測系統，由智能控制系統、多個伺服運動機構、安全系統、運動控制軟件、測量分析軟件、SPC批量分析軟件構成，設計緊湊，輕松部署，可拓展性高。支持不同品牌型號協作機器人，可搭載SCANTECH全系列三維掃描儀，融入工廠車間、實驗室及其他高強度工作環境，應對不同零件的自動化檢測需求，保持高精度連續性三維測量。
| 型號 | AM-DESK 60120 | AM-DESK Lite | ||
| 外形尺寸 | 1200*600*177 mm | 1200*600*180 mm | ||
| 設備質量 | 75KG | 70KG | ||
| 轉臺承重 | ≤140KG | ≤75KG | ||
| 轉臺最大轉動速度 | 50°/S | 40°/S | ||
| 通訊接口 | TCP/IP | TCP/IP | ||
| 支持機器人品牌型號 | 優傲UR5 遨博AUBO i5 節卡 JAKA ZU5 大族 Han’s E05-L 艾利特 ELITE CS66/EC66/EA66 埃夫特EFORT ECR5 法奧意威 FAIR FR5 | |||
| 輸入電壓 | 110V~220V/50-60Hz | 220VAC/50~60Hz | ||
| 峰值功率 | 900W | 700W | ||

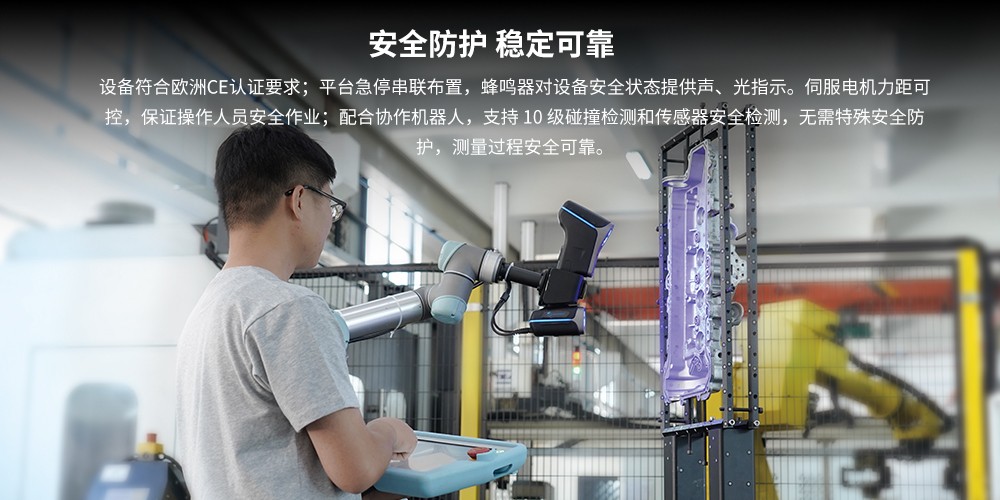

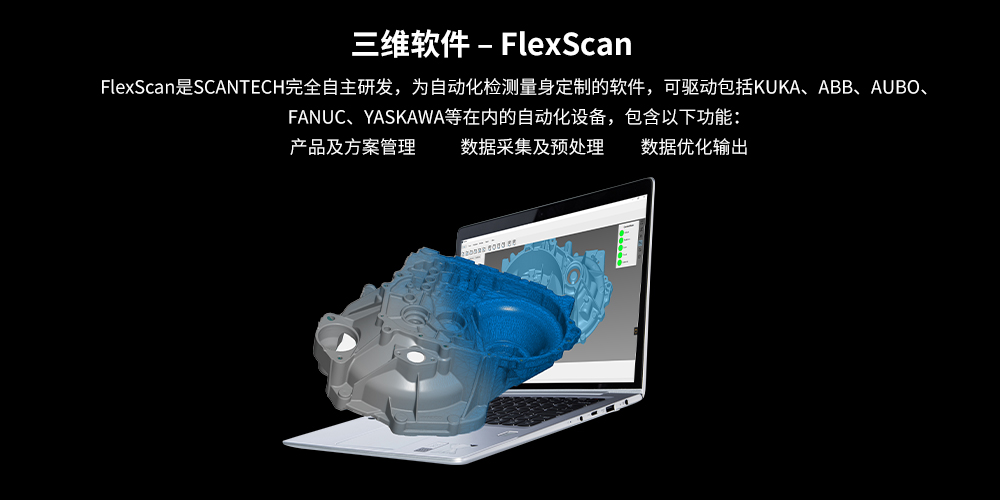

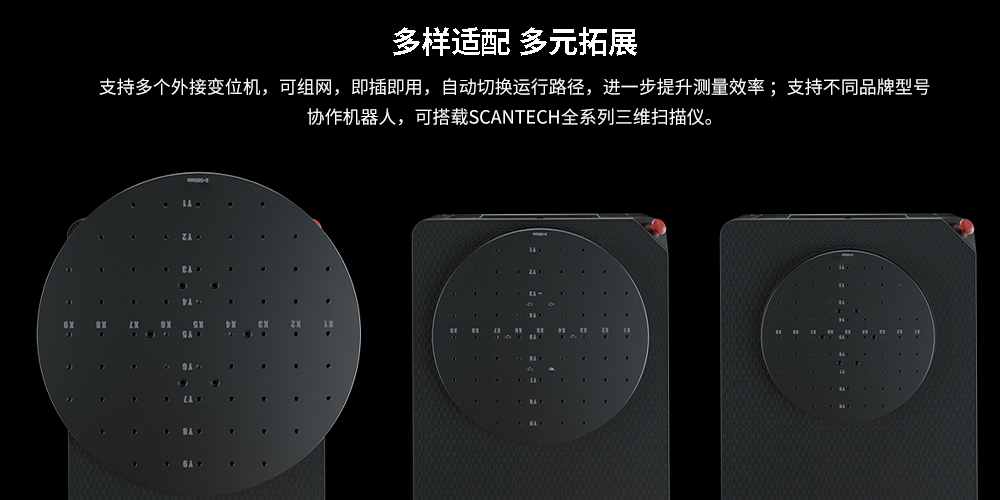

平臺安全穩定，符合歐標CE認證要求，有多種安全防護硬件，保障安全作業。多樣配件提供不同搭配可能性，可實現不間斷測量及各類特殊零件的自動化三維測量。SCANTECH自動化軟件FlexScan ，界面簡潔，簡單易學，人機交互清晰明了；內置多種通訊模式，支持多種機器人，可根據現場不同布局，適應多變位機的自動測量。
無論是在嘈雜沖壓車間環境、高強度流水線，還是環境惡劣的焊接車間、教學環境，AM-DESK都能有效應對市面上大部分鑄件、塑料件、沖壓鈑金件等小型零件（100kg以內）檢測需求。

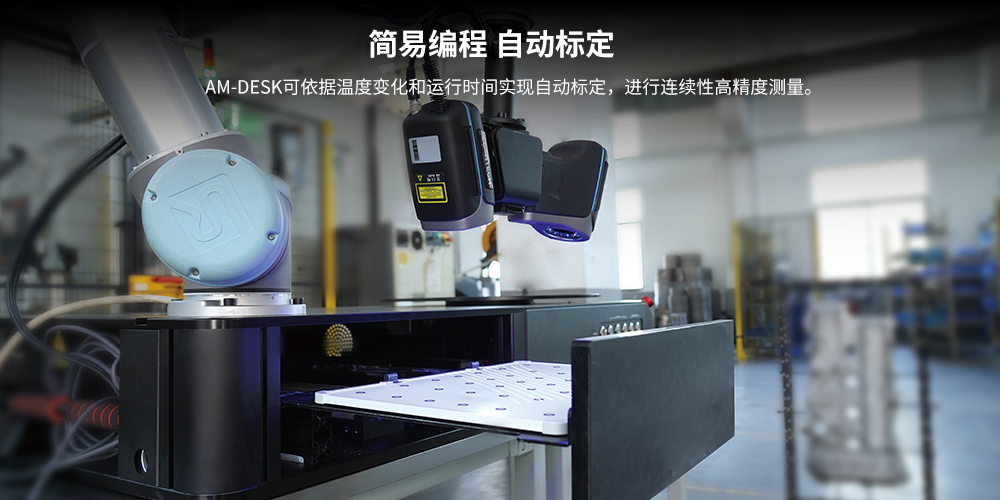

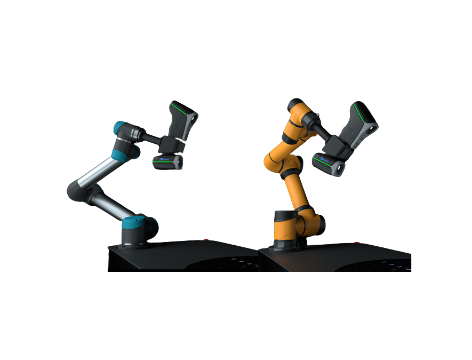

平臺采用PLC和伺服電機系統構架，選配多種協作機器人，搭建可編程全自動設備。支持一鍵啟動，依據設定的運行路徑，執行不同復雜測量任務；支持工程師、操作員兩種不同模式；面對高強度連續工作，復雜多變的外部條件變化，為保持掃描儀精確測量，需在環境變化過程中，對掃描儀進行自動標定。AM-DESK可依據溫度變化和運行時間實現全自動標定*，進行連續性高精度測量。
*AM-DESK LITE不支持全自動標定
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
