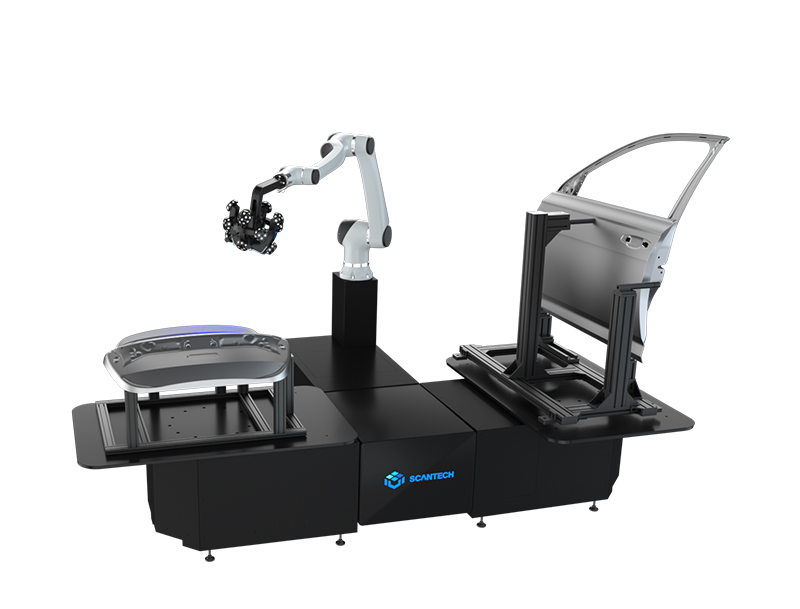

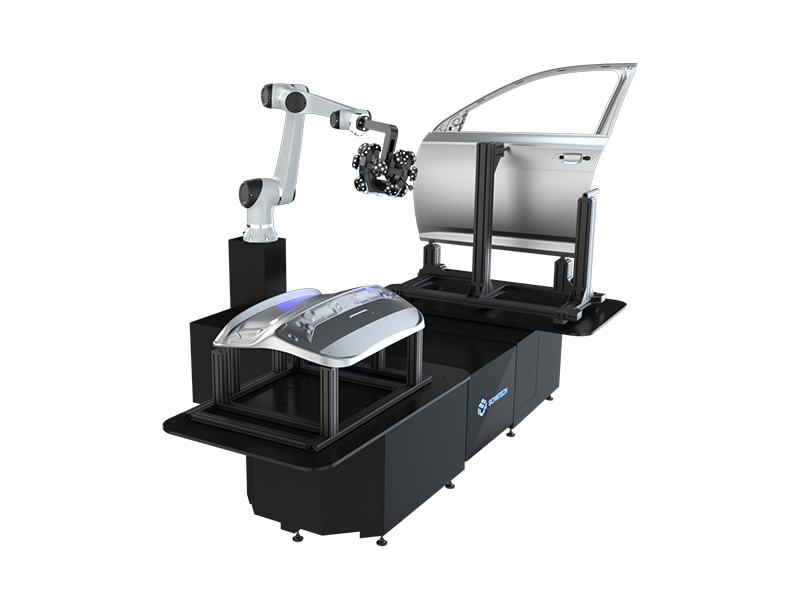

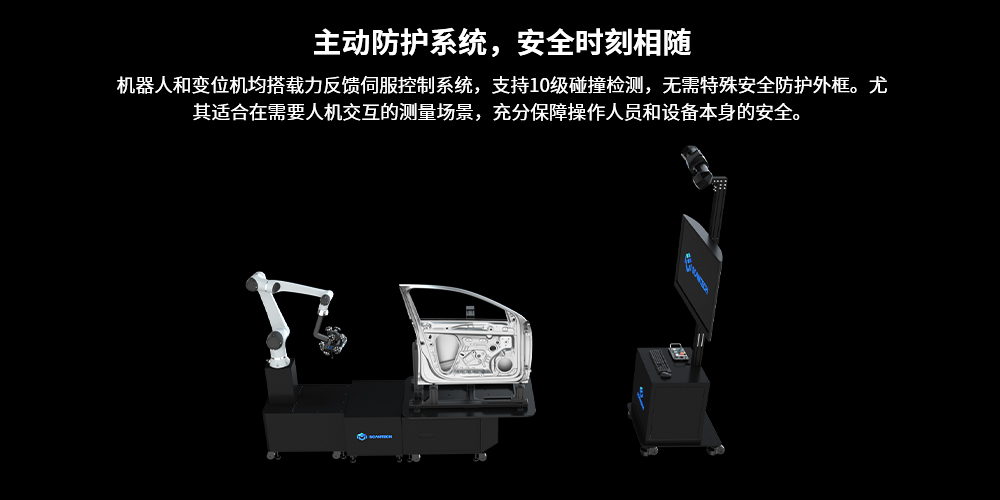

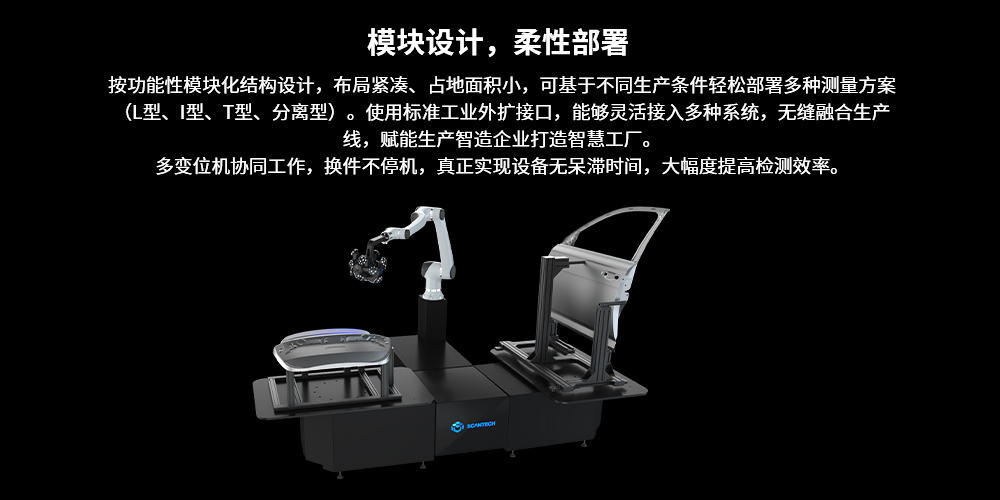

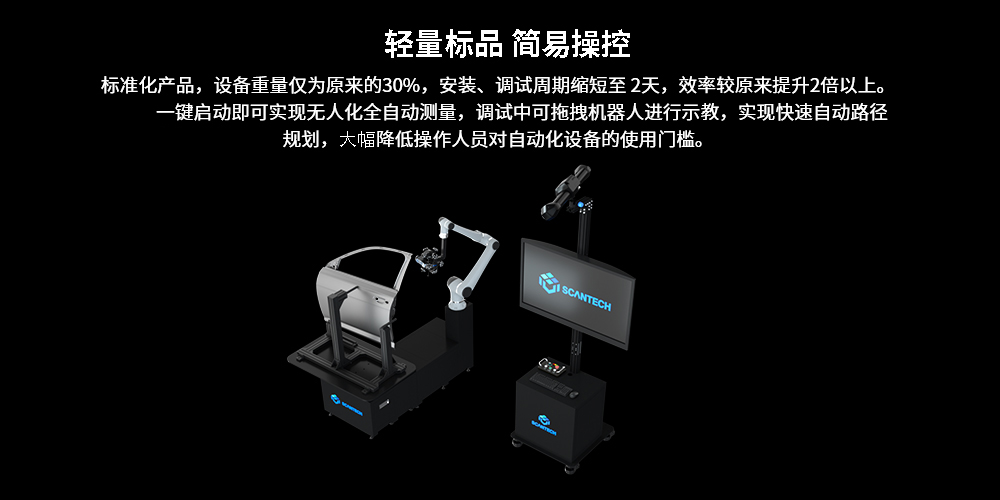

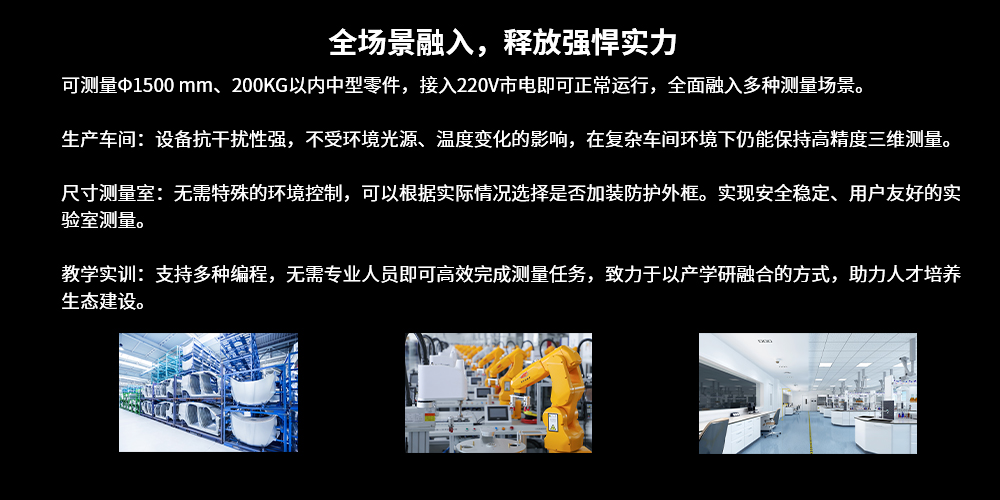

專為中型零件量身定制的全新三坐標測量系統。采用靈活柔性的模塊化設計，輕松部署多種測量方案；配備主動安全防護系統，無需特殊安全防護外框。在生產車間、科研實驗室、教學中心等復雜的交互場景中都能游刃有余；為企業精益化、自動化、智能化的業務演變與升級，提供產品全生命周期的質量管控解決方案。

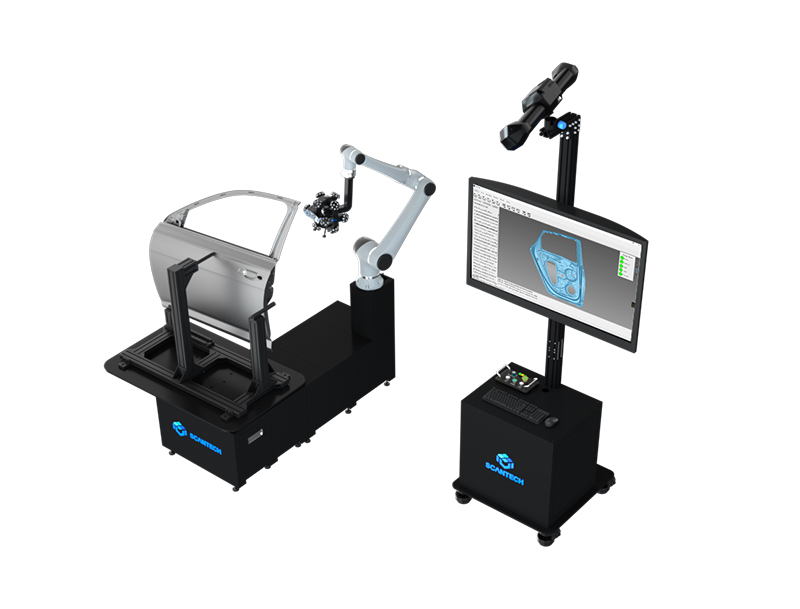

型號 | AM-CELL C200 |
變位機承重 | 200KG |
工件最大尺寸 | D=Ф1500 mm ，H=1500 mm |
總功率 | 2.5KW |
機器人單元尺寸 | 976×566×945 mm |
變位機單元尺寸 | 1300×800×570 mm |
跟蹤站平臺尺寸 | 820×820×2300 mm（最高3300 mm） |
控制系統 | 西門子S7系列 |
機器人型號 | 大族 Han's E10-L |
電腦最低配置 | Intel 10代 8核16線程/4G獨顯(N卡)/內存32G/固態硬盤1T |
用電要求 | 220VAC（單相電） ⑴ |
安裝、調試周期 | 2天 ⑵ |
⑴ 低電壓地區需提供變壓器 | |
型號 |
| ||
掃描模式 | 高速掃描 | 42束交叉藍色激光線 | |
精細掃描 | 7束平行藍色激光線 | ||
深孔掃描 | 額外1束藍色激光線 | ||
最高精度* | 0.025 mm | ||
最大掃描速率 | 2,600,000 次測量/秒 | ||
最大掃描面幅 | 500 mm × 600 mm | ||
激光類別 | ClassⅡ（人眼安全） | ||
最高分辨率 | 0.020 mm | ||
| 單站跟蹤距離 | 6000 mm | ||
體積精度 | 0.044 mm + 0.012 mm/m (>6m) | ||
孔位置精度 | 0.050 mm | ||
S基準距 | 300 mm | ||
景深 | 400 mm | ||
*ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 | |||
自動化光學測量，展現計量硬功底

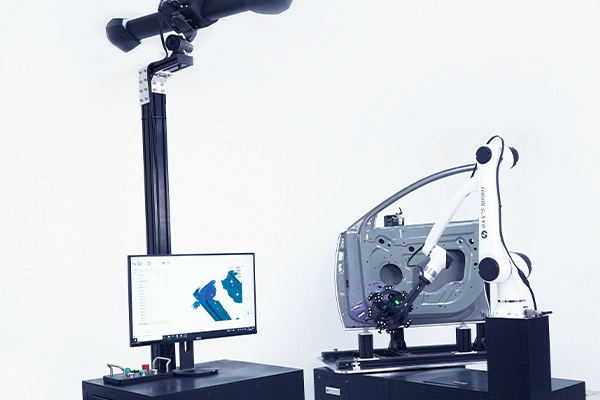

適配全域TrackScan系列不貼點光學跟蹤式三維測量系統，在長時間的自動化測量過程中運行更穩定，測量數值更準確，可以24小時不間斷地完成每天數百個零部件的批量檢測。

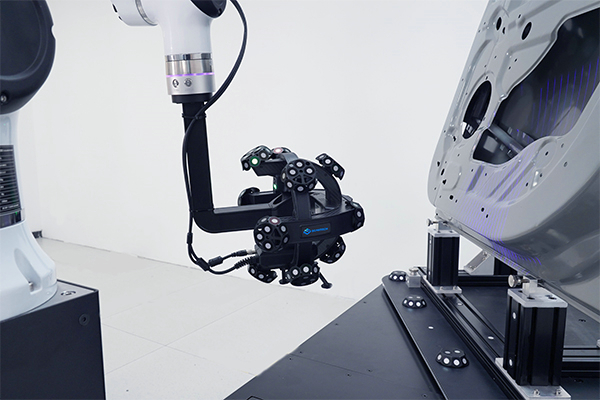

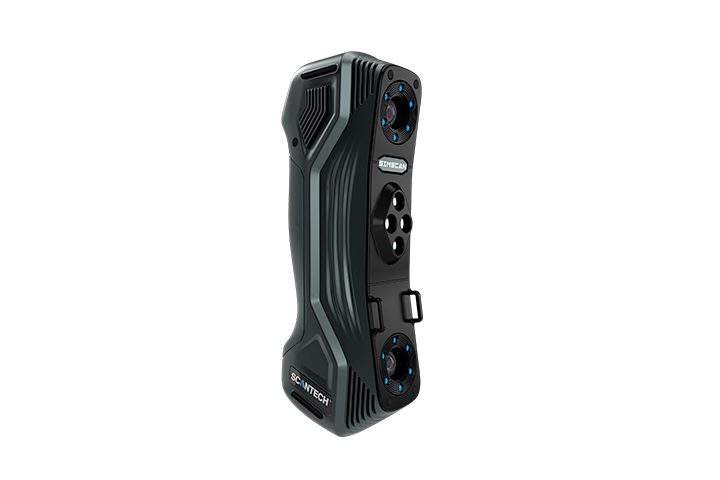

激光測量系統無損演繹手持情況下2,600,000次/秒超高測量速率、0.025 mm計量級測量精度；同時還支持全新灰度值邊界檢測功能，自動提取孔特征，輕松獲取沖壓件或機加件的圓孔、圓槽、方孔等封閉類特征的高精度三維數據。
信息化質量控制，助力工業4.0
支持工業4.0全套的前端及后端工業質量自動化軟件和各種MES系統，可實現一鍵啟動，自動調用、計算、生成檢測報告，并按需生成結果統計分析，實現更精準的質量控制，為生產制造保駕護航。
產品研發：檢測效率大幅提升，測量效率較傳統三坐標提高5倍以上，加快研發轉化周期，為新產品快速投放市場提供有力的保障。
生產制造：具備多種質量控制方法，對批量檢測結果進行單件、多件、批量趨勢分析并出具報告，快速識別生產中的變化，預判零件質量趨勢，減少?gòu)U品率，確保生產過程穩定可靠。
