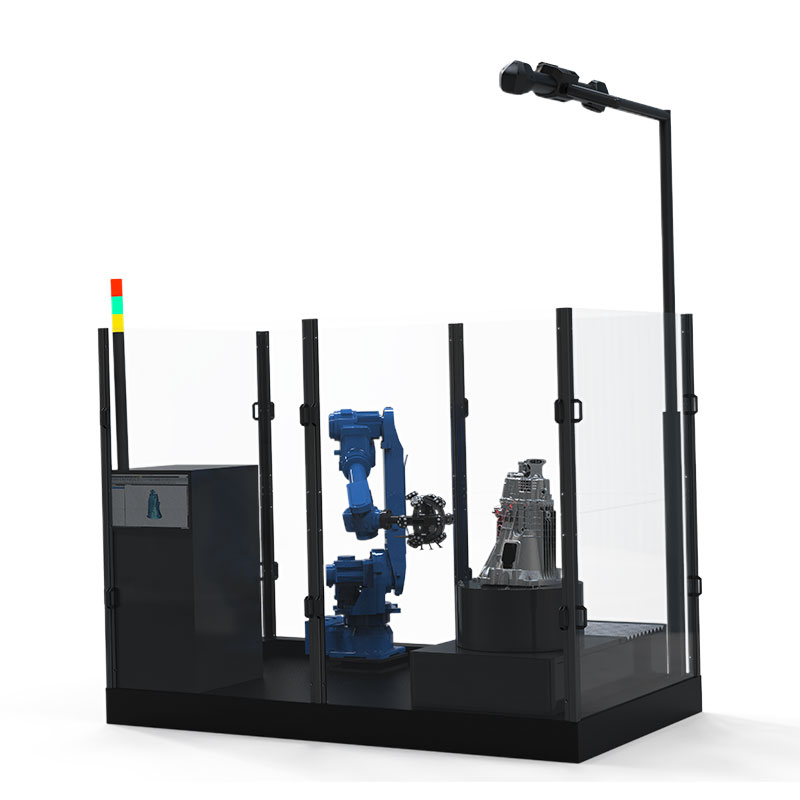

AUTOSCAN-T 定制型自動化3D檢測系統，智能自動檢測全新升級之作，專為工廠車間自動化質量控制設計，幫助企業實現成本和效率的精準匹配。
| 型號 | AutoScan-T550 | AutoScan-T542 | |||||
| 掃描模式 | 高速掃描 | 42束交叉藍色激光線 | 34束交叉藍色激光線 | ||||
| 精細掃描 | 7束平行藍色激光線 | ||||||
| 深孔掃描 | 額外1束藍色激光線 | ||||||
| 最高精度(1) | 0.025mm | ||||||
| 最大掃描速率 | 2,600，000次測量/秒 | 2,200,000次測量/秒 | |||||
| 最大掃描面幅 | 500 mm × 600 mm | ||||||
| 激光類別 | ClassⅡ（人眼安全） | ||||||
| 最高分辨率 | 0.02mm | ||||||
| 體積精度(2) | 10.4m3 | 0.06mm | |||||
| 18m3 | 0.075mm | ||||||
| 體積精度 (配合MSCAN全局?jǐn)z影測量系統) | 0.044mm+0.012mm/m | ||||||
| T-Probe便攜式三坐標測量筆 單點重復性 | 0.030mm | ||||||
| 孔位置精度 | 0.05mm | ||||||
| 掃描物體尺寸范圍 （建議） | 100~8000mm | ||||||
| 基準距 | 300mm | ||||||
| 景深 | 400mm | ||||||
| 輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | ||||||
| 工作溫度 | -10–40°C | ||||||
| 工作濕度（非冷凝） | 10-90% RH | ||||||
| 接口方式 | USB3.0 | ||||||
| 認證 | CE,UL | ||||||
| 專利技術 | CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN204963812U，CN204902785U，CN106403845，US10309770B2，CN204854633U，CN105068384B，CN105049664B，CN106403845B，CN111694665A，CN214375417U，CN214379242U，CN214379241U，CN109000582B，CN112802002B，CN210567185U，CN211121096U，CN214149174U，CN114001671B，CN114001696B，CN114554025B，CN114205483B，CN113514008A，US10309770B2，US11060853B2，KR102096806B1，EP3392831B1 | ||||||
| (1) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 (2) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。 | |||||||

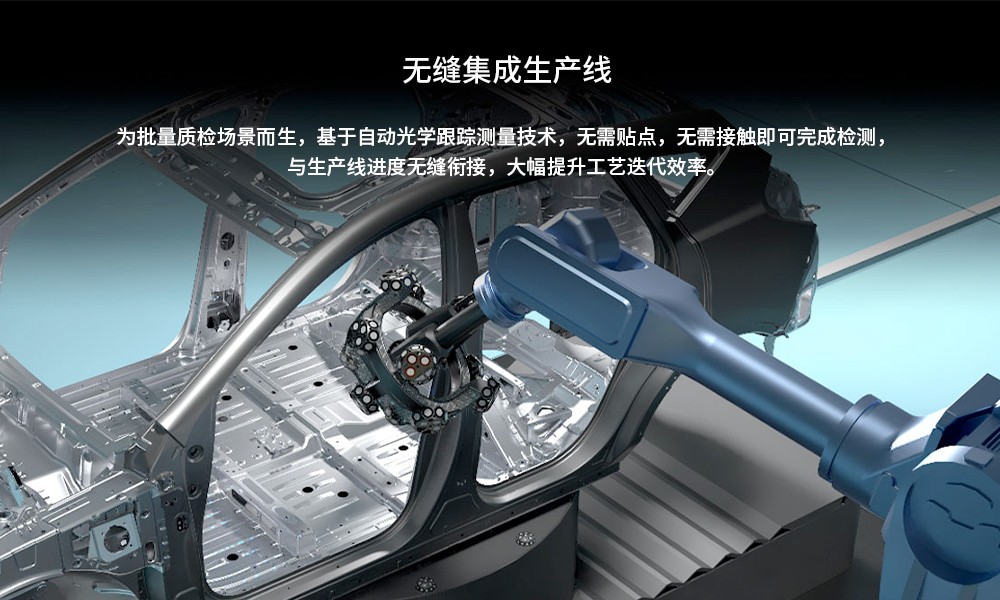

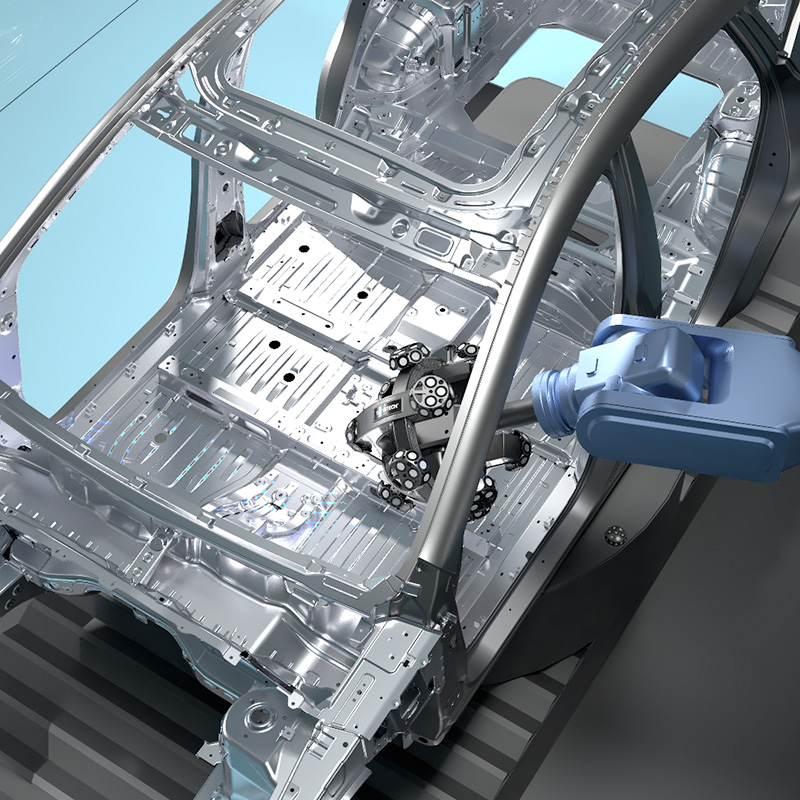

整個自動化掃描過程中無需貼點，無接觸無損傷，與生產線高效無縫銜接，大幅減少質檢作業負擔。

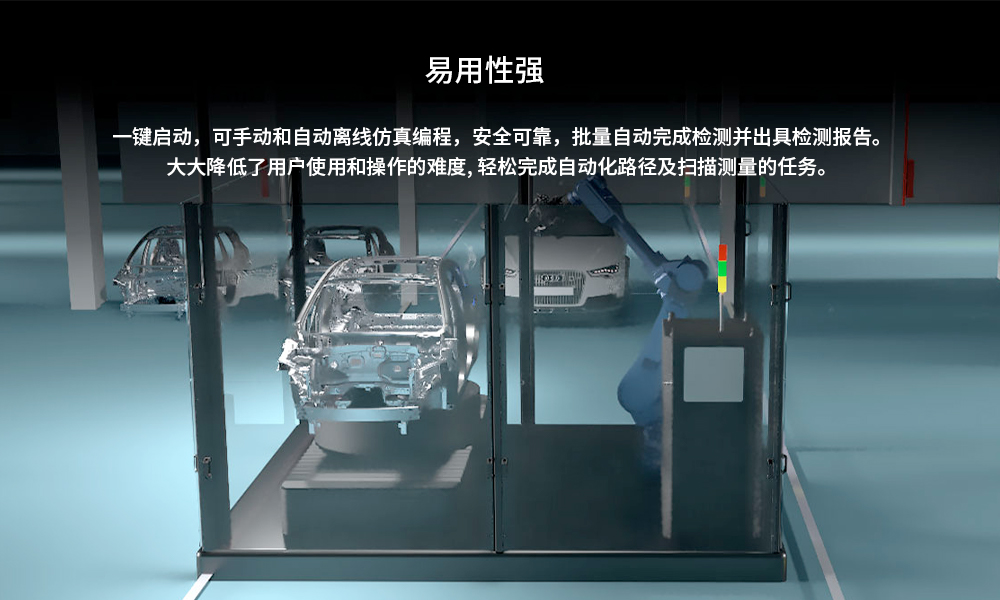

軍工級制造品質，具有強抗干擾性，適應復雜嚴苛的車間環境，可廣泛應用于國防軍工、能源、5G、模具制造等領域。一鍵啟動、離線編程、軟件高度兼容，無論用戶的專業水平如何，都能夠操作自如。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
