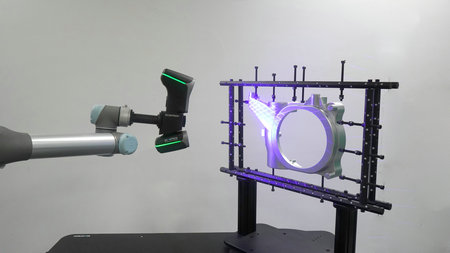

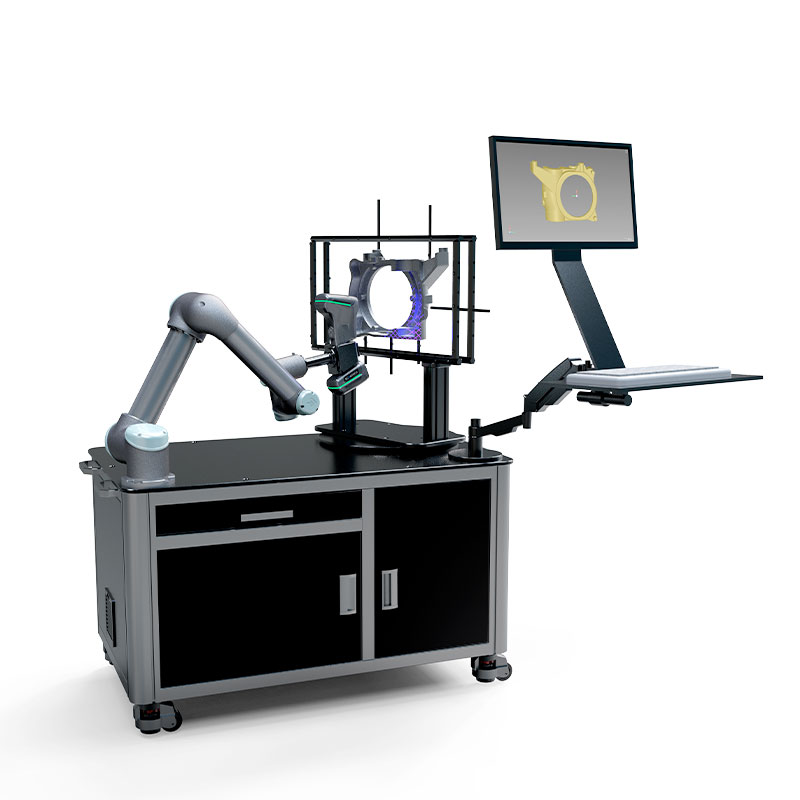

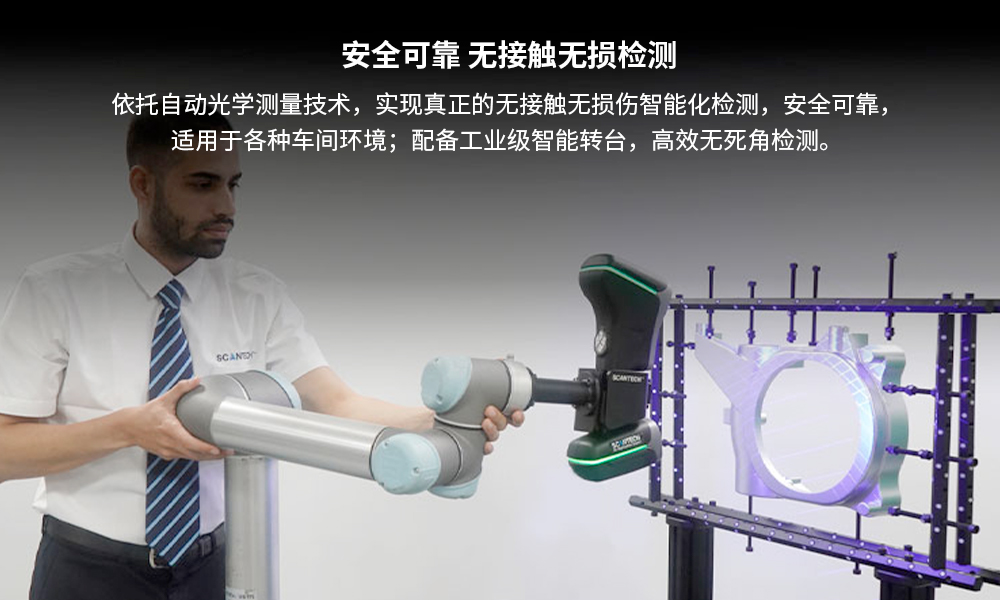

AUTOSCAN-K 定制型自動化3D檢測系統，采用機器視覺技術，無接觸無損傷。在保證準確性的同時，能高效執行在線批量掃描檢測任務。
| 型號 | AutoScan-KM II | AutoScan-KM | ||
| 掃描模式 | 高速掃描 | 26束交叉藍色激光線 | 22束交叉藍色激光線 | |
| 精細掃描 | 7束平行藍色激光線 | |||
| 深孔掃描 | 額外1束藍色激光線 | |||
| 大面幅掃描 | 11束平行紅外激光線 | |||
| 最高精度 | 0.020 mm | |||
| 最高掃描速率 | 1,650,000 次測量/秒 | 1,350,000 次測量/秒 | ||
| 最大掃描面幅 | 1440 mm × 860 mm（紅外） | |||
| 攝影測量 | 面幅 | 3760 mm × 3150 mm | ||
| 景深 | 2500 mm | |||
| 激光類別 | ClassⅡ(人眼安全) | |||
| 最高分辨率 | 0.010 mm | |||
| 最高體積精度 | 標準 | 0.015 mm + 0.030 mm/m | ||
| 配備1m高精度標桿 | 0.015 mm + 0.020 mm/m | |||
| 配備MSCAN-L15 全局?jǐn)z影測量系統 | 0.015 mm + 0.012 mm/m | |||
| 景深 | 925 mm | |||
| 輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |||
| 工作溫度 | -10~40°C | |||
| 接口方式 | USB 3.0 | |||
| 專利證書 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 | |||
| *技術指標基于廠家標準和VDI/VDE 2634 第3部分標準 | ||||

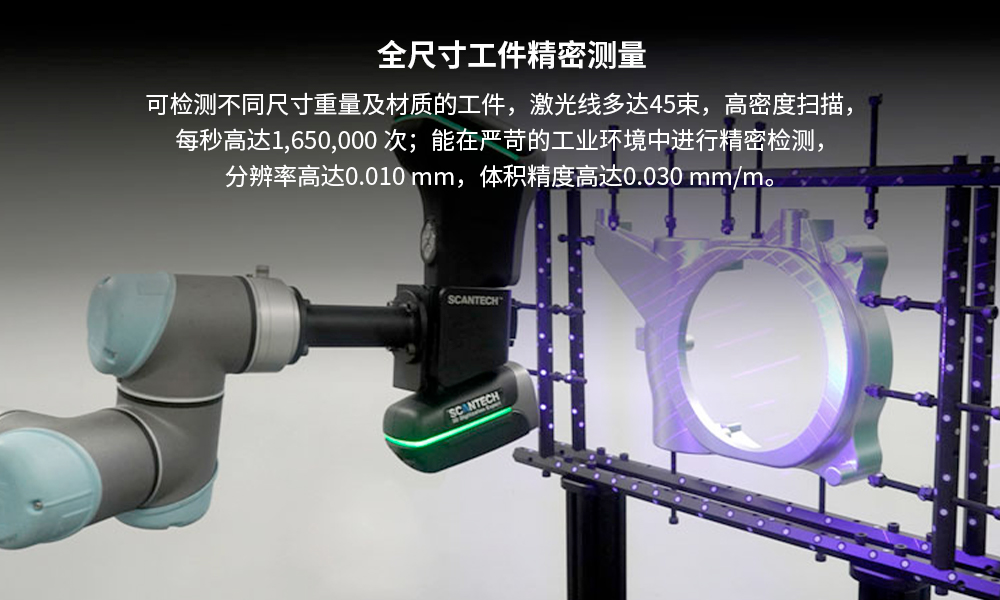

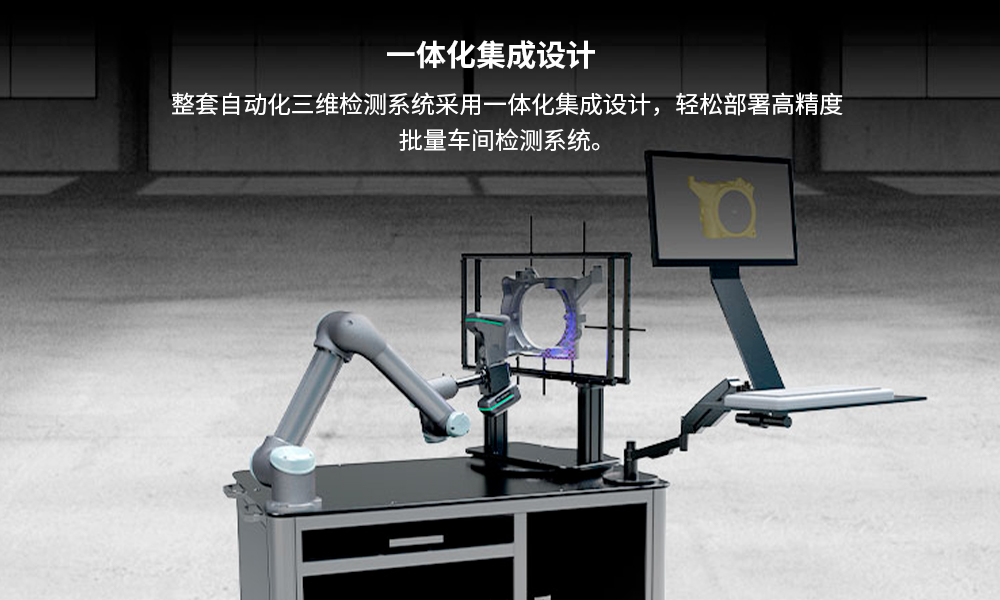

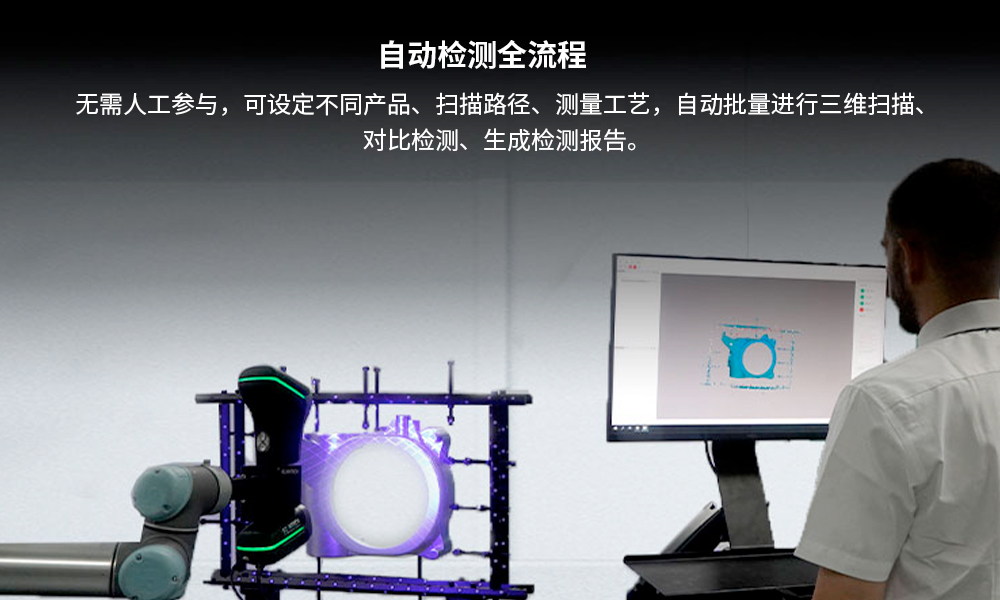

AutoScan-K系列自動化三維檢測系統，采用機器視覺技術，無接觸無損傷。在保證準確性的同時，能高效執行在線批量掃描檢測任務。24小時不間斷工作，幫助企業降低制造成本，縮短產品上市周期，提高收益回報率。

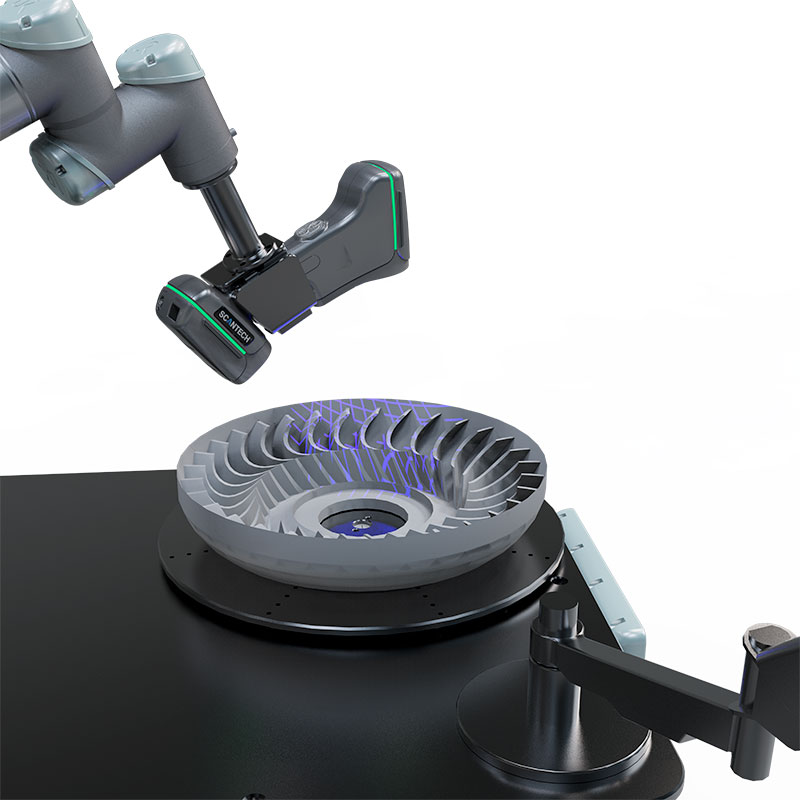

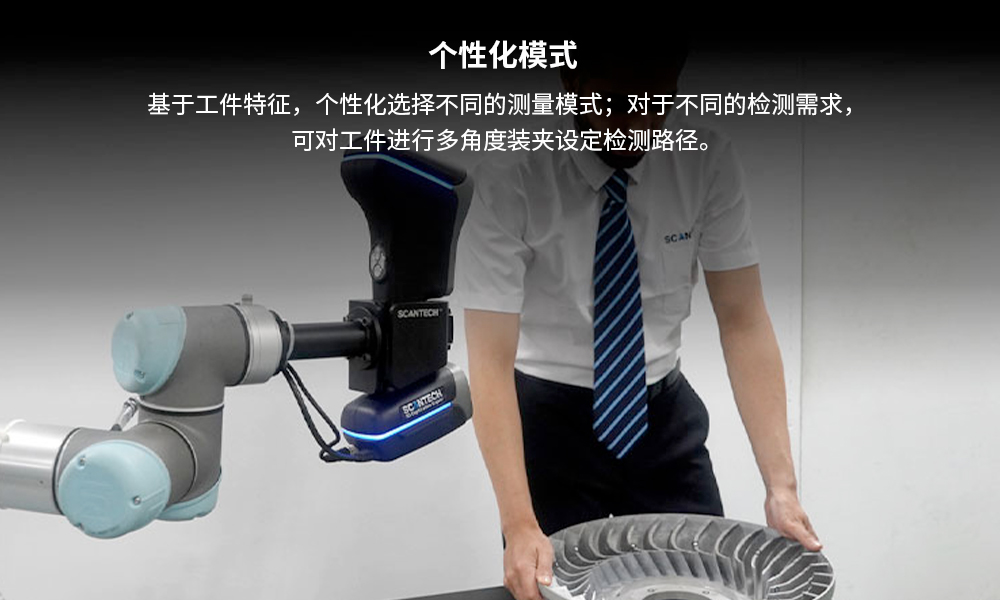

配有多種個性化工作模式，AutoScan-K可充分滿足不同工業場景的測量需求。同時基于先進的機器視覺算法，能精準控制機器人的運行軌跡，方便實現高效無人化的批量檢測。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
