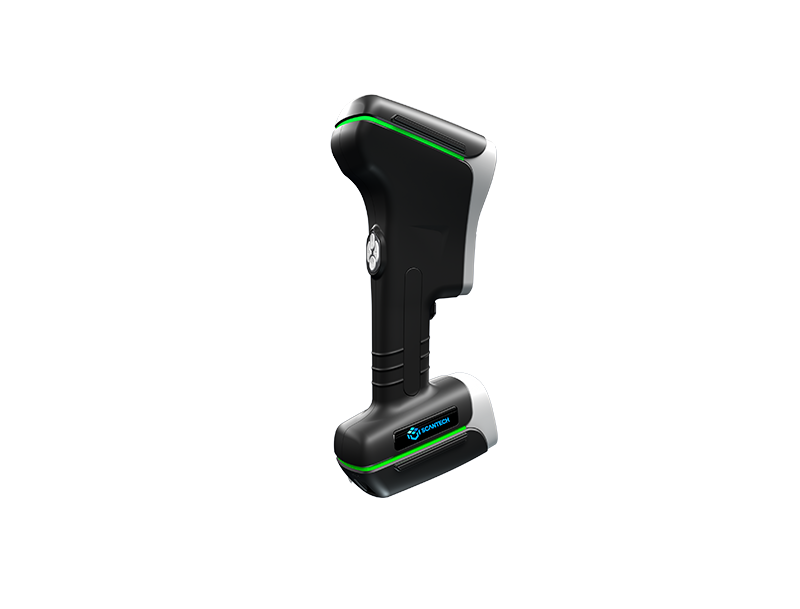

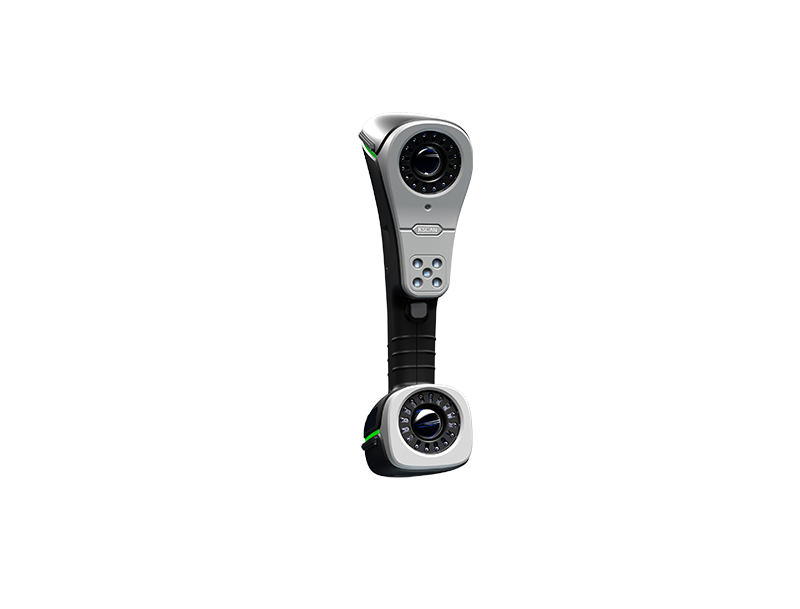

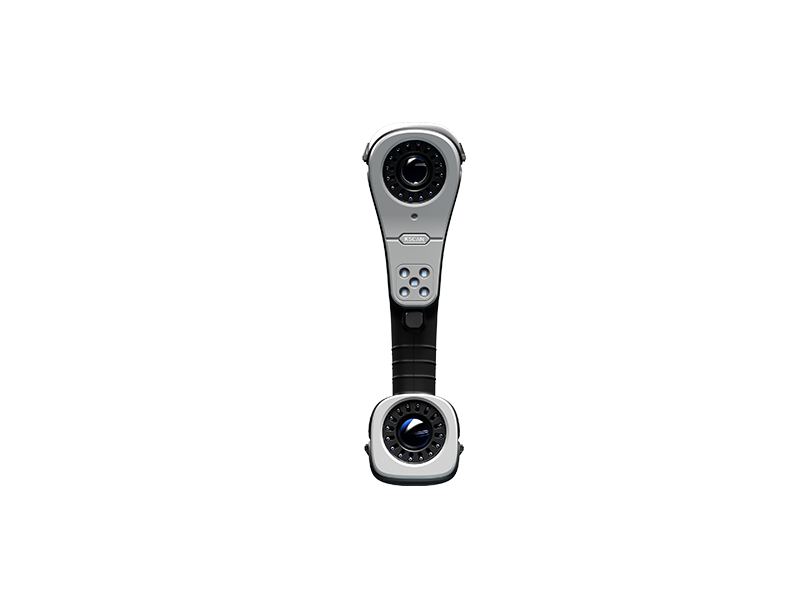

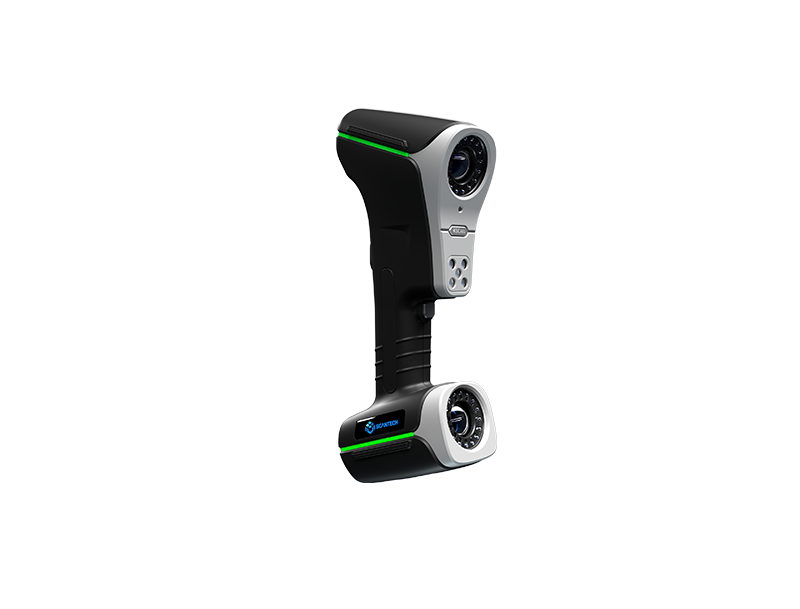

全新KSCAN-Magic系列是同時集成了紅外+藍色激光技術的計量級復合式三維掃描儀，標配五種工作模式：紅外平行激光大面幅掃描，藍色交叉激光高速掃描，藍色平行激光精細掃描，單束藍色激光深孔掃描，內置大面幅全局?jǐn)z影測量系統。
KSCAN-Magic系列三維掃描儀創新性地融入了多波段掃描和標定技術，兼顧掃描效果和效率，其強大的掃描速度、精度、細節度、面幅、景深大大優化了三維測量工作流程，加速產品上市周期。
| 型號 | KSCAN-Magic | KSCAN-MagicⅡ | |
| 掃描模式 | 高速掃描 | 22束交叉藍色激光線 | 34束交叉藍色激光線 |
| 精細掃描 | 7束平行藍色激光線 | ||
| 大面幅掃描 | 11束平行紅外激光線 | ||
| 深孔掃描 | 額外1束藍色激光線 | ||

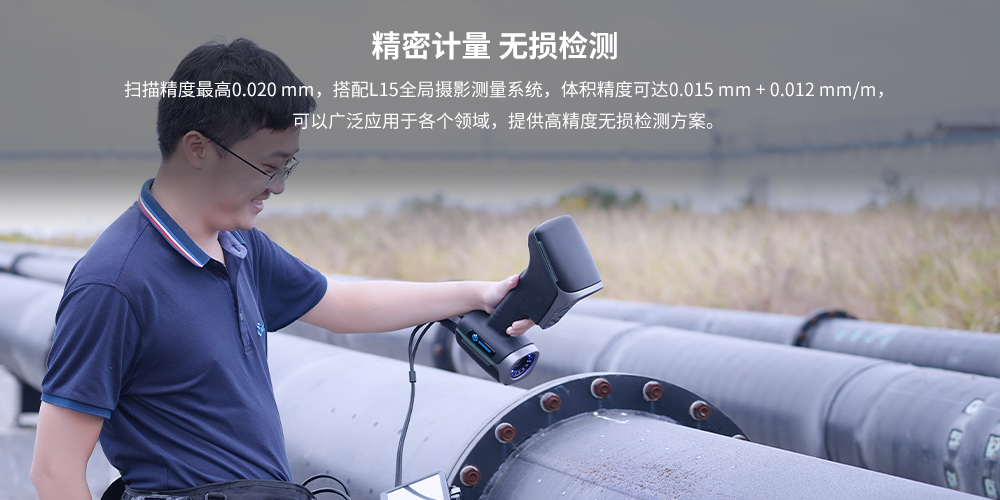

| 精度（1） | 最高0.020 mm | ||
| 掃描速率 | 最高2,700,000 次測量/秒 | 最高4,150,000 次測量/秒 | |
| 掃描面幅 | 1440 mm × 860 mm | ||
| 激光類別 | ClassⅡ(人眼安全) | ||
| 分辨率 | 最高0.010 mm | ||
| 內置攝影測量 | 面幅 | 3760 mm × 3150mm | |
| 景深 | 2500 mm | ||
| 最高體積精度（2） | 標準 | 0.015 mm + 0.030 mm/m | |
配備1m高精度標桿 | 0.015 mm + 0.020 mm/m | ||
配備MSCAN-L15全局?jǐn)z影測量系統 | 0.015mm + 0.012 mm/m | ||
| 基準距 | 300 mm | ||
| 景深 | 925 mm | ||
| 輸出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | ||
| 工作溫度 | -10~40°C | ||
| 接口方式 | USB 3.0 | ||
| 專利證書 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1，KR102209255B1, US10914576B2 | ||
| （1） ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 （2）ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。 | |||
l大面幅掃描
大面幅掃描模式下，11束平行紅外激光線，掃描面幅最大可達1440 mm × 860 mm，輕松實現大尺寸物體的大范圍掃描。
l高速掃描

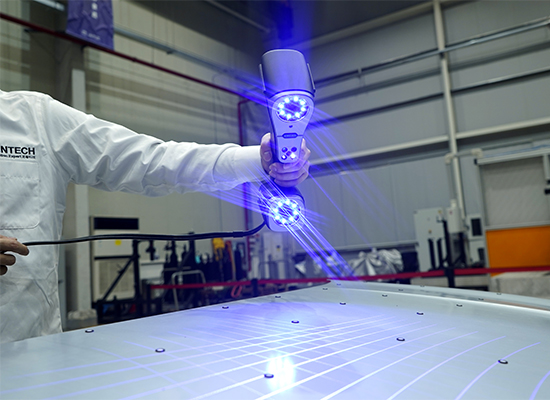

高速掃描模式下，藍色交叉激光線數可達34束，掃描速率最高可達4,150,000 次測量/秒，大幅提升工作效率。
l深孔掃描
深孔掃描模式下，單束藍色激光線，可采集深孔及死角位置的三維數據。
l精細掃描
精細掃描模式下，7束平行藍色激光線，最高分辨率可達0.010 mm，能夠精準獲取復雜物體表面完整數據，清晰捕捉細節之處。
l內置大面幅攝影測量
內置紅外攝影測量系統，面幅可達3760 mm x 3150 mm，可以有效消除大尺寸測量帶來的累計誤差，保障體積精度，尤其適應大尺寸物體掃描，測量高效而不失精準。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
HSCAN掃描儀可以在項目研究、學科建設、學生技能培訓和專業實驗室建設等各個方面發揮作用。
