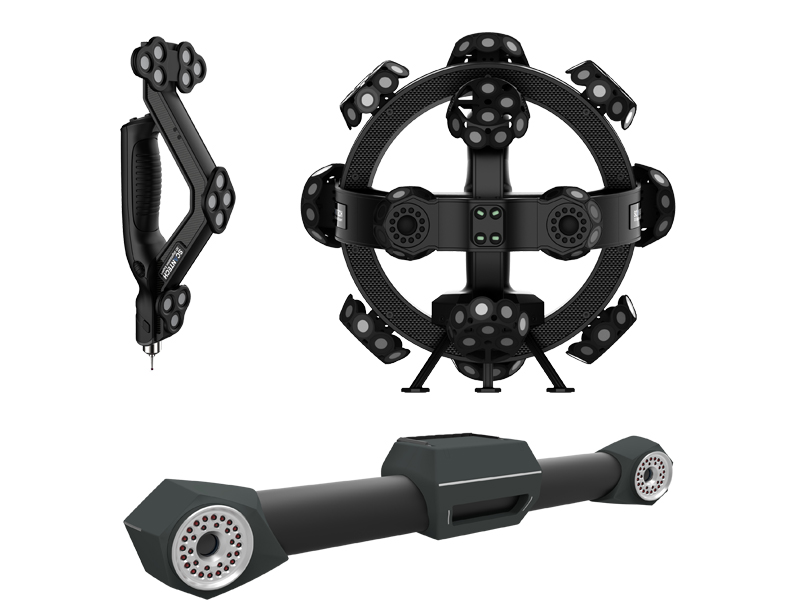

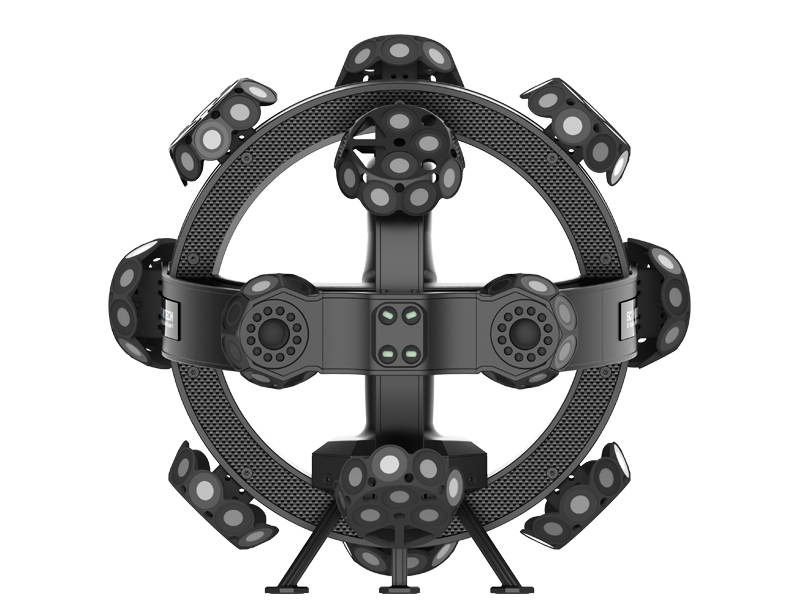

TrackScan跟蹤式三維掃描系統，無需貼點即可進行高精度三維掃描。結合了紅藍雙色激光掃描技術和靈活高效的接觸式光筆測量功能，可快速、準確地采集物體整體尺寸和關鍵部位的高精度三維數據。
型號 | TrackScan-P22 | ||
掃描模式 | R標準掃描模式 | B超精細掃描模式 | |
光源形式 | 14束交叉+1束紅色激光線 | 7束平行藍色激光 | |
| 深孔掃描 | 支持 | ||
| 精度 | 0.030mm | ||
| 最高掃描速率 | 480,000次測量/秒 | ||
| 最大掃描面幅 | 275mm×250mm | ||
| 激光類別 | ClassⅡ（人眼安全） | ||
| 分辨率 | 0.020mm | ||
體積精度 (單獨使用掃描儀) | 9.1m3 | 0.064mm | |
16.6m3 | 0.078mm | ||
體積精度 (配合MSCAN-L5全局?jǐn)z影測量系統) | 0.044mm+0.015mm/m | ||
T-Probe便攜式三坐標測量筆 單點重復性 | 0.030mm | ||
掃描物體尺寸范圍 （建議） | 200~6000mm | ||
基準距 | 300mm | ||
景深 | 320mm | ||
| 輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | ||
工作溫度 | -10~40°C | ||
| 接口方式 | USB 3.0 | ||
專利技術 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN105068384，CN105049664，CN204963812U，CN204902785U，CN106403845，US10309770B2 | ||
TrackScan擁有思看首創的紅藍雙色激光專利技術，紅光模式高效靈活，藍光模式0.020mm超高分辨率，可輕松捕捉物體極致細節。同時T-Probe便攜式三坐標測量筆，可滿足基準孔、隱藏點、特征等關鍵部位的測量需求。
TrackScan可應用于質量控制、產品開發、逆向工程等多個方面，還可以提供開發接口，與機器人協同工作，實現在線三維測量。

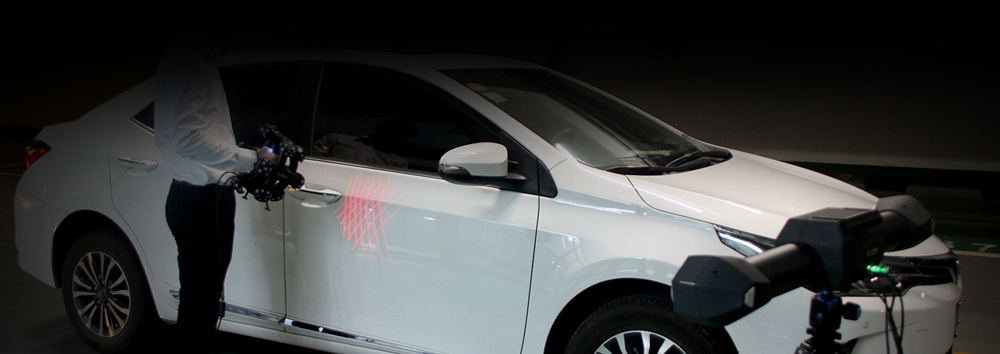

無需貼點
基于反光標記點跟蹤技術，TrackScan掃描無需貼點，大大提高了工作效率。

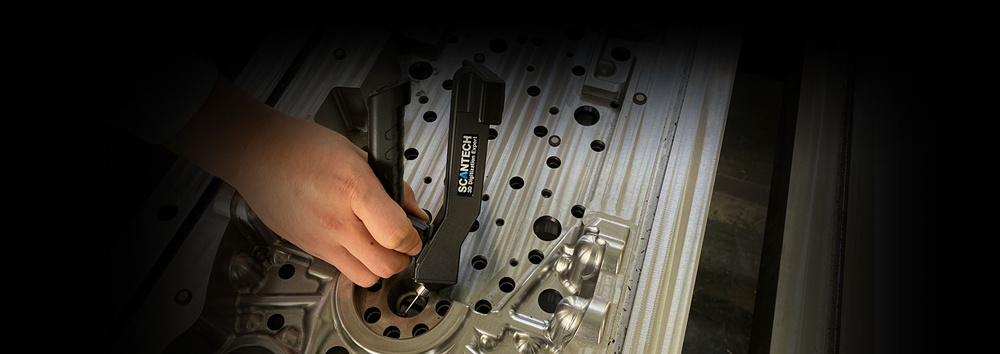

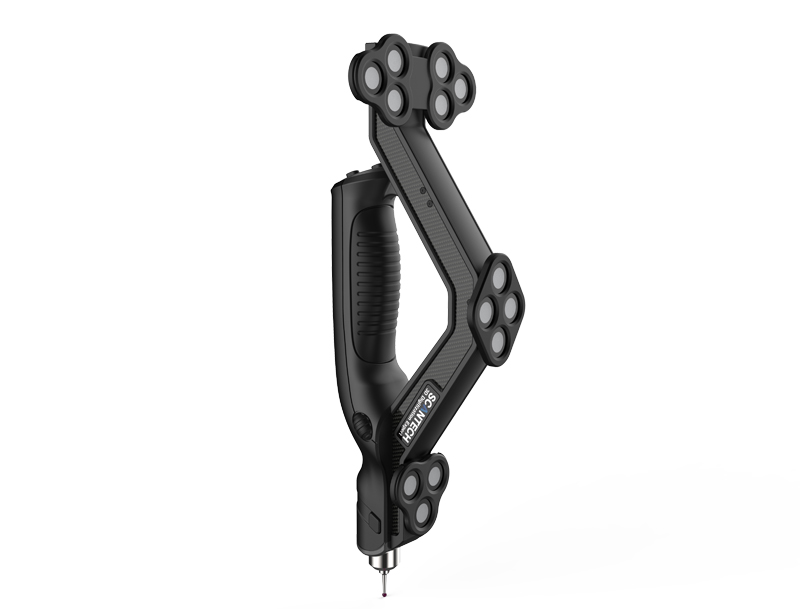

支持接觸式測量
T-Probe靈活性極強，測量范圍廣，單點重復性0.030mm，用于接觸測量基準孔、隱藏點、特征等關鍵部位。

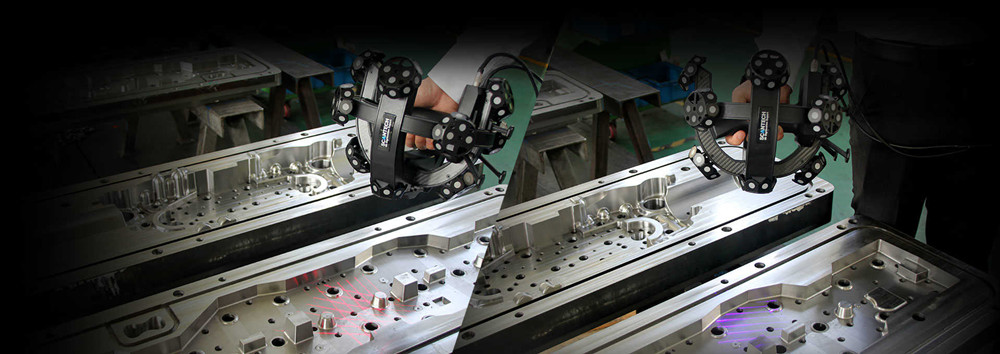

雙色激光
紅光掃描模式高效靈活，藍光掃描模式0.020mm超高分辨率，輕松獲取物體極致細節。

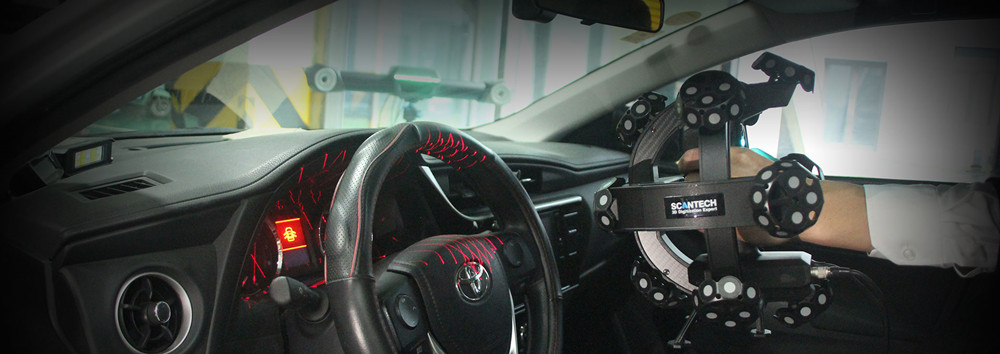

復合定位
支持光學跟蹤和標記點跟蹤兩種模式，根據現場情況靈活切換。

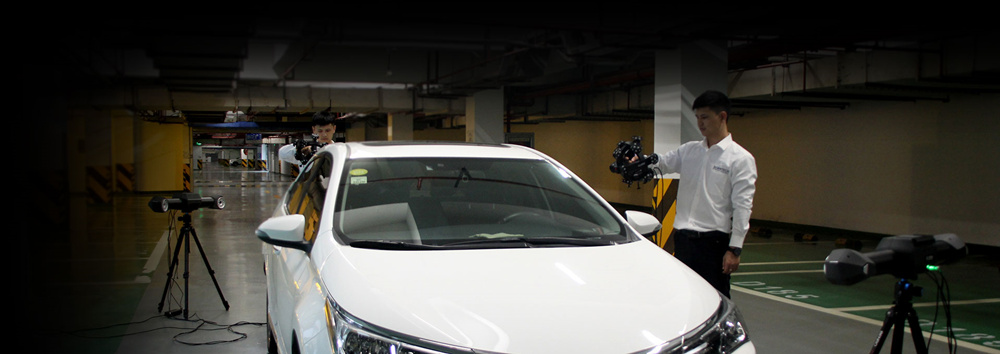

動態參考
利用動態參考功能，TrackScan能在物體自由移動過程中正常工作，精準獲取物體完整外形三維數據。
測量范圍自由擴展

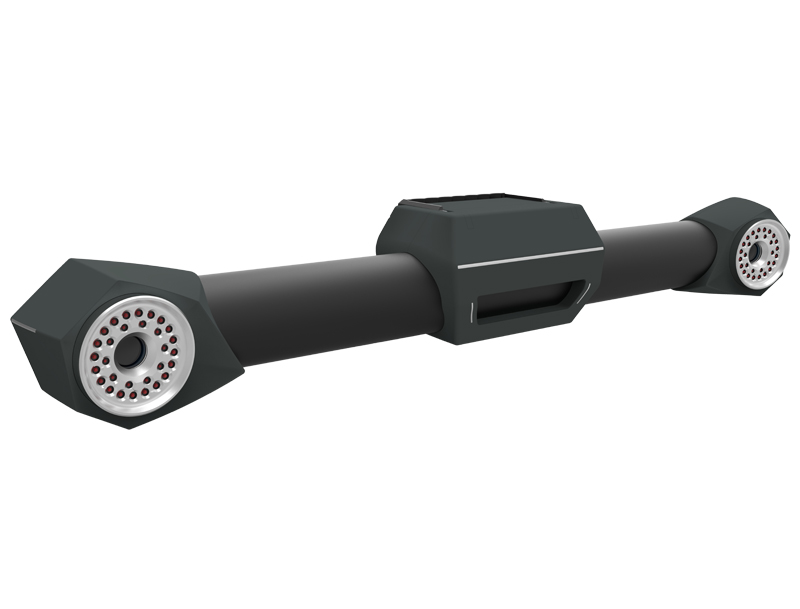

通過調整E-Track的位置，可對測量范圍自由靈活地擴展，且始終保持穩定的高精度。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件比較以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能完美的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描領域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
