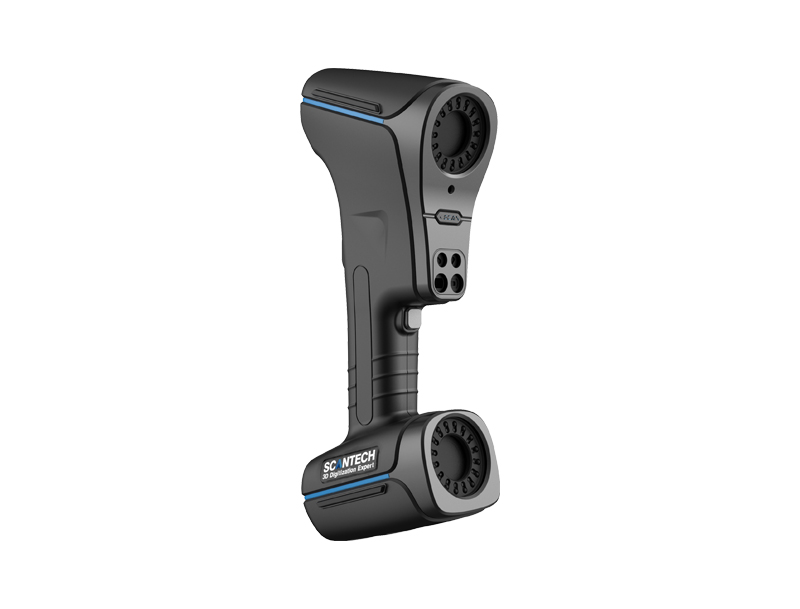

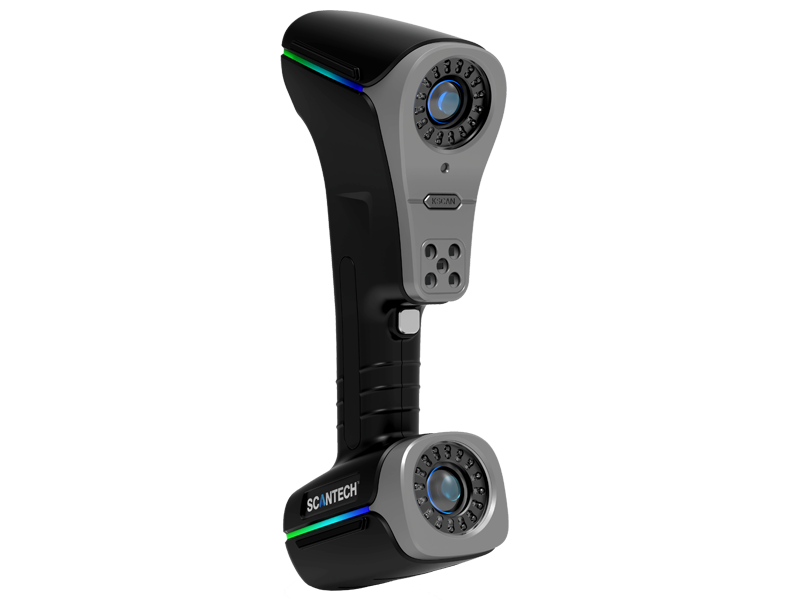

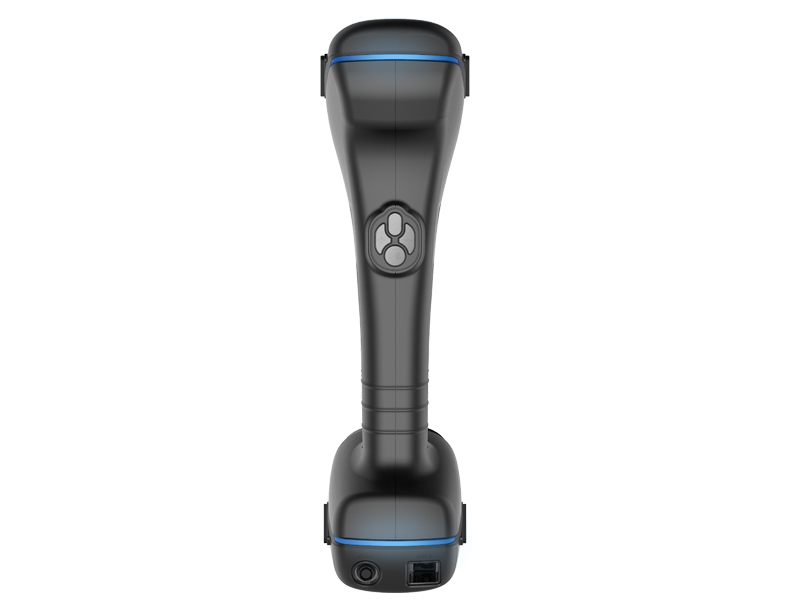

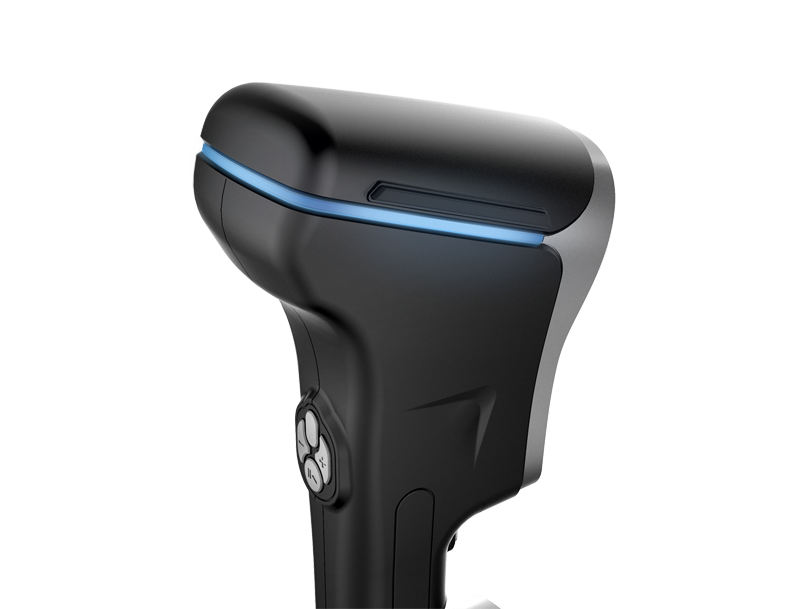

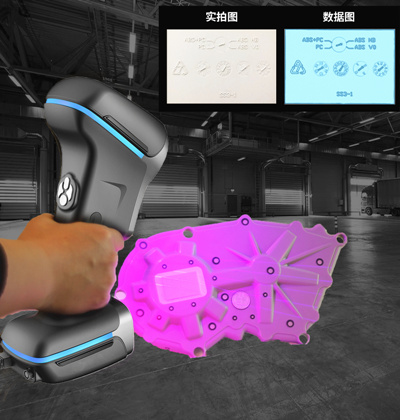

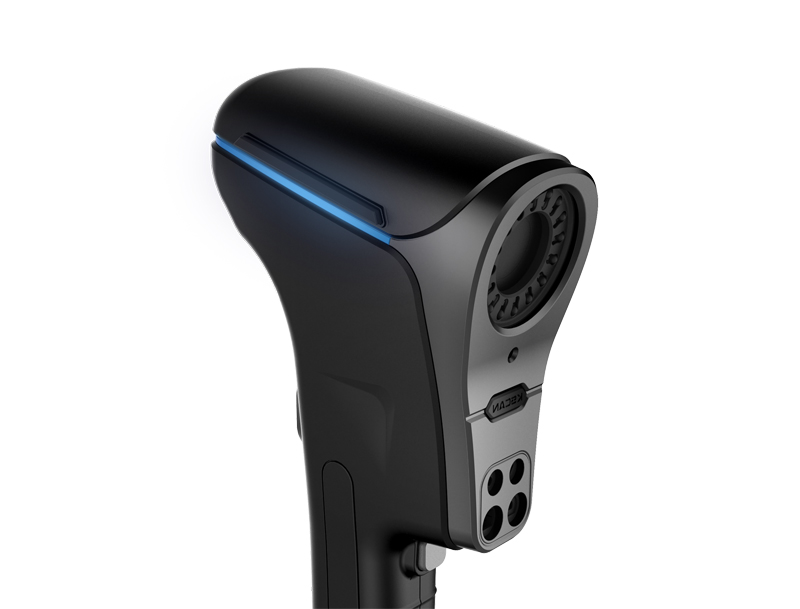

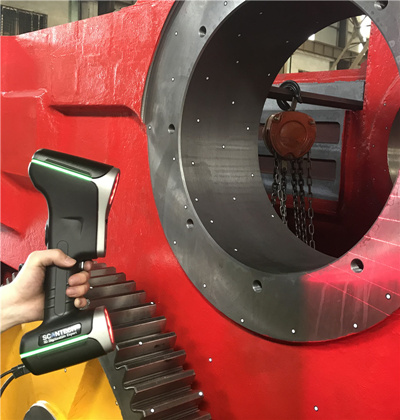

KSCAN20復合式3D掃描儀，同時具備全局?jǐn)z影測量、紅色激光快速掃描和藍色激光精細掃描三種模式，不僅具有遠超其它激光三維掃描儀的細節捕捉能力，同時內置的攝影測量系統模塊極大的擴展了儀器所支持的最大掃描尺寸和掃描精度，產品融合了思看科技紅藍雙色激光和全局式三維測量?jī)身?xiàng)全球首創的專利技術，重新定義了便攜式三維掃描儀，是一款真正應用較廣的專業級3D掃描儀。
型號 | KSCAN20 | |

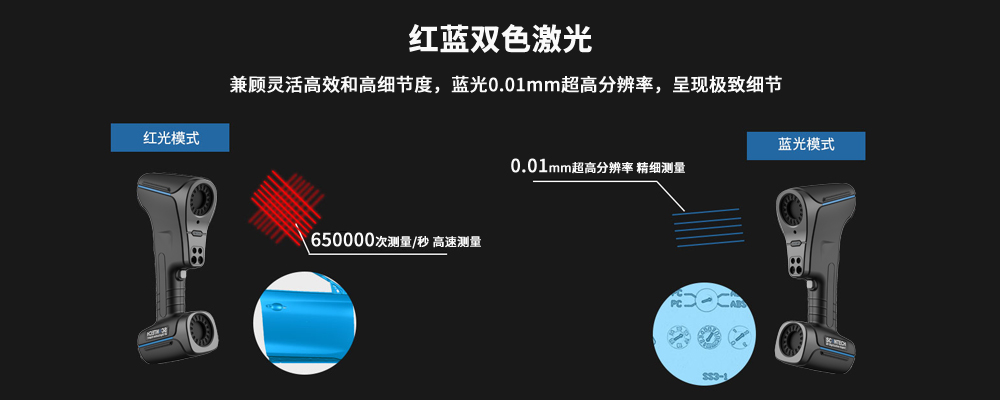

| 掃描模式 | 高速掃描 | 14束交叉紅色激光線 |
精細掃描 | 5束平行藍色激光線 | |
| 深孔掃描 | 額外1束紅色激光線 | |
最高精度 | 0.020 mm | |
| 最高掃描速率 | 650,000 次測量/秒 | |
最大掃描面幅 | 550 mm × 600 mm | |
| 攝影測量 | 面幅 | 2500 mm × 3000 mm |
景深 | 2500 mm | |
激光類別 | ClassⅡ(人眼安全) | |
最高分辨率 | 0.010mm | |
| 最高體積精度 | 標準 | 0.015mm + 0.035 mm/m |
配備1m高精度標桿 | 0.015mm + 0.020 mm/m | |
| 配備MSCAN-L15全局?jǐn)z影測量系統 | 0.015mm + 0.012 mm/m | |
基準距 | 300 mm | |
| 景深 | 450 mm | |
| K-Probe光筆（選配） | 單點重復性 | 0.030 mm |
跟蹤頻率 | 60 hz | |
| 智能邊界探測模塊（選配） | 邊界精度 | 0.030 mm |
| 管件測量模塊（選配） | 輸出格式 | 輸出YBC/LRA及補償值 |
| 輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |
| 工作溫度 | -10~40°C | |
| 接口方式 | USB 3.0 | |
| 專利證書 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 | |
*技術指標基于廠家標準和VDI/VDE2634第3部分標準

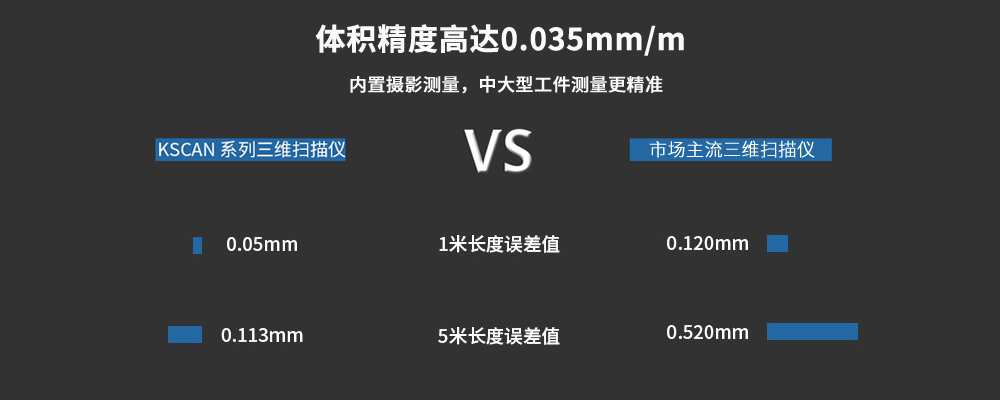

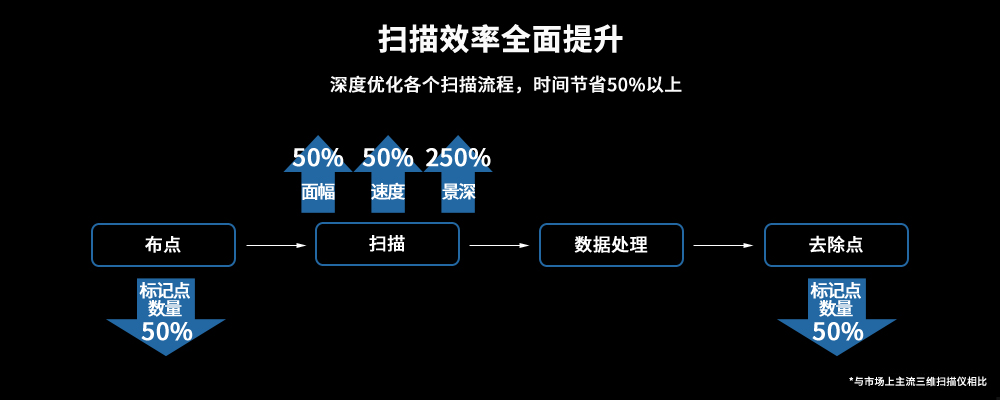

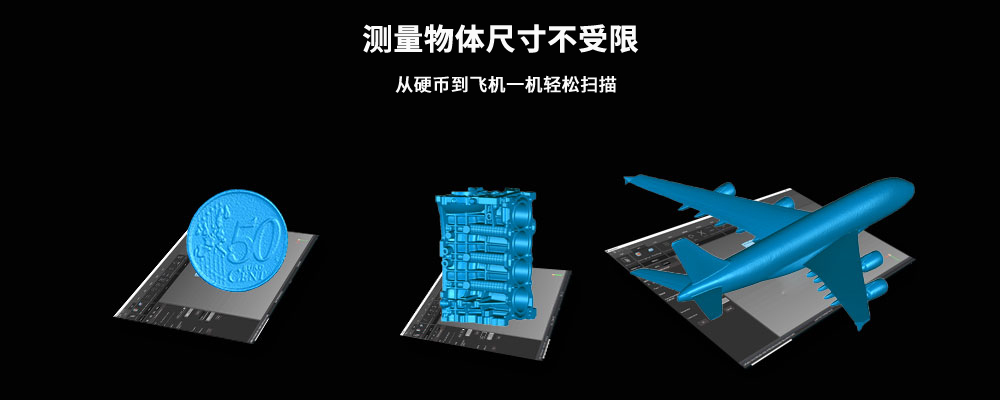

KSCAN復合式三維掃描儀與目前行業內其它便攜式激光掃描儀相比，不僅分辨率從0.050mm提升到0.010mm，使得三維數據的精細度有了極大的提升，而且單機體積精度從0.060mm/m提升到0.035mm/m,在掃描大型工件時優勢更加明顯，為工業現場提供了從0.02m到10m的全尺寸解決方案。

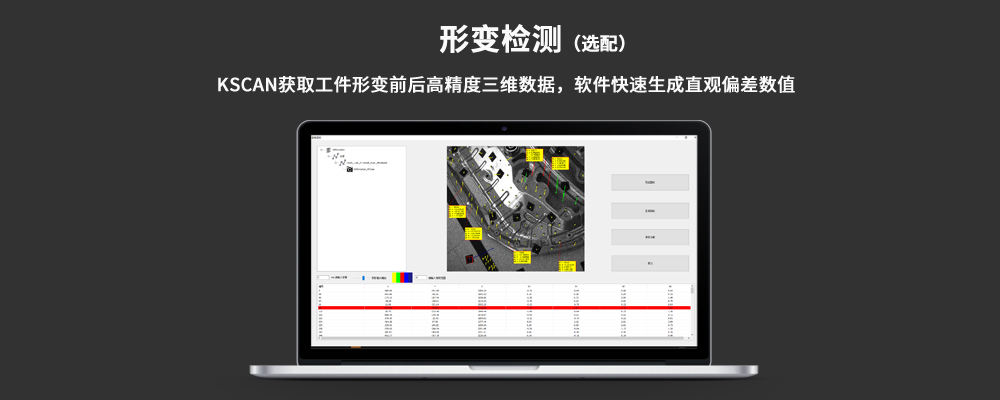

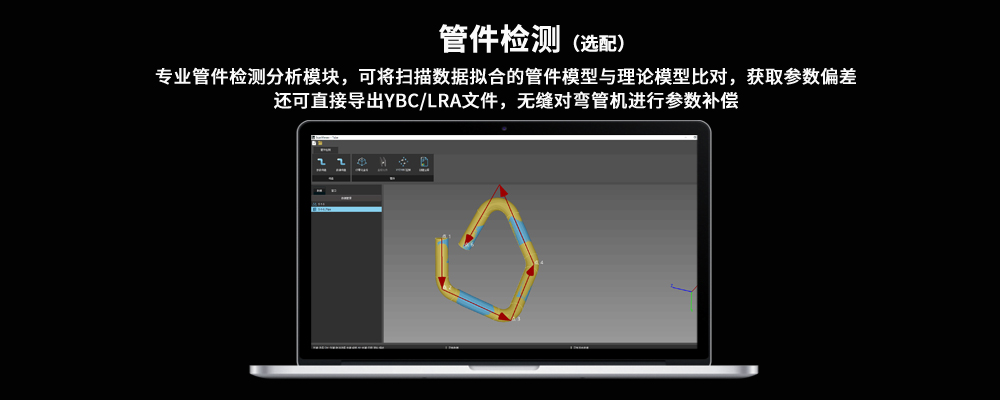

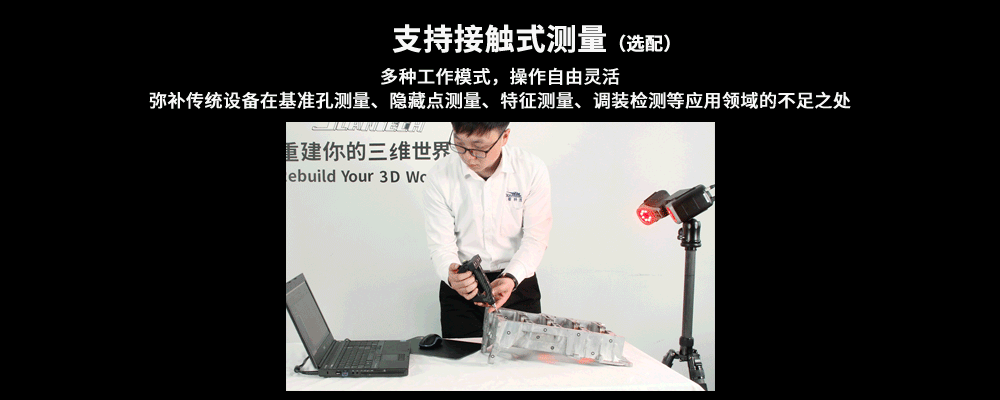

KSCAN支持接觸式測量，可獲取孔位、平面、邊界等關鍵點高精度三維數據。軟件搭載了管件測量、形變檢測、三維檢測等豐富的測量分析功能，為產品設計和檢測專業人員提供高效、可靠、全面的3D測量技術支持。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
HSCAN掃描儀可以在項目研究、學科建設、學生技能培訓和專業實驗室建設等各個方面發揮作用。
