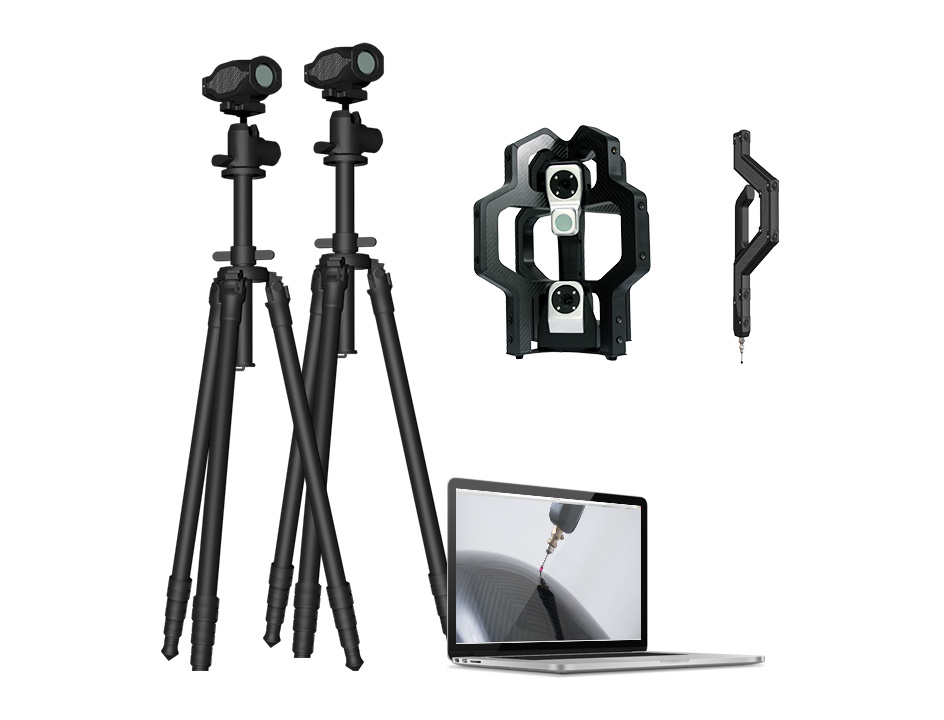

TRACKSCAN-DUO系統具備極大測量范圍和極高測量精度。在高難度的三維掃描項目中，TRACKSCAN-DUO是優秀的三維測量解決方案，掃描過程快速簡單，掃描數據精度極高，得益于Metronor30年測量技術沉淀，TRACKSCAN-DUO便攜式三維測量系統具有極高的精度、最佳的掃描結果。
型號 | TRACKSCAN-DUO系統 | ||
設備 | TRACKPROBE 光筆 | TRACKSCAN 掃描儀 | |
測量范圍 | 15m | 10m | |
系統精度 | 0.02mm | 0.03mm | |
空間精度* | 2.5m | 0.04mm | 0.04mm |
6m | 0.08mm | 0.08mm | |
10m | 0.12mm | 0.12mm | |
光筆類型 | 無線手持、碳纖維筆身 | 不適用 | |
探針類型 | 可支持快速更換探針、紅寶石探頭 | 不適用 | |
分辨率 | 1μm | 0.05mm | |
掃描激光類別 | 不適用 | ClassII （人眼安全） | |
掃描速率 | 不適用 | 480000次測量/秒 | |
掃描基準距 | 不適用 | 300mm | |
掃描景深 | 不適用 | 250mm | |
支持文件格式 | igs | stl、stp、igs、ply、xyz、dae、obj、asc | |
環境要求 | 工作溫度 | -10℃~40℃ | |
存放溫度 | -25℃~65℃ | ||
濕度要求 | <95%，無冷凝 | ||
空間精度檢定基于ISO10360-2標準
獨特的跟蹤技術：LED光學跟蹤技術，主動尋靶定位，具備更強的抗干擾能力和更大的工作量程。

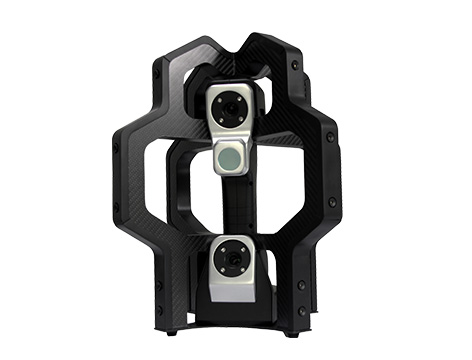

超大的測量范圍：激光掃描時最大工作距離可達10米，接觸式光筆最大測量距離可達15米，輕松實現大物體三維檢測。

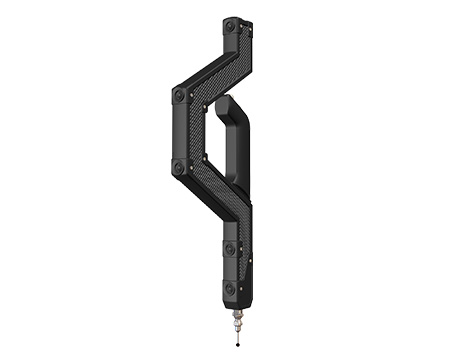

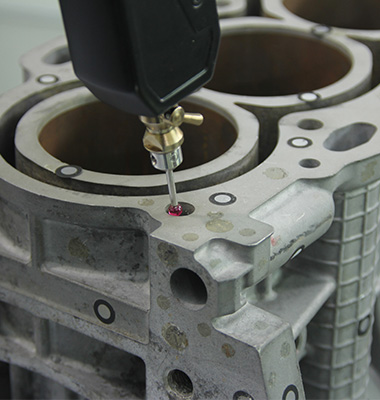

接觸式測量兼容：配合TrackProbe 光筆，可實現接觸式三維測量，1μm分辨率保證關鍵點高精度三維數據獲取。

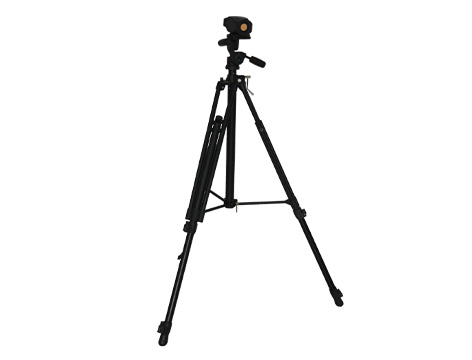

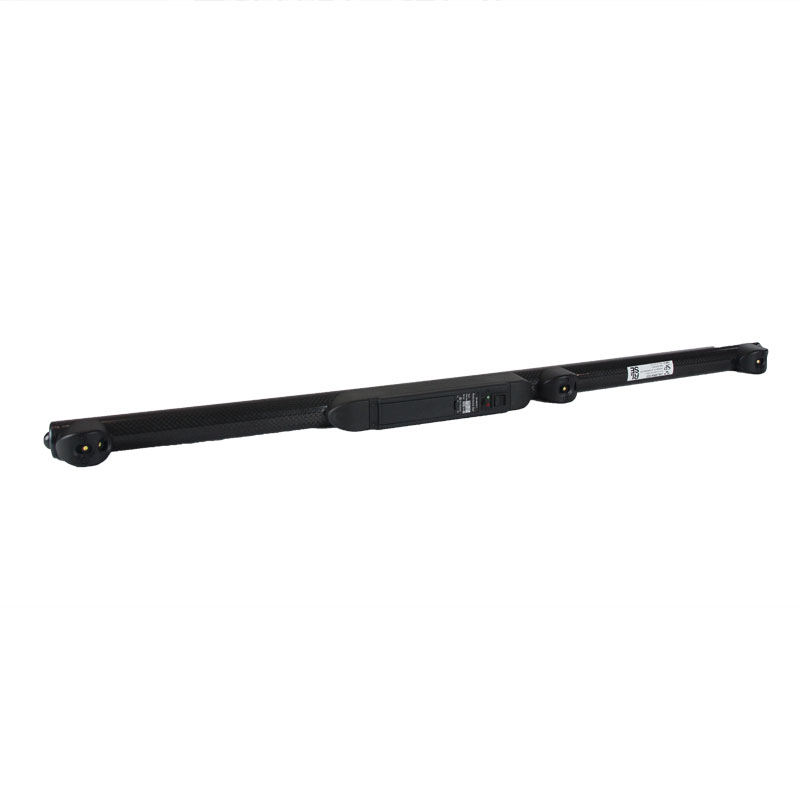

靈活的測量方案：支持單鏡頭、多鏡頭等多種光學跟蹤裝置方案，根據需求調整工作區域，掃描區域和掃描精度之間完美平衡。
APPLICABLE INDUSTRY

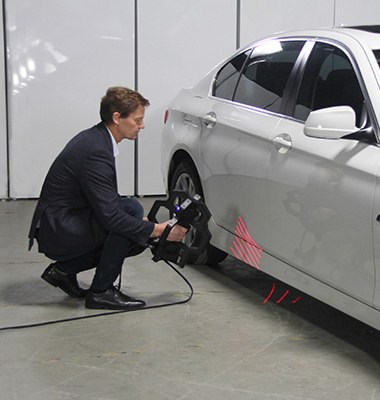

HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件比較以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能完美的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描領域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
