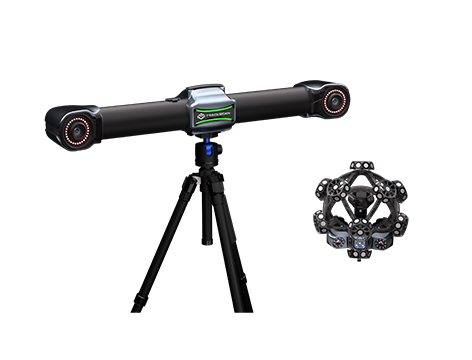

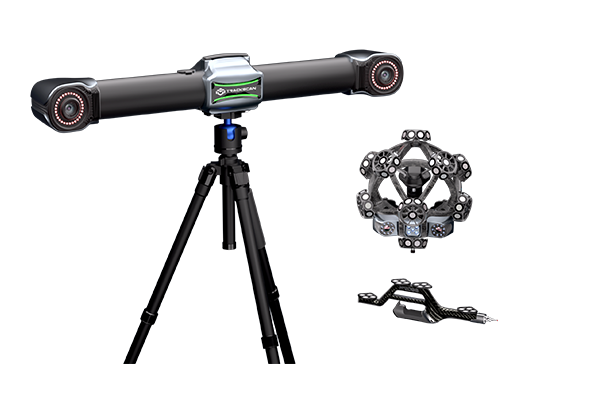

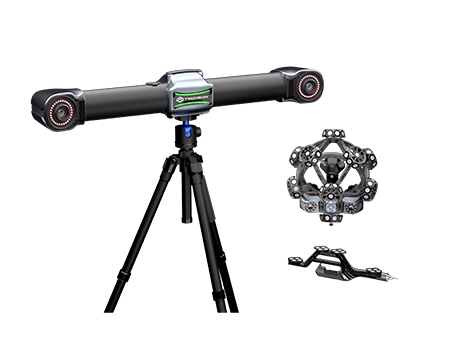

TrackScan Sharp系列跟蹤式三維掃描系統，標配2500萬高像素工業相機，內置強勁邊緣計算模組，集全速、超遠、超廣為一體，8.5米遠距離測量從容駕馭，高精測量范圍躍升至135 m3，乃超大型測量項目專業之作。

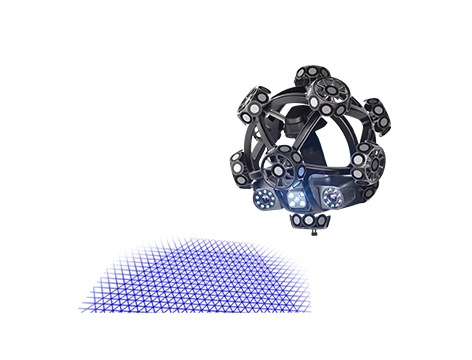

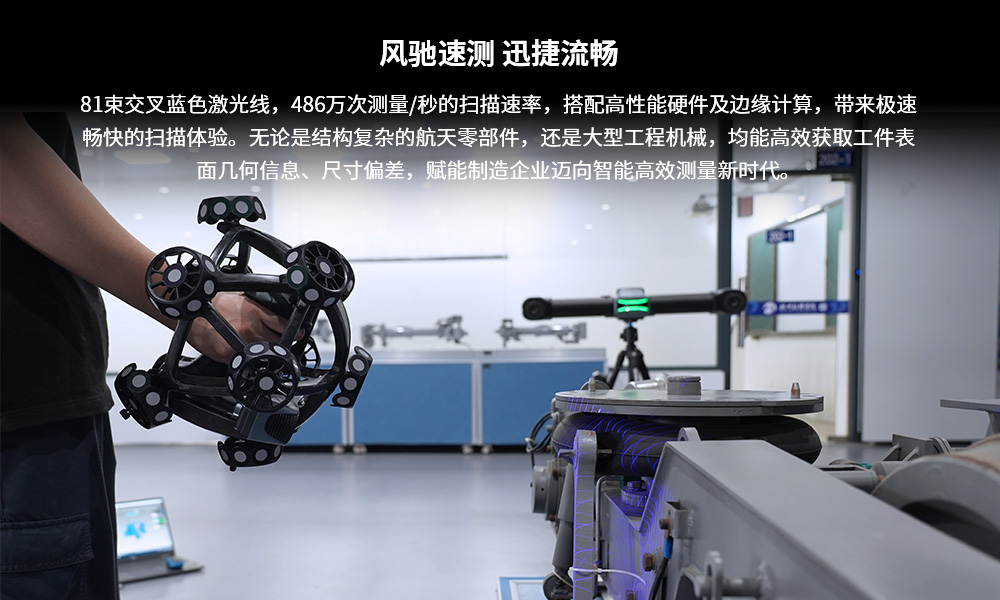

99束藍色激光線、486萬次測量/秒的掃描速率，彰顯絕佳性能，極速獲取精準可靠的測量數據。
TrackScan Sharp作為思看科技第三代智能無線掃描系統，測量實力超群，可全域電池供電、真無線數據傳輸，徹底擺脫線纜束縛，釋放無拘無束的三維測量體驗。
| 型號 | TrackScan Sharp-E | ||
| 掃描模式 | 高速掃描 | 81束交叉藍色激光線 | |

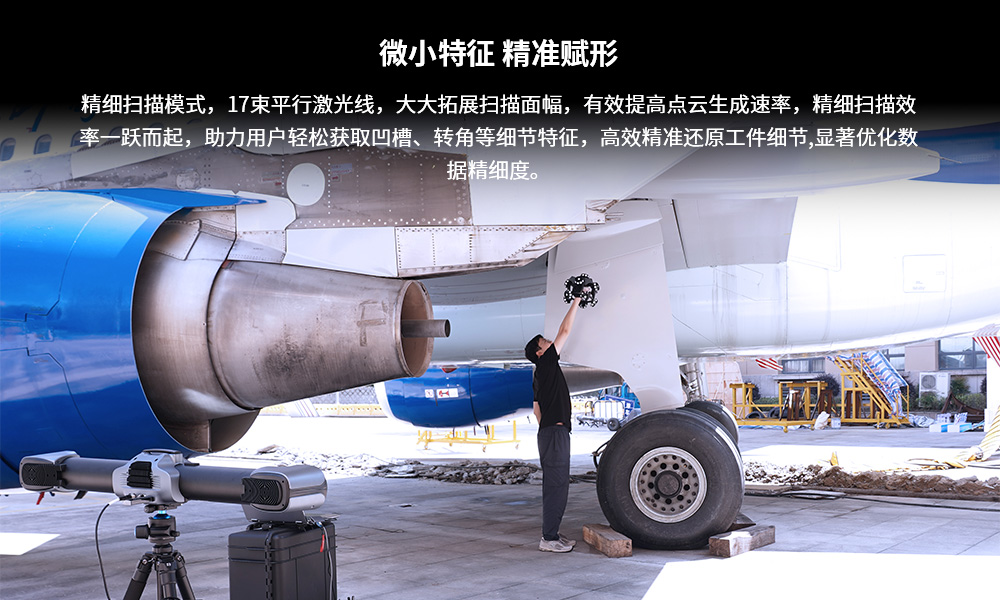

| 精細掃描 | 17束平行藍色激光線 | ||
| 深孔掃描 | 額外1束藍色激光線 | ||
| 精度(1) | 最高0.025 mm | ||
| 最大掃描速率 | 4,860,000次測量/秒 | ||
| 最大掃描面幅 | 800 mm × 700 mm | ||
| 激光類別 | ClassⅡ（人眼安全） | ||
| 最高分辨率 | 0.02 mm | ||
| 計量體積精度(2) | 10.4m3(3.5m) | 0.049 mm | |
| 35m3(5.2m) | 0.070 mm | ||
| 90m3(7.2m)（3） | 0.130 mm | ||
| 135m3(8.5m)（4） | / | ||
| 體積精度 (配合MSCAN全局攝影測量系統) | 0.044 mm+0.012 mm/m | ||
| 基準距 | 300 mm | ||
| 景深 | 400 mm, 800 mm（大景深） | ||
| 輸出格式 | .stl, .pj3, .igs, .asc等，可定制 | ||
| 工作溫度 | -10–40°C | ||
| 工作濕度（非冷凝） | 10 ~ 90% RH | ||
| 接口方式 | USB3.0，網口 | ||
| 認證 | CE, Rohs, WEEE, FCC | ||
專利技術 | CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2 | ||
| 孔位置精度 | 0.05 mm | ||
| (1) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 | |||
| (2) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。 | |||
| (3) TrackScan Sharp-E工業級高精度測量范圍為90m3，其對應有效工作測量范圍為125m3； | |||
| (4) TrackScan Sharp-S工業級高精度測量范圍為135m3，其對應有效工作測量范圍為233m3 | |||
突破邊界 廣域追蹤

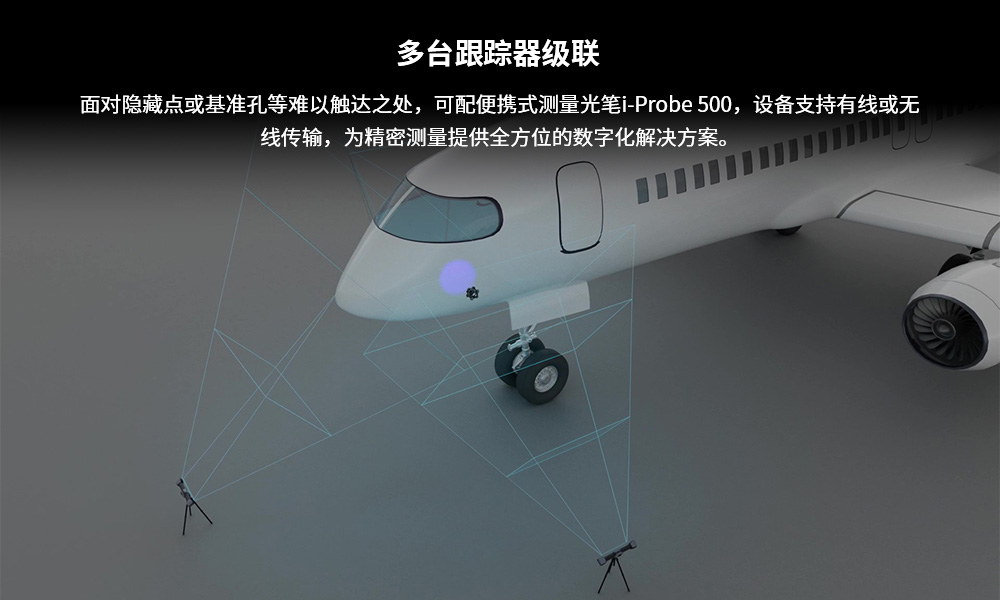

動態自適應LED算法（DLA），結合超遠景深，高清圖像捕捉范圍突破性拓展至8.5 m，光學追蹤更恣意，輕松應對航空航天、能源機械等大型工件測量需求。

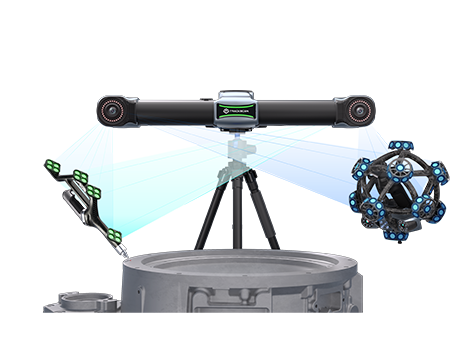

超廣可視范圍、強勁邊緣校準算法，搭配一體化穩固架構，創新性地實現135 m3 范圍內的工業級高精度測量，有效測量范圍可達233 m3，極大程度消除了頻繁轉站的困擾，實現大場景一站式高效測量。
精密計量 以穩致勝
計量級系統構架，創新型自研算法，在標準跟蹤范圍內，TrackScan Sharp系列體積精度最高可達0.048 mm（10.4 m3），自如應對各類大范圍高精度工業測量場景。
掃描儀采用碳纖維框架一體成型技術，兼顧輕型化與穩固性，具備超高結構穩定性和超強溫度穩定性，為高精準三維測量保駕護航 ；一體式架構360°無懼握持、觸碰，技術人員可自由擺放、自如交接；掃描儀組件與一體化架構巧妙融合，完美彰顯現代工業美學設計。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
