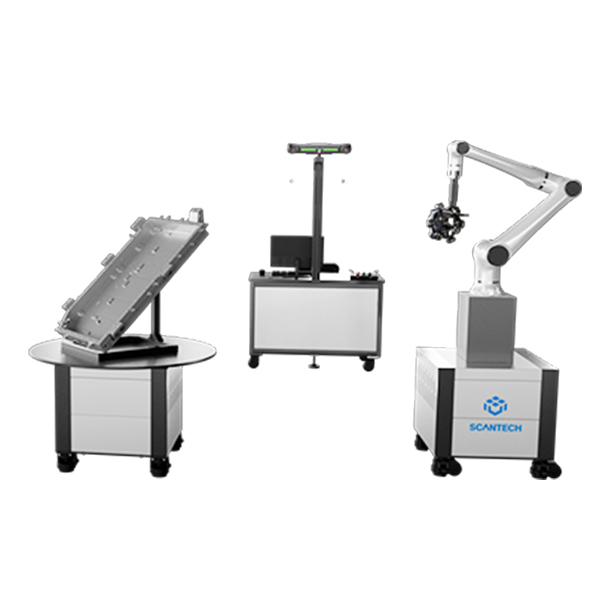

AM-CELL C系列自動化光學3D檢測系統創新性融入核心單元設計概念，深度集成機器人、變位機和跟蹤站單元，布局更靈活，支持拓展多工位協同工作，實現更加柔性的部署方式。設備使用標準工業外擴接口，可無銜接生產線，搭配全新自研的DefinSight-AM自動化軟件，滿足各類復雜車間環境下的沖壓件、注塑件、機加鈑金件、壓鑄件等中小型零部件的自動化檢測需求，賦能生產制造企業打造智慧工廠。
型號 | AM-CELL C13X | AM-CELL C15X | AM-CELL C18X | |||
推薦預留場地 | 4 m × 3 m | 4.5 m× 4 m | 5 m × 4m | |||

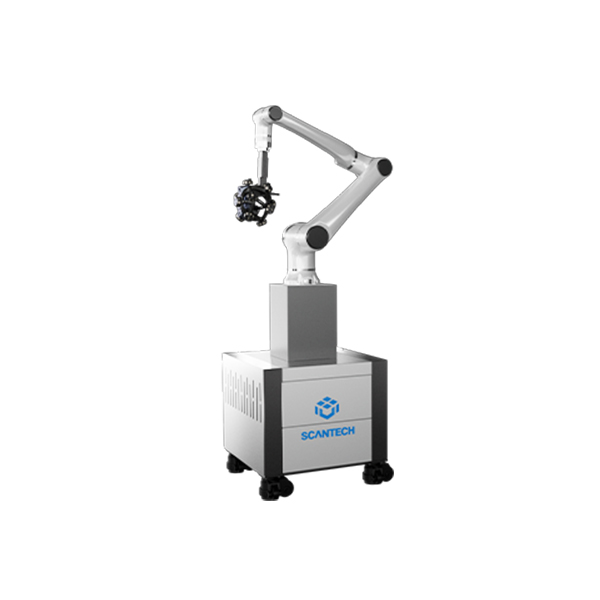

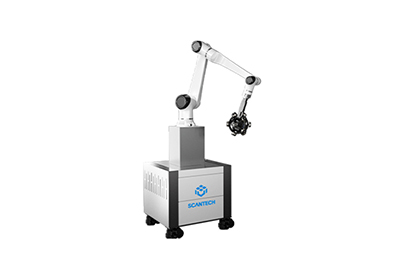

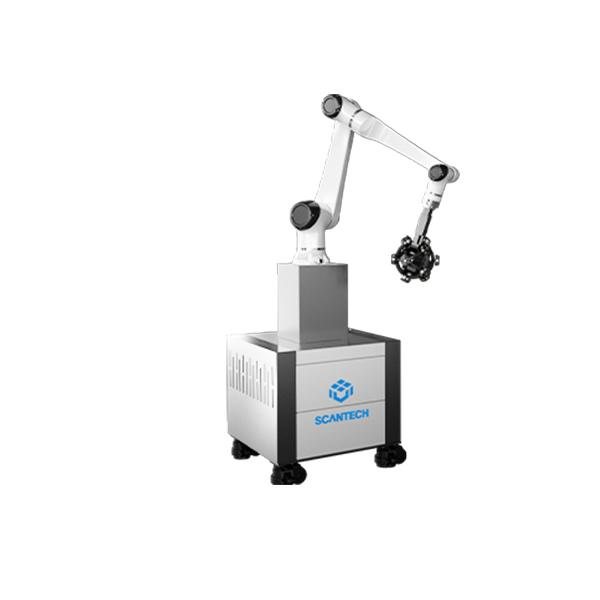

機器人類型 | 協作機器人，臂展1300mm | 協作機器人，臂展1500mm | 協作機器人，臂展1800mm | |||
| 搭載掃描儀 | 全系列3D跟蹤掃描儀 | 全系列3D跟蹤掃描儀 | 全系列3D跟蹤掃描儀 | |||
通訊協議 | TCP/IP、USB 3.0、OPCUA | TCP/IP、USB 3.0、OPCUA | TCP/IP、USB 3.0、OPCUA | |||
拓展通訊 | Socket | |||||
安全模式 | 主動急停+力反饋安全 | |||||
輸入電壓 | AC~220V/50-60Hz | |||||
設備峰值功率 | 1.5KW | 2.2KW | 3KW | |||

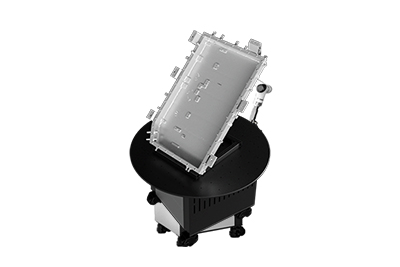

| 轉臺型號 | TT200 | TT500 | TT800 | TT1000 | ||
負載 | 200KG | 500KG | 800KG | 1000KG | ||
最大搭載尺寸 | D≤?1200mm，H≤1000mm | D≤?1500mm，H≤1200mm | D≤?2200mm，H≤1800mm | D≤?2200mm，H≤1800mm | ||
轉臺輸出功率 | 0.75KW | 1KW | 1.5KW | 2KW | ||
電機形式 | 絕對值伺服電機 | |||||
柔性部署 高效協同
針對客戶的產品測量需求、生產節奏以及產品種類的多樣性，靈活配置多工位系統，以此達成換件不停機的高效生產模式。結合自動化軟件，可以多線程并行處理任務，真正做到測量設備無等待、無停滯地持續運作，測量效率較傳統三坐標提高5倍以上，加速研發轉化周期，為新產品快速投放市場提供有力的保障。
人機交互 全方位安全感
機器人和變位機單元均搭載先進的力反饋伺服控制系統，無需特殊安全防護，憑借精準的力量控制，確保操作的穩定性和安全性。整套測量系統提供更好的人機交互場景，可以充分保障操作人員和設備本身的雙重安全。同時，依據客戶的安全需求和更高的安全等級要求，可選擇加裝安全圍欄、安全光幕、安全門鎖等多種防護方式，帶給用戶全方位的安全操縱體驗。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
